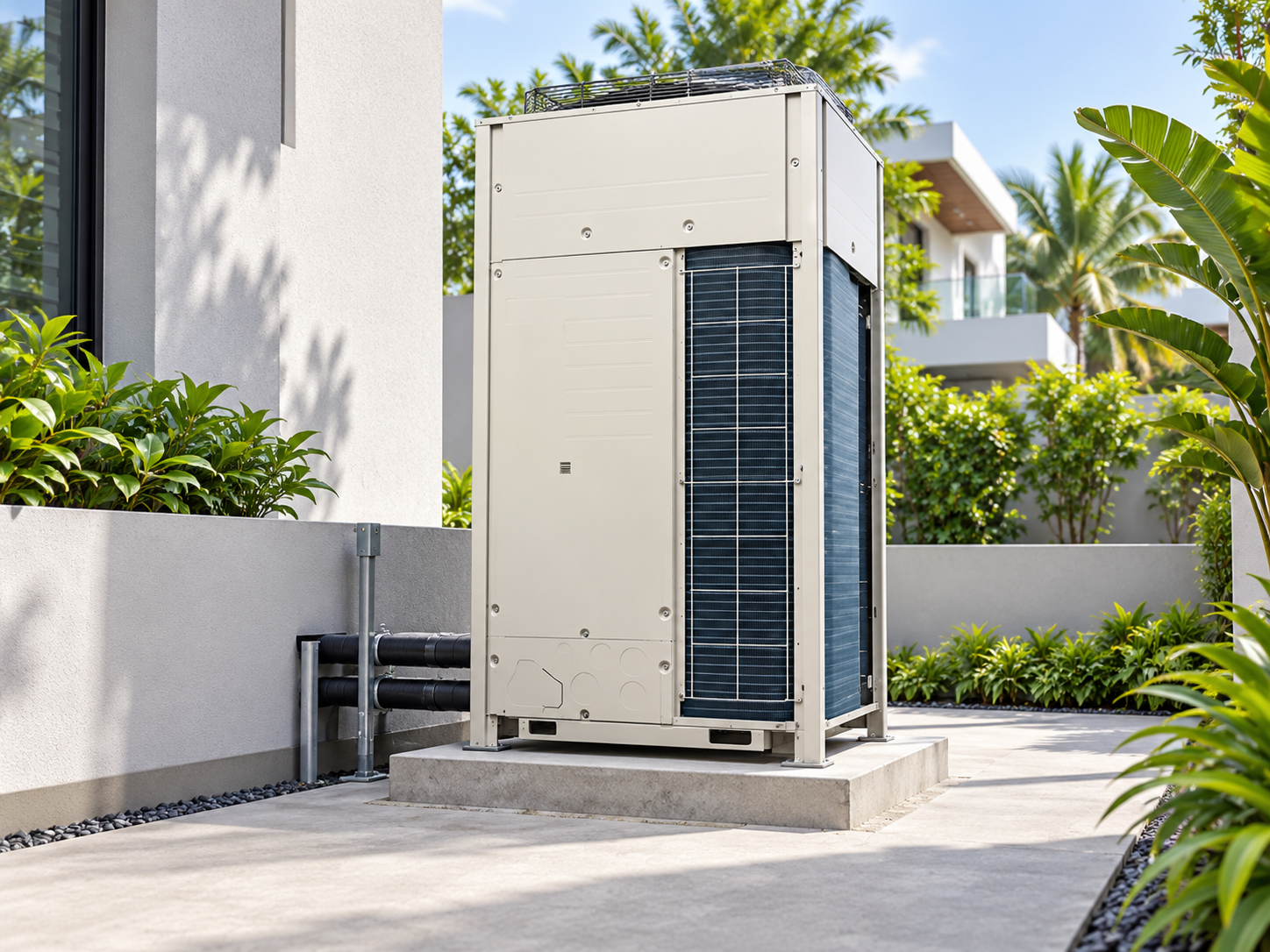

Dàn Nóng VRV – Cấu Tạo, Nguyên Lý Hoạt Động Và Kinh Nghiệm Lựa Chọn

Dàn nóng VRV là bộ phận quan trọng nhất trong hệ thống điều hòa trung tâm VRV/VRF, có nhiệm vụ trao đổi nhiệt với môi trường bên ngoài và cung cấp môi chất lạnh đến các dàn lạnh trong công trình. Khác với điều hòa cục bộ thông thường, một dàn nóng VRV có thể kết nối với nhiều dàn lạnh, đáp ứng nhu cầu điều hòa cho nhiều phòng và khu vực khác nhau.

Hệ thống dàn nóng VRV thường được ứng dụng trong biệt thự cao cấp, văn phòng, khách sạn, nhà hàng, showroom, trung tâm thương mại và các công trình có nhiều khu vực cần điều hòa độc lập.

Nhờ khả năng kết nối linh hoạt, điều chỉnh công suất theo tải thực tế và tối ưu không gian đặt thiết bị, dàn nóng VRV đang trở thành lựa chọn phổ biến cho các công trình hiện đại.

Dàn nóng VRV là gì?

Dàn nóng VRV là cụm thiết bị được đặt bên ngoài công trình, kết nối với một hoặc nhiều dàn lạnh thông qua hệ thống đường ống môi chất lạnh.

VRV là tên gọi hệ thống điều hòa trung tâm do Daikin phát triển, trong khi VRF là cách gọi chung của công nghệ điều hòa lưu lượng môi chất lạnh biến đổi được nhiều hãng sử dụng.

Dàn nóng VRV có công suất lớn hơn nhiều so với dàn nóng của điều hòa dân dụng thông thường. Tùy từng hệ thống, nhiều module dàn nóng có thể được kết hợp với nhau để đáp ứng nhu cầu tải lạnh của công trình.Sản phẩm tham khảo: Dàn Nóng VRV – IV S Daikin RXYMQ4AVE (4HP) 2 chiều.

Một ưu điểm quan trọng là hệ thống có thể kết nối với nhiều loại dàn lạnh khác nhau như cassette âm trần, nối ống gió, áp trần, treo tường hoặc dàn lạnh giấu sàn.

Cấu tạo cơ bản của dàn nóng VRV

Dàn nóng VRV gồm nhiều bộ phận phối hợp với nhau để thực hiện chu trình làm lạnh.

Máy nén

Máy nén là bộ phận quan trọng, có nhiệm vụ nén môi chất lạnh và tạo ra sự chênh lệch áp suất cần thiết cho chu trình lạnh.

Ở nhiều hệ thống VRV hiện đại, công nghệ biến tần được sử dụng để điều chỉnh tốc độ máy nén theo nhu cầu tải thực tế.

Dàn trao đổi nhiệt

Dàn trao đổi nhiệt của dàn nóng có nhiệm vụ giải phóng nhiệt của môi chất ra môi trường bên ngoài.

Diện tích và cấu tạo dàn trao đổi nhiệt được thiết kế phù hợp với công suất của hệ thống.

Quạt dàn nóng

Quạt giúp tạo luồng không khí đi qua dàn trao đổi nhiệt. Không khí được hút hoặc đẩy qua bề mặt dàn để hỗ trợ quá trình trao đổi nhiệt.

Bo mạch điều khiển

Hệ thống điều khiển điện tử có nhiệm vụ giám sát và điều chỉnh hoạt động của máy nén, quạt, cảm biến và các bộ phận khác.

Đây cũng là thành phần giúp hệ thống VRV phối hợp hoạt động giữa dàn nóng và nhiều dàn lạnh.

Nguyên lý hoạt động của dàn nóng VRV

Khi người dùng yêu cầu làm lạnh, hệ thống điều khiển xác định nhu cầu tải của từng khu vực.

Dàn nóng bắt đầu điều chỉnh công suất máy nén và đưa môi chất lạnh đến các dàn lạnh thông qua đường ống.

Tại dàn lạnh, môi chất hấp thụ nhiệt từ không khí trong phòng. Sau đó, môi chất quay trở lại dàn nóng.

Tại dàn nóng, nhiệt được thải ra môi trường bên ngoài thông qua dàn trao đổi nhiệt. Chu trình tiếp tục được lặp lại để duy trì nhiệt độ theo mức cài đặt.

Điểm khác biệt của hệ thống VRV nằm ở khả năng điều chỉnh lưu lượng môi chất lạnh theo nhu cầu của từng khu vực. Vì vậy, hệ thống không nhất thiết phải vận hành toàn bộ ở mức công suất tối đa trong mọi thời điểm.

Ưu điểm của dàn nóng VRV

Kết nối nhiều dàn lạnh

Một dàn nóng VRV có thể phục vụ nhiều dàn lạnh, tùy theo cấu hình và giới hạn kỹ thuật của từng hệ thống.

Đây là ưu điểm lớn đối với công trình có nhiều phòng như biệt thự, khách sạn và văn phòng.

Tiết kiệm không gian

Thay vì bố trí một dàn nóng riêng cho từng phòng, hệ thống có thể tập trung dàn nóng tại khu vực kỹ thuật.

Điều này giúp mặt ngoài công trình gọn gàng hơn và dễ quy hoạch không gian.

Điều chỉnh công suất linh hoạt

Công nghệ biến tần giúp hệ thống điều chỉnh công suất theo tải thực tế. Khi nhu cầu làm lạnh giảm, hệ thống có thể giảm công suất hoạt động thay vì liên tục chạy ở mức tối đa.Sản phẩm tham khảo: Dàn Nóng VRV – IVS Daikin RXYMQ5BVM (5HP) 2 Chiều.

Phù hợp công trình lớn

Dàn nóng VRV có nhiều mức công suất và có thể kết hợp nhiều module để phục vụ những công trình có quy mô lớn.

Hệ thống có thể được thiết kế riêng cho từng dự án dựa trên số lượng phòng, diện tích và nhu cầu sử dụng.

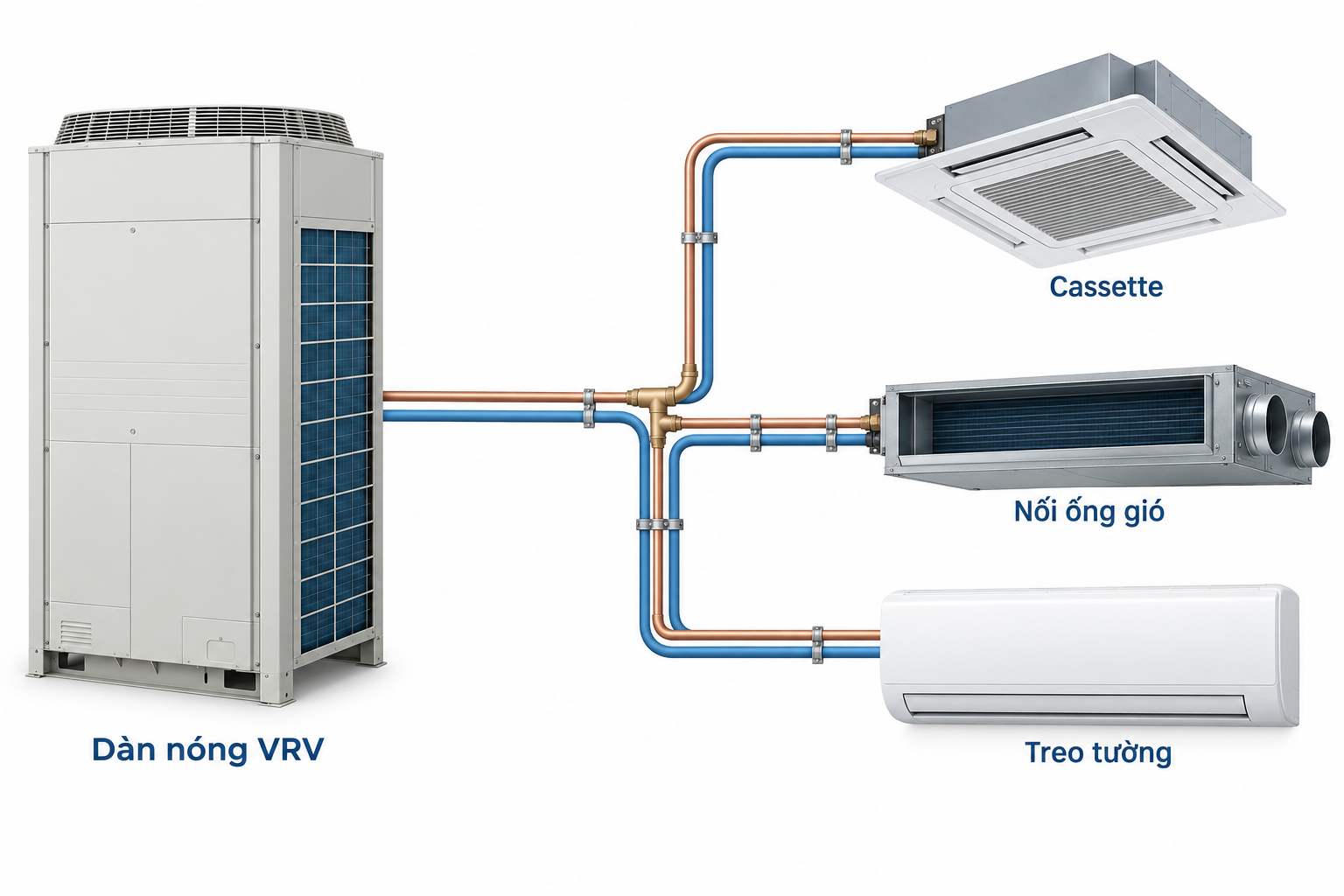

Dàn nóng VRV kết nối được với những loại dàn lạnh nào?

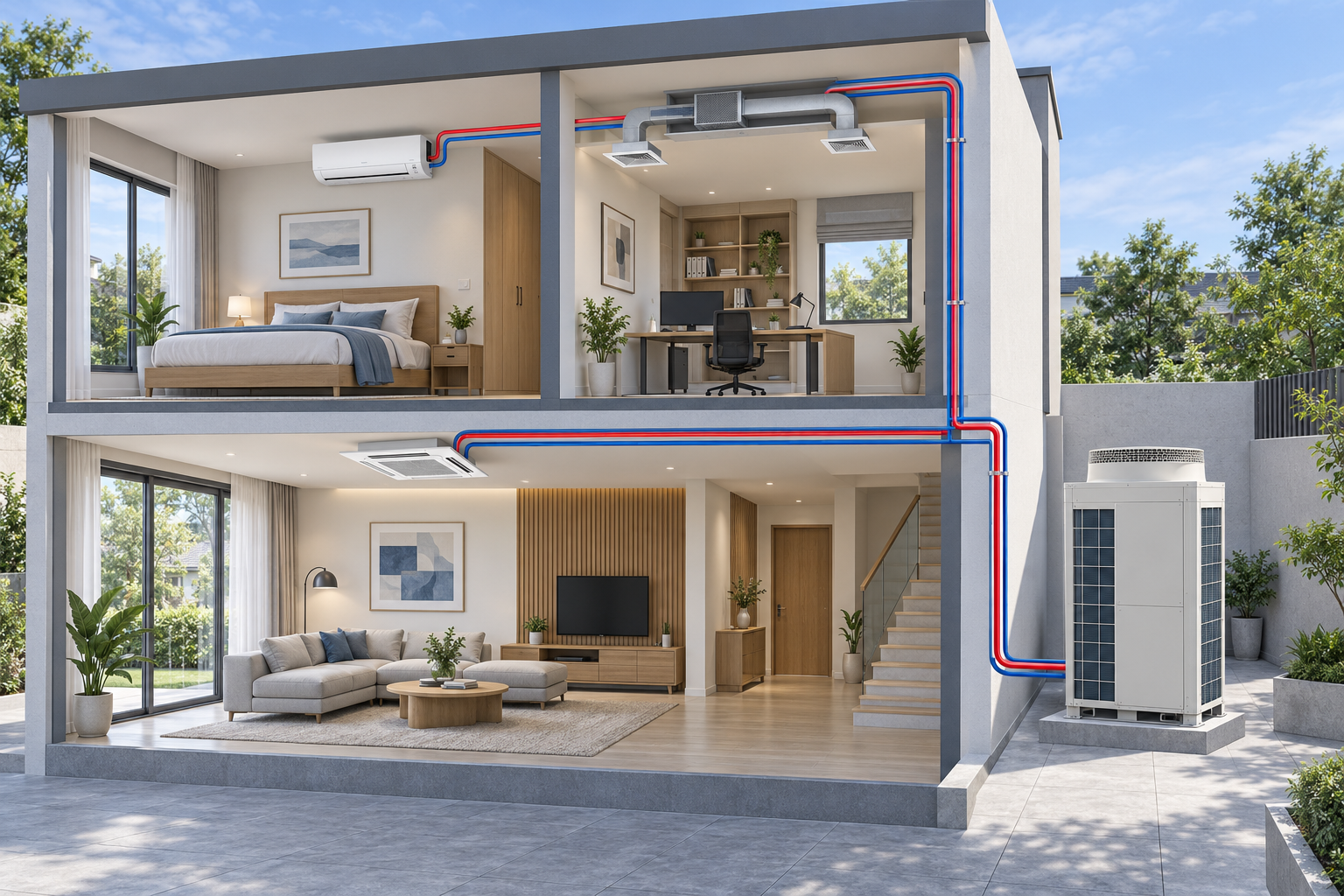

Một ưu điểm của hệ thống VRV là khả năng kết hợp nhiều loại dàn lạnh.

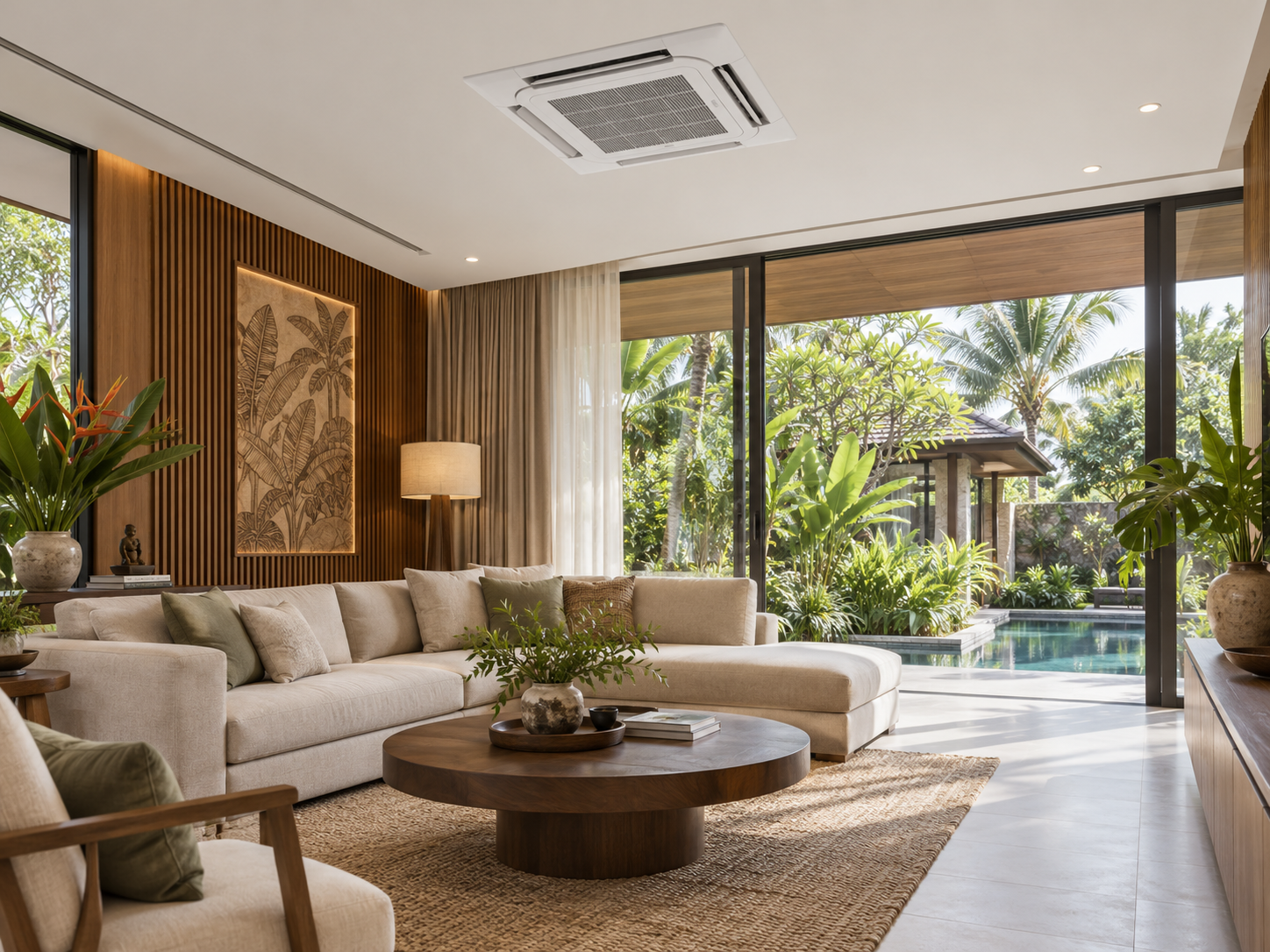

Dàn lạnh cassette: phù hợp với văn phòng, phòng khách, nhà hàng và các không gian có trần phẳng.

Dàn lạnh nối ống gió: phù hợp với biệt thự, khách sạn và các công trình yêu cầu cao về thẩm mỹ.

Dàn lạnh treo tường: thường được sử dụng cho phòng ngủ, phòng làm việc hoặc các phòng có diện tích vừa và nhỏ.

Dàn lạnh áp trần: phù hợp với không gian có diện tích lớn hoặc trần không thuận tiện để lắp đặt âm trần.

Việc kết hợp các loại dàn lạnh khác nhau giúp hệ thống đáp ứng linh hoạt nhu cầu của từng khu vực.

Những yếu tố cần tính toán khi chọn dàn nóng VRV

Việc lựa chọn dàn nóng VRV cần dựa trên thiết kế tổng thể của công trình, không nên chỉ căn cứ vào diện tích.

Các yếu tố quan trọng gồm tổng tải lạnh, số lượng dàn lạnh, công suất từng dàn lạnh, tỷ lệ kết nối, chiều dài đường ống, chênh lệch độ cao và điều kiện lắp đặt thực tế.

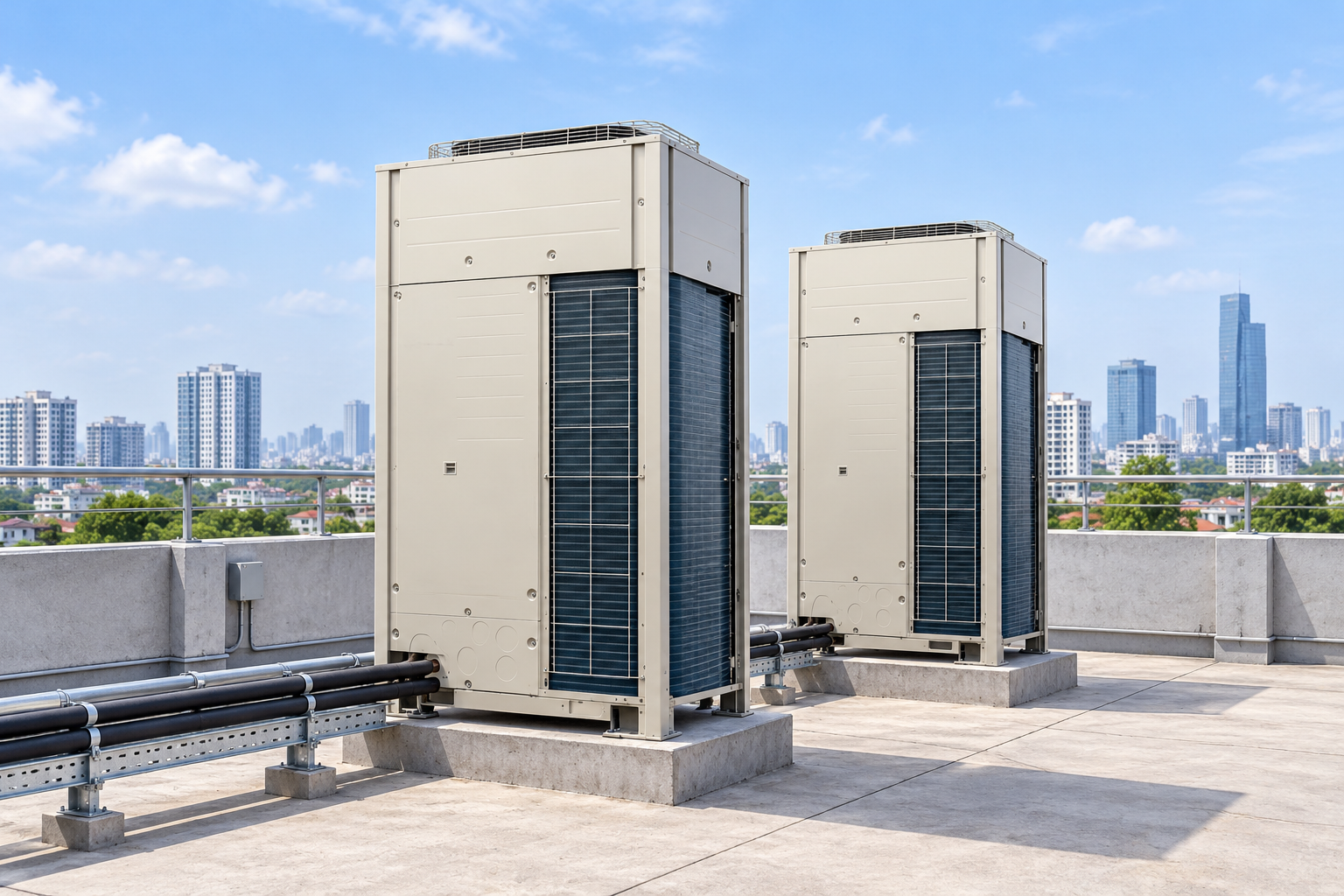

Ngoài ra, vị trí đặt dàn nóng cũng cần được tính toán kỹ. Khu vực đặt thiết bị phải đảm bảo thông thoáng để dàn nóng có thể thải nhiệt hiệu quả.

Không nên bố trí dàn nóng tại nơi quá kín hoặc nơi luồng khí nóng có khả năng quay trở lại dàn trao đổi nhiệt.

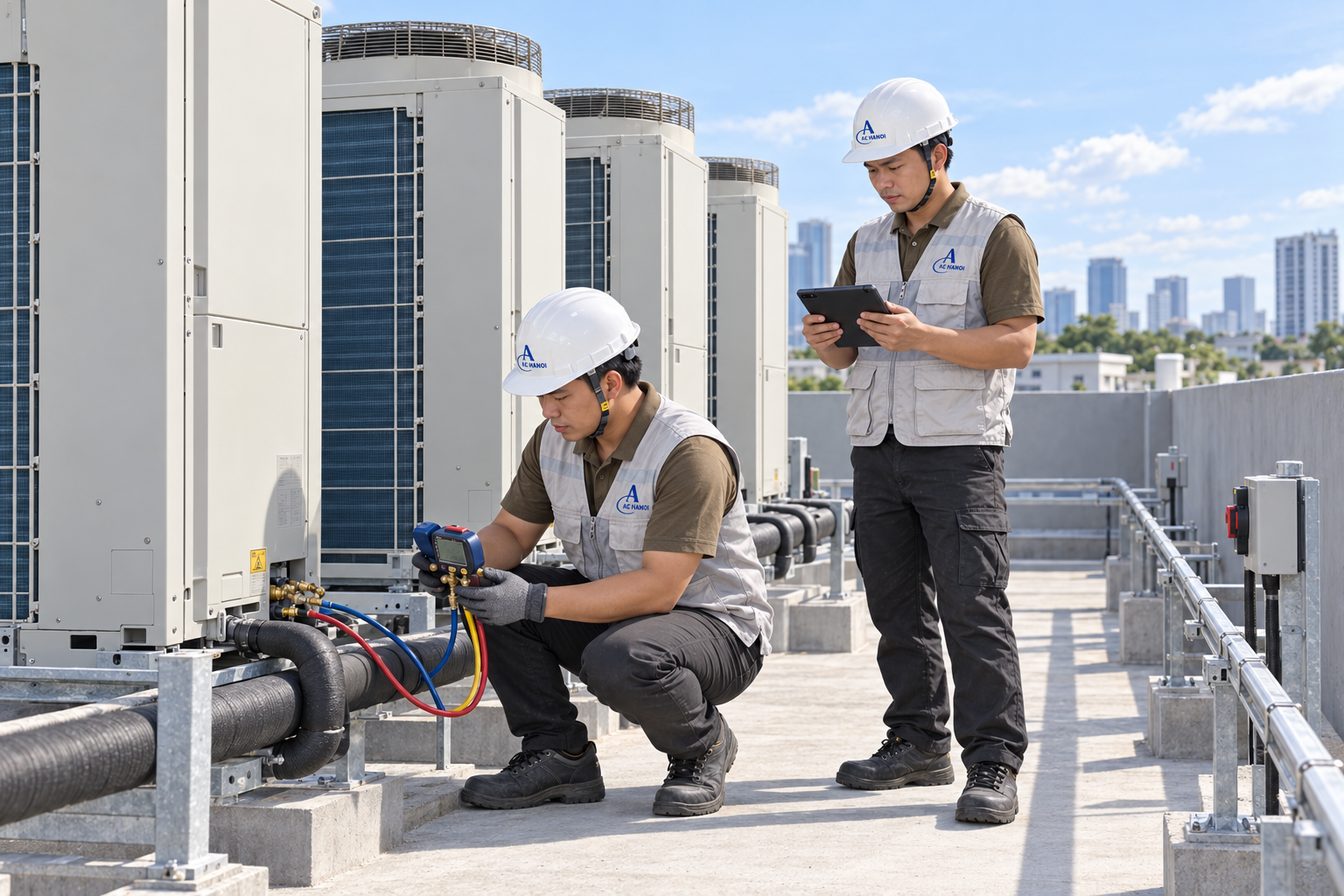

Lắp đặt dàn nóng VRV cần lưu ý gì?

Dàn nóng VRV thường được đặt tại sân thượng, ban công kỹ thuật hoặc khu vực kỹ thuật riêng.

Bề mặt lắp đặt cần chắc chắn, đảm bảo khả năng chịu tải và hạn chế rung. Khoảng cách giữa các dàn nóng và khoảng hở xung quanh cũng cần tuân thủ yêu cầu kỹ thuật của thiết bị.

Đường ống môi chất lạnh cần được thi công đúng kích thước, bảo ôn đầy đủ và kiểm tra độ kín trước khi vận hành.

Đặc biệt, hệ thống VRV có mạng đường ống phức tạp hơn điều hòa dân dụng nên việc thi công cần được thực hiện bởi đội ngũ có kinh nghiệm.

Dàn nóng VRV Daikin, Mitsubishi có gì khác nhau?

Trên thị trường hiện nay có nhiều thương hiệu cung cấp hệ thống điều hòa trung tâm VRV/VRF như Daikin, Mitsubishi Electric, Panasonic, LG và một số thương hiệu khác.Sản phẩm tham khảo: Dàn Nóng VRV – IVS Daikin RXYMQ6BVM (6HP) 2 Chiều.

Mỗi hãng có các dòng thiết bị với dải công suất, tính năng điều khiển và cấu hình hệ thống khác nhau.

Khi lựa chọn, nên xem xét tổng thể cả dàn nóng, dàn lạnh, bộ điều khiển và hệ thống đường ống thay vì chỉ so sánh giá riêng của dàn nóng.

Đối với công trình cao cấp, việc lựa chọn một hệ thống đồng bộ từ thiết kế, thiết bị đến thi công sẽ giúp quá trình vận hành và bảo trì thuận lợi hơn.

Khi nào nên sử dụng dàn nóng VRV?

Dàn nóng VRV phù hợp khi công trình có nhiều phòng hoặc nhiều khu vực cần điều hòa đồng thời.

Đối với một căn phòng nhỏ, điều hòa dân dụng thông thường có thể là lựa chọn kinh tế hơn. Tuy nhiên, với biệt thự nhiều tầng, văn phòng, khách sạn hoặc showroom, hệ thống VRV có thể mang lại nhiều lợi ích về khả năng quản lý, tính thẩm mỹ và quy hoạch thiết bị.

Kết luận

Dàn nóng VRV là thành phần trung tâm giúp hệ thống điều hòa VRV/VRF phục vụ nhiều dàn lạnh trong cùng một công trình. Với khả năng điều chỉnh công suất linh hoạt, kết nối nhiều loại dàn lạnh và tối ưu vị trí bố trí thiết bị, giải pháp này đặc biệt phù hợp với các công trình có quy mô vừa và lớn.

Để hệ thống hoạt động ổn định, cần lựa chọn công suất dàn nóng chính xác, thiết kế đường ống phù hợp và đảm bảo điều kiện thông gió tại vị trí lắp đặt. Một hệ thống được tính toán đúng ngay từ đầu sẽ giúp nâng cao hiệu quả làm lạnh và thuận tiện cho quá trình sử dụng, bảo trì lâu dài.
