1. Giới Thiệu Chung Về Hệ Thống Điều Hòa Không Khí Hiện Đại

Trong lĩnh vực điều hòa không khí cho các công trình lớn như tòa nhà văn phòng, khách sạn, trung tâm thương mại hay căn hộ cao cấp, Hệ thống lạnh VRV (Variable Refrigerant Volume) hoặc VRF (Variable Refrigerant Flow) đã trở thành một giải pháp được ưu tiên hàng đầu. Đây là công nghệ điều hòa không khí tiên tiến, mang lại hiệu suất năng lượng cao, khả năng điều khiển linh hoạt và sự thoải mái tối ưu cho người sử dụng.

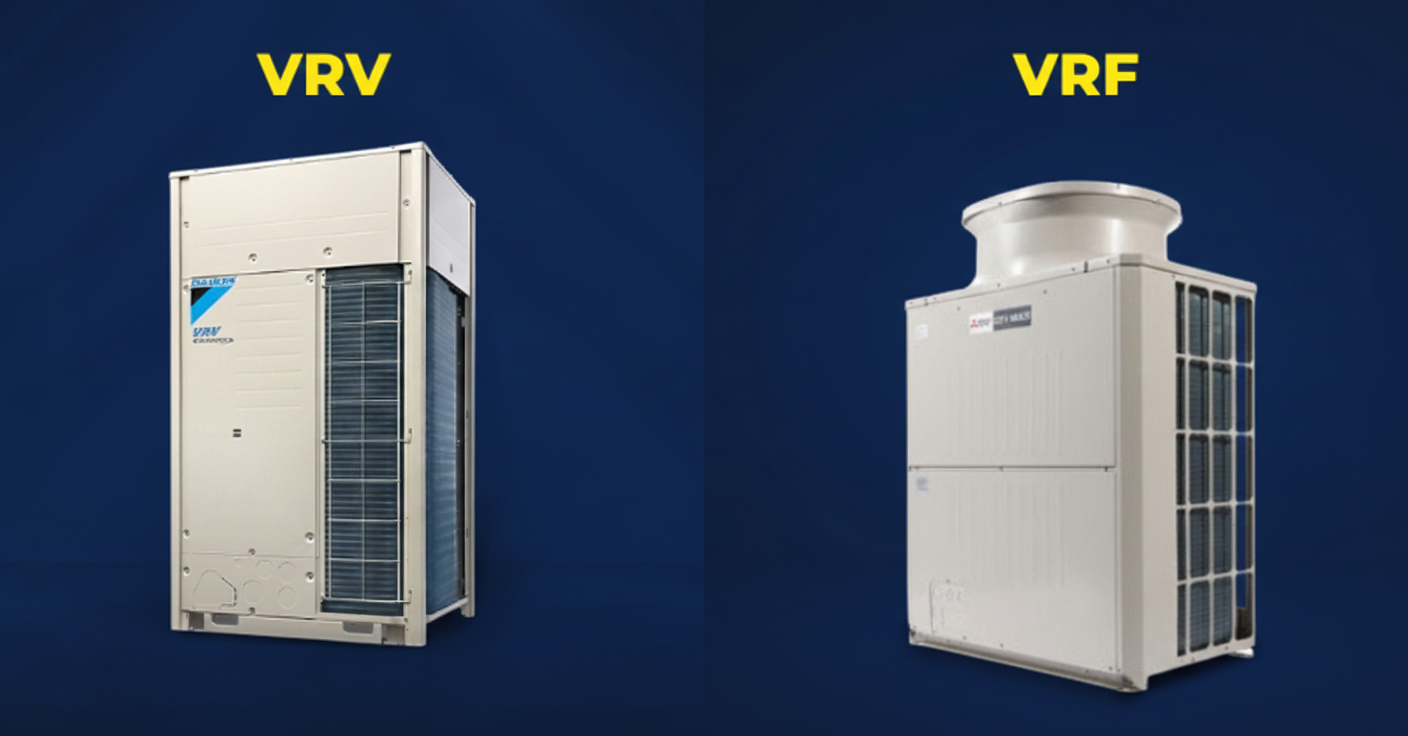

2. VRV Là Gì? VRF Là Gì? Phân Biệt Cơ Bản

Cả VRV và VRF đều đề cập đến cùng một công nghệ cốt lõi. Sự khác biệt chủ yếu nằm ở thương hiệu.

  • VRV (Variable Refrigerant Volume - Lưu lượng Môi chất Lạnh Biến đổi): Đây là tên gọi được Daikin đăng ký bản quyền và sử dụng đầu tiên vào năm 1982. Daikin là đơn vị tiên phong phát triển công nghệ này.

  • VRF (Variable Refrigerant Flow - Lưu lượng Môi chất Lạnh Biến đổi): Đây là tên gọi chung, được sử dụng rộng rãi bởi tất cả các nhà sản xuất khác ngoài Daikin (ví dụ: Mitsubishi, LG, Samsung, Hitachi, v.v.) để mô tả công nghệ tương tự.

Tóm lại: VRV là một thương hiệu cụ thể của công nghệ VRF. Về bản chất kỹ thuật và nguyên lý hoạt động, chúng là một. Trong bài viết này, chúng ta sẽ sử dụng thuật ngữ VRF để chỉ chung cho công nghệ này.

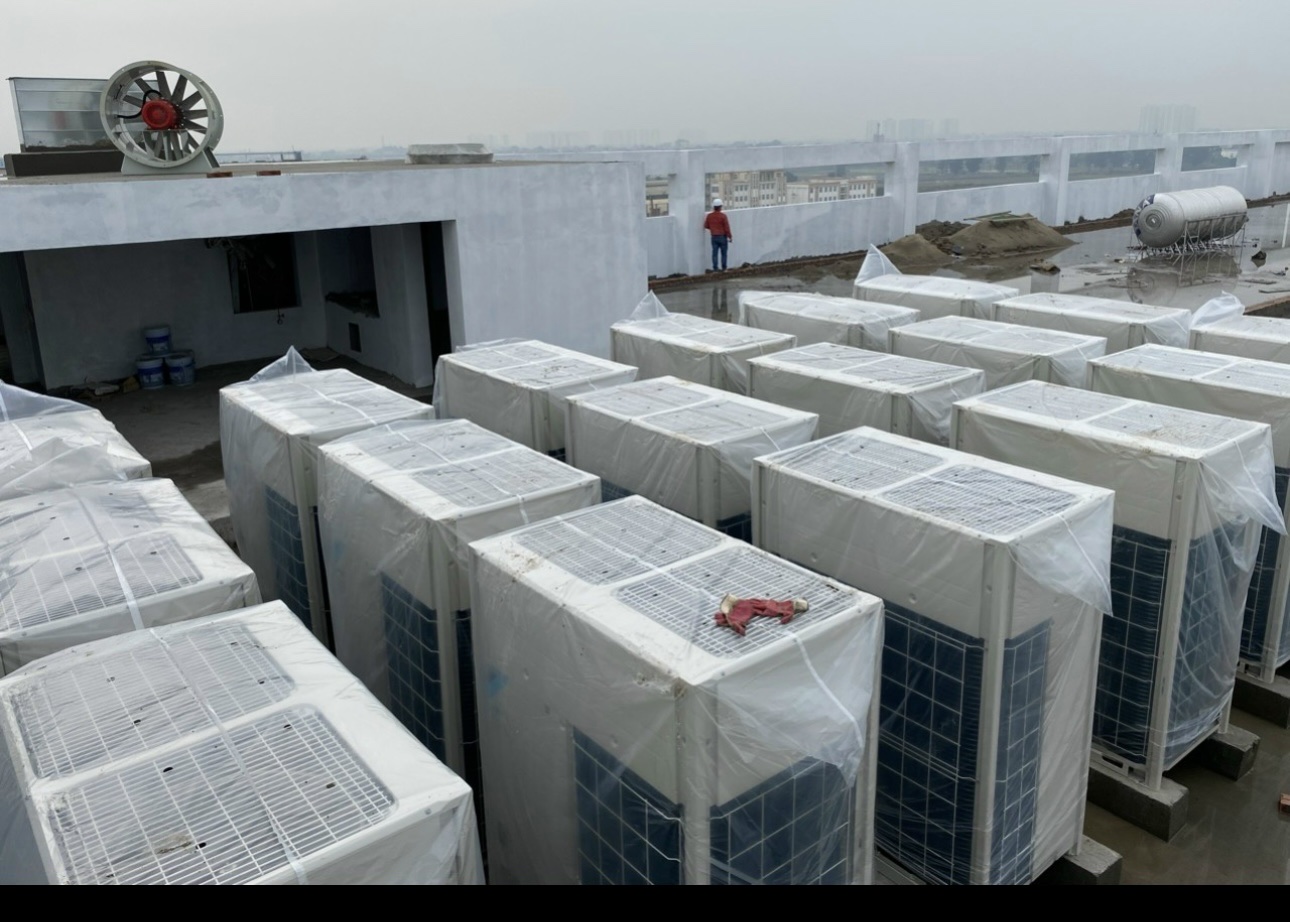

Một hệ thống điều hòa vrv đang được thi công lắp đặt

Định Nghĩa Công Nghệ VRF

Hệ thống VRF là một hệ thống điều hòa không khí sử dụng một dàn nóng duy nhất (hoặc tổ hợp nhiều dàn nóng) có khả năng điều chỉnh lưu lượng môi chất lạnh (gas) một cách linh hoạt (biến đổi) để phục vụ nhiều dàn lạnh khác nhau. Các dàn lạnh này được lắp đặt trong các khu vực riêng biệt (các zone) và có thể hoạt động độc lập về chế độ (làm lạnh/sưởi ấm) và nhiệt độ cài đặt.

3. Nguyên Lý Hoạt Động Của Hệ Thống VRF

Nguyên lý hoạt động của VRF dựa trên khả năng biến đổi lưu lượng môi chất lạnh thông qua công nghệ máy nén biến tần (Inverter).

3.1. Thành Phần Chính

Hệ thống VRF tiêu chuẩn bao gồm các thành phần sau:

  1. Dàn nóng (Outdoor Unit): Chứa máy nén Inverter, bình chứa môi chất, quạt giải nhiệt và bộ trao đổi nhiệt. Đây là "trái tim" của hệ thống, quyết định công suất tổng thể.

  2. Dàn lạnh (Indoor Unit): Có nhiều kiểu dáng khác nhau (âm trần cassette, áp trần, treo tường, nối ống gió) được lắp đặt trong các phòng. Mỗi dàn lạnh là một khu vực điều khiển nhiệt độ độc lập.

  3. Hệ thống đường ống (Refrigerant Piping): Kết nối dàn nóng và các dàn lạnh bằng ống đồng. Hệ thống này sử dụng các chi tiết chia nhánh gọi là Refnet Joint hoặc Branch Kit để phân phối môi chất lạnh.

  4. Bộ điều khiển (Controls): Bao gồm điều khiển từ xa cho từng dàn lạnh và bộ điều khiển trung tâm (Centralized Controller) để quản lý toàn bộ hệ thống.

3.2. Công Nghệ Máy Nén Biến Tần (Inverter)

Đây là yếu tố then chốt tạo nên sự khác biệt của VRF so với các hệ thống điều hòa truyền thống (Non-Inverter):

  • Điều chỉnh Công suất Linh hoạt: Máy nén Inverter có thể thay đổi tốc độ quay liên tục. Thay vì chỉ hoạt động ở chế độ BẬT (100% công suất) hoặc TẮT, máy nén Inverter có thể hoạt động ở bất kỳ mức công suất nào từ khoảng 10% đến 100% tùy theo nhu cầu thực tế của các dàn lạnh.

  • Tiết kiệm Năng lượng: Khi tải nhiệt của tòa nhà giảm (ví dụ: vào ban đêm hoặc những ngày mát mẻ), máy nén sẽ giảm tốc độ quay, giảm tiêu thụ điện năng một cách đáng kể.

  • Duy trì Nhiệt độ Ổn định: Khả năng điều chỉnh liên tục giúp nhiệt độ phòng luôn được duy trì ở mức cài đặt, tránh hiện tượng quá lạnh hoặc quá nóng thường gặp ở điều hòa Non-Inverter.

3.3. Quá Trình Hoạt Động (Chế độ Làm lạnh)

  1. Thu nhận Yêu cầu: Các dàn lạnh trong các phòng khác nhau gửi tín hiệu về nhiệt độ cài đặt và nhiệt độ hiện tại đến dàn nóng.

  2. Tính toán Lưu lượng: Dàn nóng (bộ điều khiển trung tâm) tính toán tổng nhu cầu làm lạnh (tải nhiệt) thực tế của tất cả các dàn lạnh đang hoạt động.

  3. Điều chỉnh Máy nén: Dựa trên tổng tải nhiệt, máy nén Inverter được điều chỉnh tốc độ để nén môi chất lạnh với lưu lượng (lưu lượng môi chất lạnh biến đổi - VRF) và áp suất cần thiết.

  4. Phân phối Môi chất: Môi chất lạnh được nén đi qua hệ thống ống đồng, được phân nhánh qua các Refnet Joint để đến từng dàn lạnh.

  5. Làm lạnh: Tại dàn lạnh, môi chất lạnh bay hơi, thu nhiệt từ không khí trong phòng, làm mát không khí, sau đó quay trở lại dàn nóng để tiếp tục chu trình.

3.4. Hệ Thống VRF Thu Hồi Nhiệt (Heat Recovery VRF)

Đây là phiên bản tiên tiến nhất của VRF, cho phép đồng thời thực hiện cả hai chức năng làm lạnh và sưởi ấm trong các khu vực khác nhau của cùng một tòa nhà.

  • Nguyên lý: Hệ thống này sử dụng thêm một bộ phận gọi là Bộ chia hơi/lỏng (Branch Box) hoặc BC Controller.

  • Hoạt động:

    • Phòng A cần làm lạnh (ví dụ: phòng máy chủ) -> Môi chất lạnh thu nhiệt từ phòng A.

    • Phòng B cần sưởi ấm (ví dụ: phòng họp hướng Bắc) -> Môi chất lạnh xả nhiệt vào phòng B.

    • Nhiệt lượng thu hồi từ quá trình làm lạnh (Phòng A) được tái sử dụng cho quá trình sưởi ấm (Phòng B).

  • Ưu điểm: Tiết kiệm năng lượng tối đa, vì năng lượng không bị thải ra môi trường mà được trao đổi nội bộ trong tòa nhà.

​​​​​​​

4. Ưu Điểm Nổi Bật Của Hệ Thống VRF

VRF là lựa chọn hàng đầu cho các công trình lớn nhờ vào các ưu điểm sau:

4.1. Hiệu Suất Năng Lượng (Energy Efficiency)

  • Tiết kiệm Điện: Công nghệ Inverter giúp hệ thống chỉ tiêu thụ lượng điện năng tương ứng với tải nhiệt thực tế, dẫn đến chỉ số EER (Energy Efficiency Ratio) và COP (Coefficient of Performance) cao hơn đáng kể so với điều hòa truyền thống.

  • Giảm Tổn thất: Hệ thống chỉ cần một dàn nóng, giảm thiểu thất thoát năng lượng so với việc sử dụng nhiều dàn nóng đơn lẻ.

4.2. Khả Năng Thiết Kế và Lắp Đặt Linh Hoạt

  • Tỷ lệ Kết nối (Diversity): Dàn nóng VRF thường có khả năng kết nối với tổng công suất dàn lạnh lên tới 130% - 200% công suất danh định của dàn nóng. Điều này cho phép các kỹ sư thiết kế hệ thống tối ưu và tiết kiệm chi phí ban đầu.

  • Khoảng cách Lớn: VRF cho phép chiều dài đường ống dẫn môi chất lạnh rất lớn (thường lên đến 1000m tổng chiều dài và 165m chiều dài thực tế từ dàn nóng đến dàn lạnh xa nhất), lý tưởng cho các tòa nhà cao tầng.

  • Đa dạng Dàn lạnh: Hỗ trợ nhiều kiểu dáng dàn lạnh khác nhau (âm trần, nối ống gió, v.v.), phù hợp với nhiều yêu cầu kiến trúc nội thất.

4.3. Điều Khiển và Vận Hành Thông Minh

  • Điều khiển Độc lập: Mỗi dàn lạnh có bộ điều khiển riêng, cho phép người dùng trong từng phòng tự cài đặt nhiệt độ, tốc độ gió theo ý muốn.

  • Quản lý Tập trung: Hệ thống điều khiển trung tâm cho phép quản lý, giám sát, hẹn giờ và chẩn đoán lỗi cho toàn bộ hệ thống từ một điểm duy nhất (thường thông qua màn hình cảm ứng hoặc máy tính), rất quan trọng cho việc vận hành tòa nhà.

4.4. Độ Bền và Độ Tin Cậy Cao

  • Hoạt động Bền bỉ: Các hãng sản xuất VRF lớn thường áp dụng công nghệ máy nén tiên tiến và linh kiện chất lượng cao, giúp hệ thống có tuổi thọ cao và ít cần bảo trì.

  • Hoạt động Êm ái: Dàn nóng VRF thường có mức độ ồn thấp hơn so với nhiều dàn nóng cục bộ hoạt động cùng lúc, đặc biệt quan trọng trong các khu dân cư.

5. Ứng Dụng Của Hệ Thống VRF

Hệ thống VRF/VRV là giải pháp lý tưởng cho:

  • Tòa nhà Văn phòng: Cung cấp khả năng điều khiển riêng biệt cho từng phòng ban hoặc khu vực thuê.

  • Khách sạn/Resort: Đảm bảo sự thoải mái cá nhân cho từng phòng nghỉ và tiết kiệm năng lượng đáng kể khi chỉ một số phòng có khách.

  • Trung tâm Thương mại: Xử lý tải nhiệt lớn từ đèn, người và các thiết bị điện tử.

  • Bệnh viện, Trường học: Đòi hỏi kiểm soát nhiệt độ chính xác và độ tin cậy cao.

  • Biệt thự Lớn và Căn hộ Cao cấp: Yêu cầu tính thẩm mỹ (dàn nóng tập trung, dàn lạnh nối ống gió) và hiệu suất năng lượng.

6. Hạn Chế Của Hệ Thống VRF

Mặc dù có nhiều ưu điểm, hệ thống VRF cũng có một số hạn chế:

  • Chi phí Ban đầu Cao: Chi phí đầu tư ban đầu cho hệ thống VRF thường cao hơn so với hệ thống điều hòa cục bộ (chia nhỏ) hoặc hệ thống Chiller (đối với tải rất lớn).

  • Phức tạp trong Sửa chữa: Do hệ thống sử dụng công nghệ cao và nhiều cảm biến, việc chẩn đoán và sửa chữa đòi hỏi kỹ thuật viên có chuyên môn sâu và công cụ chuyên dụng.

  • Sự cố Đơn lẻ Ảnh hưởng Tổng thể: Nếu dàn nóng gặp sự cố, toàn bộ các dàn lạnh kết nối với nó sẽ ngừng hoạt động.

7. Kết Luận Về Công Nghệ VRF

Hệ thống điều hòa VRV/VRF đại diện cho sự phát triển vượt bậc của công nghệ HVAC, mang lại sự kết hợp hoàn hảo giữa hiệu suất năng lượng, khả năng điều khiển linh hoạt và tiện nghi tối ưu. Mặc dù chi phí đầu tư ban đầu cao, nhưng lợi ích về tiết kiệm năng lượng, chi phí vận hành thấp và tuổi thọ lâu dài khiến VRF trở thành một khoản đầu tư xứng đáng cho mọi công trình hiện đại.
