Vertiv™ UL891 Switchboard

Dòng sản phẩm Vertiv™ UL891 Switchboard cung cấp một giải pháp tùy chỉnh hoàn toàn, giúp nâng cao hiệu suất, tiết kiệm không gian và tăng cường an toàn cho người vận hành.

Vertiv UL891 Switchboard được thiết kế dựa trên công nghệ IEC 61439 đã được kiểm chứng, được thử nghiệm và chứng nhận đầy đủ để đảm bảo tuân thủ các tiêu chuẩn của Vertiv UL891.

Đặc điểm chính:

Tùy chỉnh toàn diện và linh hoạt trong thiết kế.
Hệ thống kim loại chống hồ quang (arc proof metalwash) đã được kiểm nghiệm.
Vỏ bọc: NEMA 1 có gioăng chống bụi, hoặc NEMA 3R (chống mưa ngoài trời).

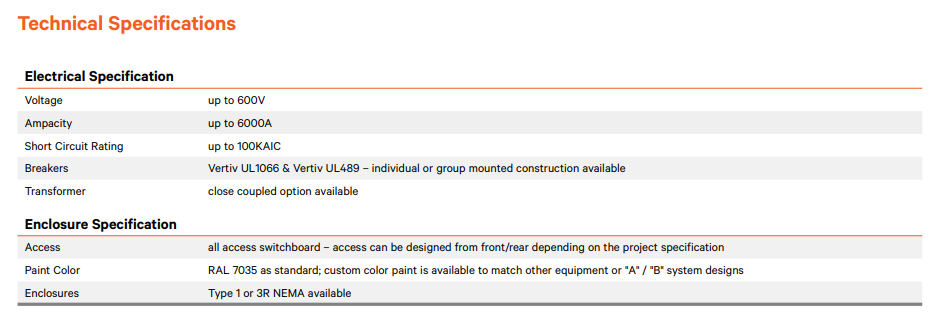

Dòng tải (Ampacity): lên đến 6000A.

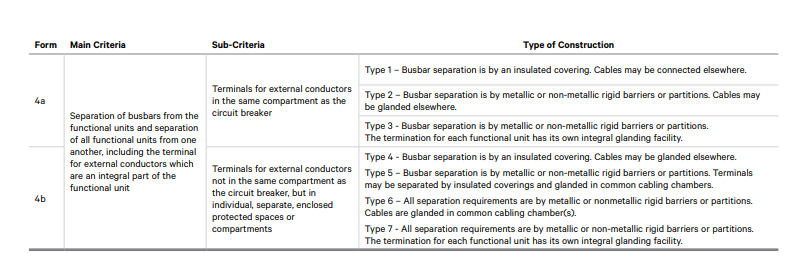

Phân tách ngăn (Segregation): lên đến Form 4, type 7 để tăng cường an toàn và bảo vệ người sử dụng.
Tích hợp:
- Máy cắt UL489 loại gắn cố định (MCCB) hoặc loại kéo rút (ICCB).
- Máy cắt công suất UL1066 loại kéo rút, từ các hãng sản xuất chính như Schneider, ABB và Eaton.
Khả năng tích hợp SPD (thiết bị chống sét lan truyền), PQM (thiết bị quản lý chất lượng điện năng), rơ-le bảo vệ và hệ thống điều khiển, tùy theo nhu cầu thực tế tại công trình.

Tủ điện UL891 của Vertiv

Dòng tủ điện UL891 Switchboard nhỏ gọn và hiệu quả của Vertiv được thiết kế nhằm mang lại tính linh hoạt cao trong thiết kế, đồng thời tuân thủ đầy đủ các tiêu chuẩn UL và CSA.

Dòng sản phẩm UL891 Switchboard được chế tạo để đáp ứng những ứng dụng quan trọng nhất, cung cấp một giải pháp tùy chỉnh hoàn toàn, giúp nâng cao hiệu suất, tiết kiệm không gian và tăng cường an toàn cho người vận hành.

Thiết kế mang ảnh hưởng từ tiêu chuẩn IEC của Vertiv đã được kiểm tra và chứng nhận đầy đủ để đảm bảo phù hợp với tiêu chuẩn UL891 Switchboard của Vertiv.

Tiêu chuẩn và Chứng nhận

Sản xuất trong môi trường hệ thống quản lý được chứng nhận, nơi áp dụng các tiêu chuẩn:

Chất lượng ISO 9001
An toàn ISO 45001
Môi trường ISO 14001

cho mọi khía cạnh trong quá trình sản xuất và lắp đặt.
Chúng tôi đáp ứng yêu cầu của các tổ chức: NEMA, CSA, IEEE, ANSI, IEC & CE.

UL Listed
Đã hoàn thành các thử nghiệm rộng rãi tại phòng thí nghiệm được UL công nhận để đảm bảo sản phẩm đáp ứng các yêu cầu của UL.

Tuân thủ kháng chấn (Seismic Compliance):

Được chứng nhận độc lập đáp ứng yêu cầu về động đất theo IBC 2021 và CBC 2019.
Được kiểm nghiệm độc lập theo chuẩn AC156, cung cấp khả năng bảo vệ chống động đất cho tất cả các khu vực, bao gồm cả cơ sở hạt nhân.

Tiêu chuẩn áp dụng

C22.2 No. 244-05, NMX-J-118/2-ANCE-2006 – Tiêu chuẩn an toàn cho tủ điện.
C37.20.1 – Tủ điện kim loại hạ thế với máy cắt mạch công suất.
NEMA SG5 – Bộ thiết bị đóng cắt điện lực.
UL 50 – Vỏ bọc cho thiết bị điện (yếu tố không liên quan đến môi trường).
CBC-2019 – Quy chuẩn xây dựng California 2019.
IBC-2021 – Quy chuẩn xây dựng quốc tế 2021.
Nhỏ gọn (Compact)

Một trong những thiết kế tủ điện nhỏ gọn nhất tại thị trường Bắc Mỹ.
Vertiv™ UL891 Switchboard mang lại nhiều công suất hơn trong một diện tích nhỏ hơn. Thiết kế mật độ công suất cao này giúp tối ưu hóa không gian phòng điện, hỗ trợ khách hàng đáp ứng nhu cầu về khả năng cung cấp điện lớn hơn.

Linh hoạt & Mô-đun (Flexible & Modular)

Thiết kế mô-đun của Vertiv UL891 Switchboard mang lại giải pháp không phụ thuộc vào loại linh kiện, cho phép khách hàng có nhiều tự do hơn trong việc lựa chọn các thành phần yêu thích từ nhiều nhà sản xuất nổi tiếng.
Các thiết kế có thể được tùy chỉnh để đáp ứng những yêu cầu khắt khe nhất, cả về không gian và hiệu suất.

An toàn & Đáng tin cậy (Safe & Reliable)

Được chế tạo và kiểm nghiệm theo tiêu chuẩn IEC, thiết kế của Vertiv UL891 Switchboard tập trung đạt được mức tin cậy vận hành và an toàn cho người dùng ở tiêu chuẩn cao nhất.

Sự phân tách bên trong theo IEC 61439-2 giúp giảm rủi ro cho người vận hành bằng cách hạn chế sự lan truyền của sự cố hồ quang nội bộ, đồng thời duy trì thời gian hoạt động trong suốt quá trình bảo trì và nâng cấp.

Đặc điểm (Features)

Ngăn đường cáp tải (Load Wireway Section) – Được thiết kế để dễ dàng đấu nối cáp.

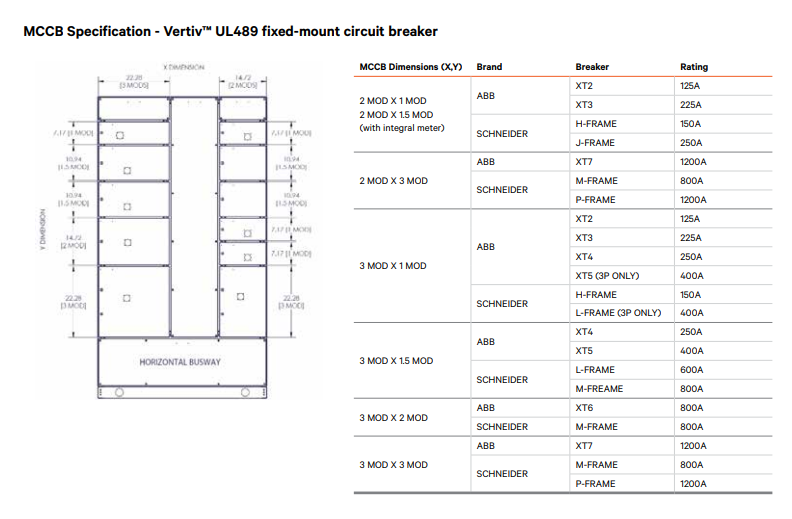

Ngăn MCCB (MCCB Compartment) – Máy cắt MCCB được lắp riêng biệt, có vách ngăn cách ly, gắn độc lập với thanh cái hồi riêng biệt.
MCCB – Thiết bị máy cắt Vertiv™ UL489 loại gắn cố định, được thiết kế để ngắt mạch điện khi xảy ra sự cố.

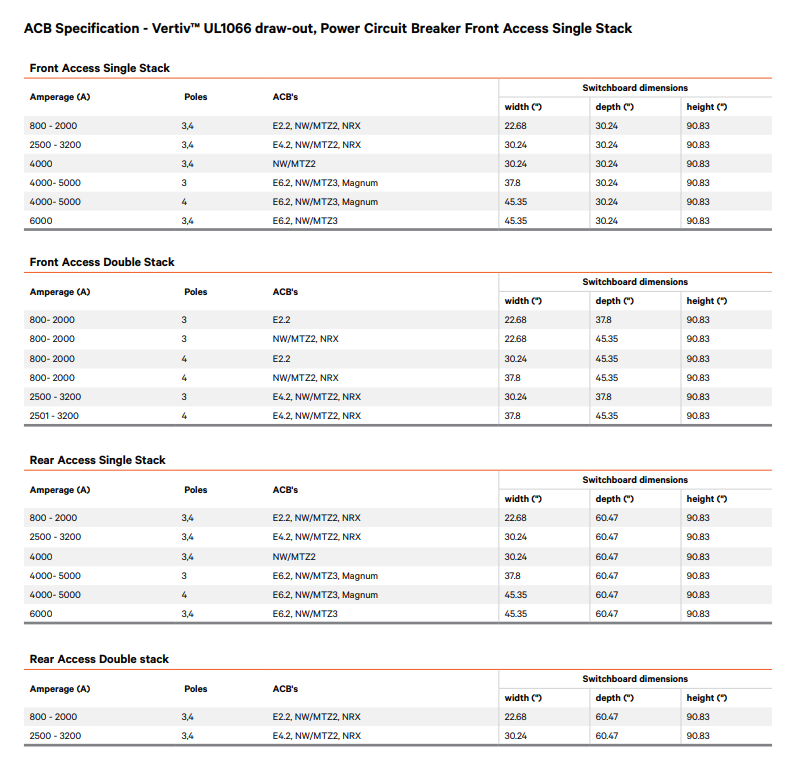

ACB – Thiết bị máy cắt Vertiv™ UL1066 loại kéo rút.
Thanh cái chính (Main Bus) – Dẫn phần lớn dòng điện trong hệ thống.
Kết nối Busduct (Busduct Connection) – Được thiết kế để kết nối với busduct của bất kỳ nhà sản xuất nào.
Thanh tiếp địa (Ground Bar).
Ngăn đo lường & điều khiển (Instrument Compartment) – Khu vực dành riêng cho thiết bị đo lường và điều khiển.
