Trong các dự án cao cấp như biệt thự, khách sạn, trung tâm thương mại hay tòa nhà văn phòng, hệ thống điều hòa trung tâm đã trở thành một giải pháp không thể thiếu. Không chỉ mang lại hiệu suất làm mát vượt trội, hệ thống này còn tối ưu hóa không gian và tiết kiệm năng lượng đáng kể.

Tại AC Hà Nội, chúng tôi chuyên cung cấp và lắp đặt các hệ thống điều hòa trung tâm VRV, VRF hàng đầu, giúp bạn kiến tạo không gian sống và làm việc hoàn hảo.

1. VRV và VRF là gì?

  • Điều hòa trung tâm là hệ thống điều hòa không khí tổng thể, sử dụng một dàn nóng duy nhất để kết nối và cấp lạnh cho nhiều dàn lạnh khác nhau, phân phối khí mát đến toàn bộ không gian trong tòa nhà.

  • VRV (Variable Refrigerant Volume) và VRF (Variable Refrigerant Flow) về bản chất là một công nghệ. VRV là tên thương mại độc quyền của Daikin, trong khi VRF là thuật ngữ chung được các hãng khác sử dụng để chỉ công nghệ tương tự. Cả hai đều hoạt động dựa trên nguyên lý thay đổi lưu lượng chất làm lạnh, giúp tiết kiệm điện và vận hành hiệu quả.

Sơ đồ hệ thống điều hòa VRV/VRF với một dàn nóng kết nối với nhiều dàn lạnh bên trong một tòa nhà.

2. Cấu tạo và nguyên lý hoạt động

  • Cấu tạo: Hệ thống điều hòa trung tâm gồm các thành phần chính như máy điều hòa trung tâm, dàn trao đổi nhiệt (dàn lạnh), dàn nóng, tháp giải nhiệt (đối với hệ Chiller), hệ thống đường ống dẫn gas, và hệ thống điều khiển điện.

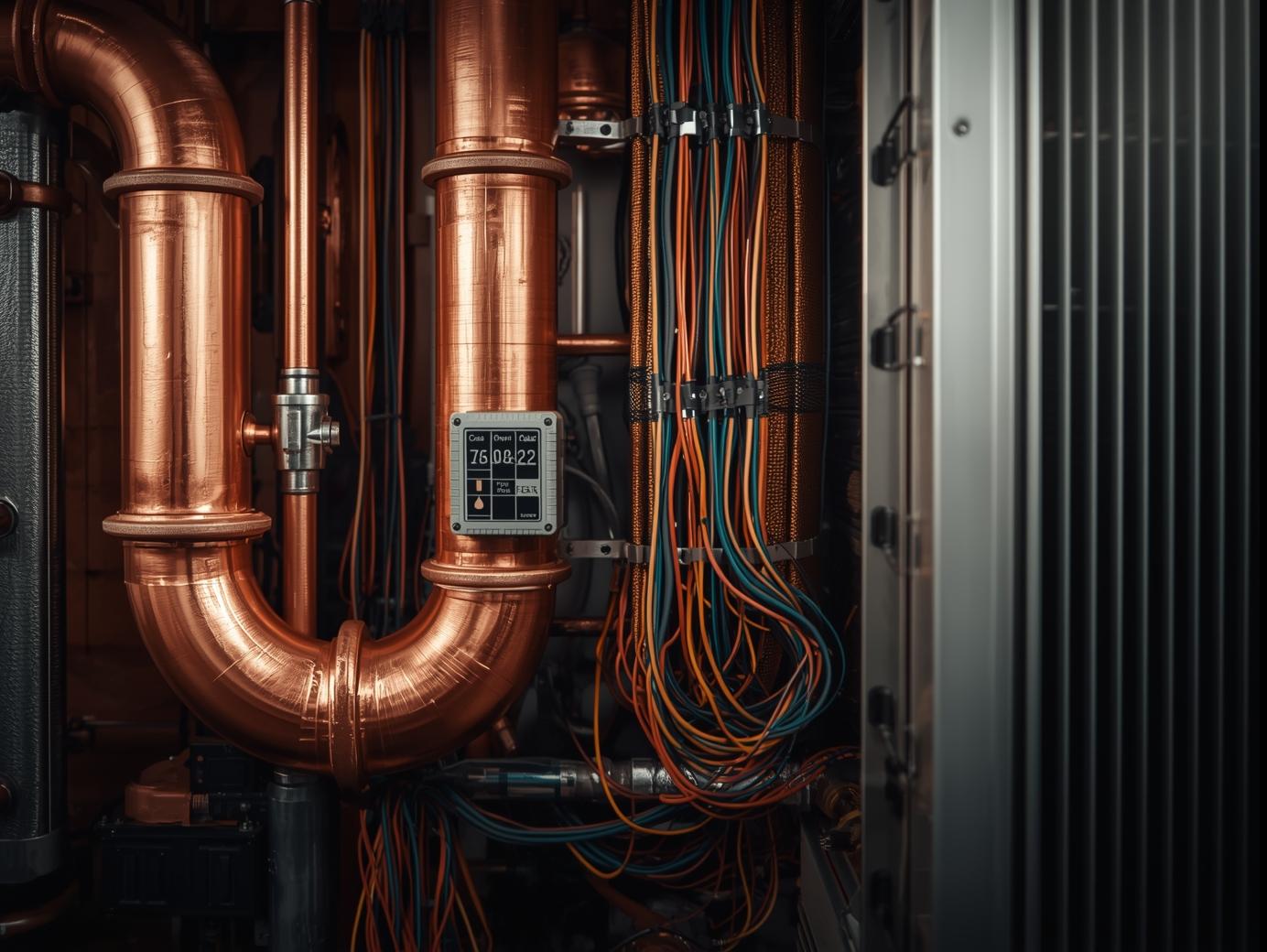

Hình ảnh cận cảnh các bộ phận của hệ thống như dàn nóng, dàn lạnh, ống gas, dây điện điều khiển.

  • Nguyên lý hoạt động:

    • Chu trình làm lạnh: Dàn nóng nén gas tạo ra nhiệt lượng và áp suất cao. Gas sau đó di chuyển đến dàn lạnh, bay hơi và hấp thụ nhiệt từ không khí trong phòng, làm mát không gian.

    • Phân phối không khí: Không khí lạnh được tạo ra từ dàn lạnh sẽ được phân phối tới các khu vực khác nhau thông qua hệ thống quạt và ống dẫn. Hệ thống này cho phép điều chỉnh nhiệt độ độc lập cho từng khu vực, mang lại sự thoải mái tối đa cho người sử dụng.

3. Phân loại và các thương hiệu phổ biến

Hệ thống điều hòa trung tâm được phân loại theo nhiều cách:

  • Theo công nghệ:

    • Hệ thống VRV/VRF: Sử dụng môi chất làm lạnh để làm mát, gồm các loại dàn lạnh như treo tường, đặt sàn, âm trần Cassette, âm trần nối ống gió.

    • Hệ thống Chiller: Sử dụng nước hoặc không khí để làm lạnh, thường được áp dụng cho các công trình có quy mô rất lớn.

  • Theo thương hiệu: Thị trường điều hòa trung tâm đa dạng với nhiều thương hiệu nổi tiếng.

    • Phân khúc cao cấp: Daikin, Panasonic, Mitsubishi... với công nghệ tiên tiến, độ bền cao và hiệu suất vượt trội.

    • Phân khúc trung cấp: Toshiba... mang lại sự cân bằng giữa hiệu quả và chi phí.

    • Phân khúc phổ thông: Samsung, LG... cung cấp các sản phẩm với tính năng cơ bản, giá thành hợp lý.

4. Ưu điểm và nhược điểm

  • Ưu điểm:

    • Lắp đặt linh hoạt: Phù hợp với nhiều loại hình kiến trúc, tiết kiệm diện tích.

    • Tiết kiệm năng lượng: Công nghệ biến tần (Inverter) giúp máy nén hoạt động hiệu quả, giảm tiêu thụ điện.

    • Tính thẩm mỹ cao: Dàn lạnh được lắp âm trần, chỉ lộ mặt nạ, mang lại vẻ đẹp tinh tế, hiện đại.

    • Làm lạnh nhanh và đồng đều: Phân bổ luồng gió đến mọi ngóc ngách, tạo cảm giác thoải mái.

  • Nhược điểm:

    • Chi phí đầu tư ban đầu cao: So với điều hòa cục bộ, chi phí lắp đặt hệ thống điều hòa trung tâm lớn hơn.

    • Khó khăn khi sửa chữa: Nếu một phần của hệ thống gặp sự cố, việc sửa chữa sẽ phức tạp hơn và yêu cầu kỹ thuật cao.

    • Chỉ phù hợp với một số công trình: Hệ thống này không tối ưu cho các công trình nhỏ, gia đình.

5. Tiêu chuẩn và quy trình thiết kế

Thiết kế và lắp đặt hệ thống điều hòa trung tâm là một quy trình phức tạp, đòi hỏi sự chuyên nghiệp và tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt.

  • Tiêu chuẩn: Tuân thủ các tiêu chuẩn quốc tế và Việt Nam như TCVN, ASHRAE, SMACNA để đảm bảo an toàn, hiệu suất và chất lượng không khí.

  • Quy trình thiết kế:

    1. Phân tích công trình: Khảo sát, phân tích bản vẽ kiến trúc và nhu cầu của chủ đầu tư.

    2. Tính toán công suất: Sử dụng các phần mềm chuyên dụng (như Heatload Daikin) để tính toán công suất dàn lạnh, đảm bảo hiệu quả làm mát.

    3. Lựa chọn dàn nóng và bố trí: Dựa trên tỷ lệ kết nối và vị trí phù hợp để tối ưu hóa hiệu suất.

    4. Thiết kế hệ thống đường ống và điện: Lên sơ đồ chi tiết cho đường ống gas, ống nước ngưng, và hệ thống dây điện điều khiển.

    5. Hoàn thiện bản vẽ: Trình bày chi tiết vị trí thiết bị, đường ống trên bản vẽ để phục vụ thi công.

Bản vẽ thiết kế hệ thống điều hòa trung tâm chi tiết trên mặt bằng công trình.

Để được tư vấn chuyên sâu về giải pháp điều hòa trung tâm phù hợp nhất với công trình của bạn, hãy liên hệ ngay với Công ty TNHH Thương mại và Dịch vụ AC Hà Nội! Chúng tôi cam kết mang đến những giải pháp tối ưu, tiết kiệm năng lượng và bền vững.
