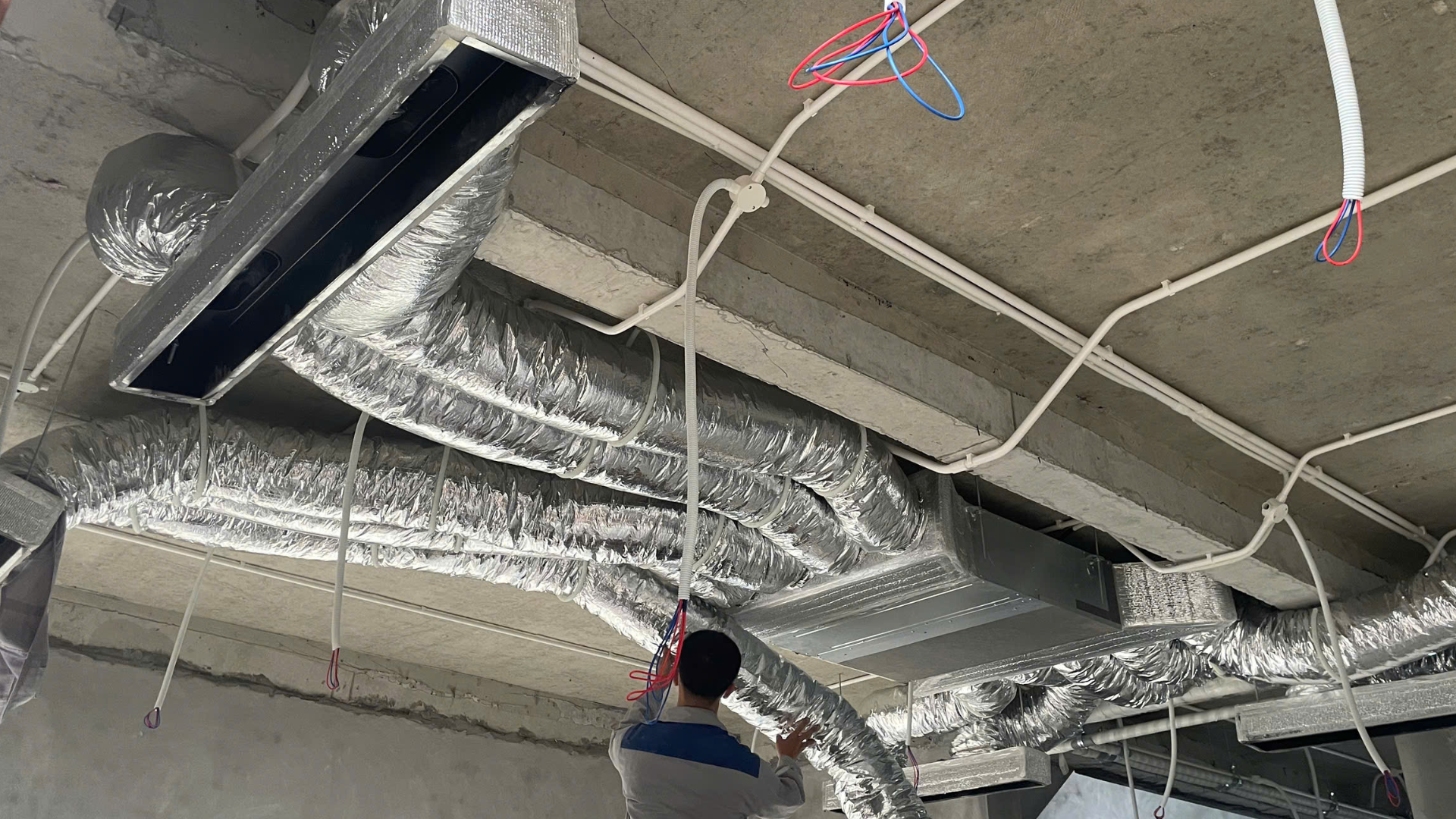

Lắp đặt điều hòa âm trần nối ống gió là một quy trình phức tạp và chuyên sâu, đòi hỏi người thực hiện phải có tay nghề cao và kiến thức chuyên môn vững vàng để đảm bảo cả về hiệu suất hoạt động, độ an toàn, và tính thẩm mỹ cho công trình.

Trong bài viết này, ACHanoi sẽ tổng hợp và trình bày chi tiết các bước lắp đặt máy lạnh âm trần nối ống gió một cách đơn giản, khoa học và đúng kỹ thuật nhất.

I. Chuẩn Bị Vật Tư và Phụ Kiện Thiết Yếu

Để quá trình lắp đặt diễn ra suôn sẻ, bạn cần chuẩn bị đầy đủ các vật tư chuyên dụng sau đây mà ACHanoi đã liệt kê:

Loại Vật Tư Thông Số Kỹ Thuật Cần Lưu Ý
Ống Gió Mềm Cách nhiệt: Dùng bông thủy tinh tỷ trọng 32 kg/m³, kích thước phổ biến Ø150–Ø200, Ø250–Ø300.
Ống Gió Cứng Tôn tráng kẽm: Độ dày tiêu chuẩn 0.80 mm.
Cách Nhiệt Superlon: Độ dày cách nhiệt khuyến nghị 19 mm.
Box Gió Sơn tĩnh điện: Kích thước tiêu chuẩn 150 × 1200 mm.
Cửa Gió Miệng gió cấp, miệng gió hồi và phin lọc, chụp hồi/chụp thổi.
Van Chỉnh Gió Van OBD (gắn trên miệng gió) và Van VCD (gắn trên đường ống).
Vật tư khác Ống đồng dẫn gas, ống thoát nước thải, dây điện, đai ốc...

Lưu ý: Thi công điều hòa âm trần đòi hỏi số lượng và chủng loại vật tư đa dạng hơn hẳn so với điều hòa treo tường thông thường.

>> Điều Hòa Giấu Trần Nối Ống Gió Mitsubishi 1 chiều 24.000BTU (FDUM71CNV-S5/FDC71CNV-S5) Điều Khiển Dây (RC-E5)

II. 5 Bước Lắp Đặt Điều Hòa Âm Trần Nối Ống Gió Đạt Chuẩn

ACHanoi hướng dẫn 5 giai đoạn cốt lõi trong quy trình lắp đặt để đạt được hiệu quả tối ưu:

STT Giai Đoạn Lắp Đặt
1 Lắp đặt và định vị Dàn Lạnh
2 Lắp đặt và cố định Dàn Nóng
3 Thi công kết nối Ống Gas
4 Đấu nối Dây Điện và Hệ Thống Điều Khiển
5 Hút Chân Không, Nạp Gas và Vận Hành Thử

1. Lắp Đặt Dàn Lạnh (Indoor Unit)

Việc lắp đặt dàn lạnh yêu cầu độ chính xác cao về vị trí để đảm bảo tính thẩm mỹ và khả năng phân phối khí lạnh.

  • Vị trí & Định vị: Phải đặt chính xác, lấy dấu khoan lỗ tuyệt đối.

  • Khoảng cách: Khoảng cách giữa trần nhà và dàn lạnh: Nên duy trì 300–350 mm để luồng khí lạnh lan tỏa đều và hiệu quả làm mát tối ưu.Cố định: Dàn lạnh phải được treo chắc chắn bằng 4 ty treo dưới trần, siết chặt đai ốc và bu lông.

  • An toàn: Không đặt thiết bị điện tử phía dưới dàn lạnh để tránh nguy cơ rò rỉ nước gây hỏng hóc.

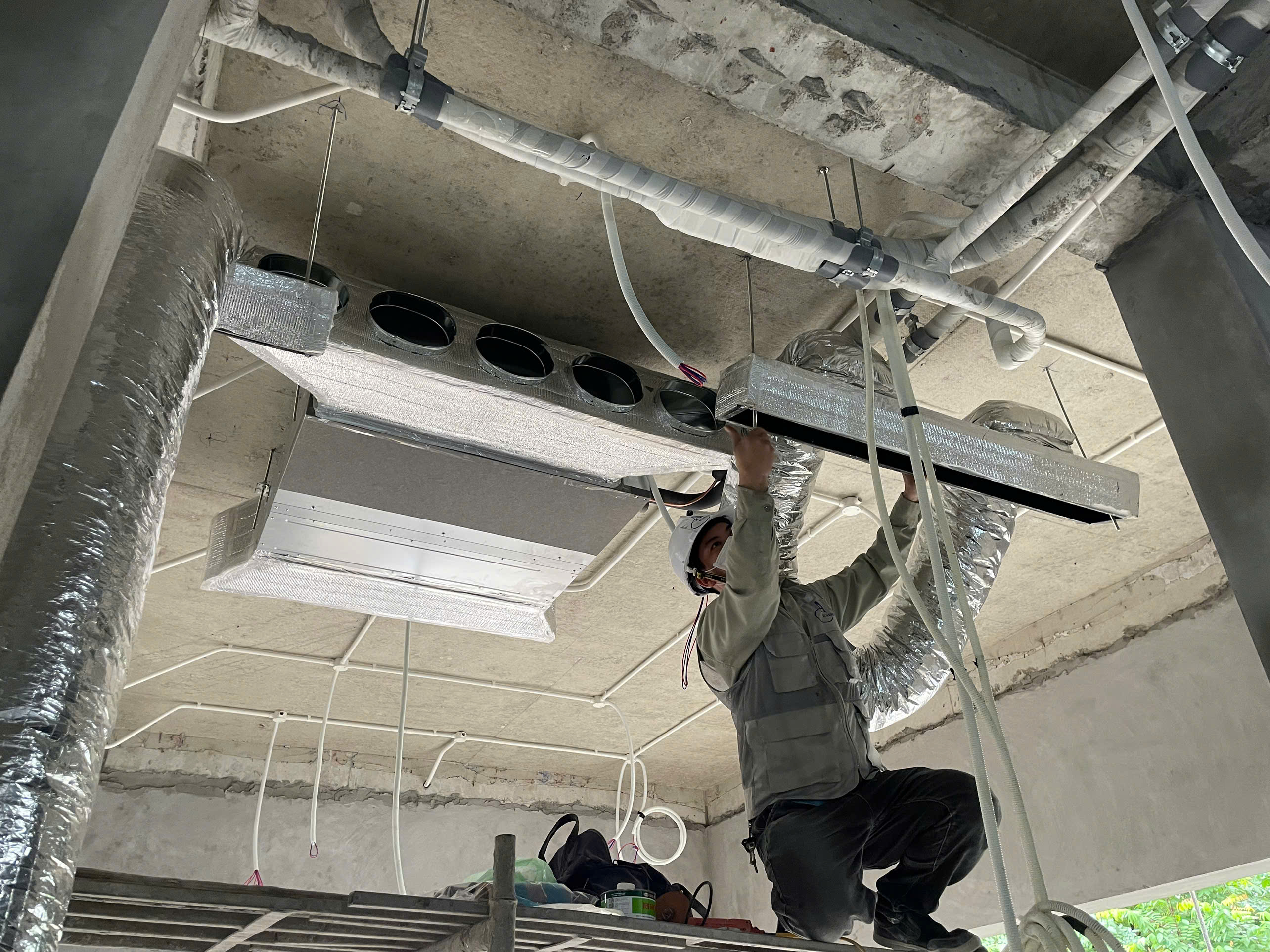

Lắp Đặt Dàn Lạnh

2. Lắp Đặt Dàn Nóng (Outdoor Unit)

Dàn nóng là bộ phận trao đổi nhiệt, vị trí lắp đặt ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất làm lạnh.

  • Giá đỡ: Cần đặt trên một giá đỡ vững chắc (chống rung lắc) hoặc bệ đỡ cao hơn mặt đất.

  • Thông thoáng: Bắt buộc đặt tại nơi thoáng mát, dễ dàng tản nhiệt và thuận tiện cho việc bảo trì.

  • Tránh Tác động: Không đặt dưới mặt đất hoặc nơi tiếp xúc trực tiếp, dễ bị ảnh hưởng bởi gió bão, mưa tạt.

Lắp Đặt Dàn Nóng

>> Điều Hòa Giấu Trần Nối Ống Gió Mitsubishi 1 chiều 24.000BTU (FDUM71CNV-S5/FDC71CNV-S5) Điều Khiển Không Dây (RCN-KIT4-E2)

3. Kết Nối Ống Gas (Ống Đồng)

Ống gas là "mạch máu" của hệ thống, cần được chọn và lắp đặt đúng tiêu chuẩn.

Chiều dài ống đồng

Chiều dài lý tưởng: từ 3 – 7 mét.

Chiều dài tối đa: có thể đạt 15 – 30 mét tùy theo model máy, nhưng không được vượt quá giới hạn cho phép để tránh giảm công suất làm lạnh và tăng tải cho máy nén.

Thi công lắp đặt

Ống đồng phải được bọc kín bằng lớp cách nhiệt polyurethane chuyên dụng để hạn chế ngưng tụ hơi nước và tổn thất nhiệt.

Lực siết giắc co cần đạt đúng thông số tiêu chuẩn.

  • Ví dụ: với ống 19.05 mm, lực siết tiêu chuẩn là 78 Nm.

Kích thước ống đồng

Cần tuân thủ đúng kích thước tiêu chuẩn theo công suất máy lạnh.

Ví dụ:

  • Máy 1.5 HP: ống Ø6 × Ø10 mm
  • Máy 2.5 HP: ống Ø6 × Ø16 mm

Kết Nối Ống Gas

4. Đấu Nối Dây Điện

Thực hiện theo sơ đồ đấu nối (Wiring Diagram) của nhà sản xuất.

  • Kết nối: Sử dụng kẹp dây chuyên dụng để nối giữa dàn lạnh và dàn nóng.

  • Tiêu chuẩn dây: Lựa chọn loại dây điện có tiết diện phù hợp với công suất:

    Nguyên tắc: Dây điện cần được cố định chắc chắn, tuyệt đối không để chạm vào ống gas hoặc các bộ phận chuyển động khác của máy.

  • Máy 1 – 1.5 HP: dùng dây điện CV 1.5 mm².
  • Máy 2 HP trở lên: dùng dây điện CV 2.5 mm².
  • Máy 5 HP: dùng dây điện CV 4.0 mm².

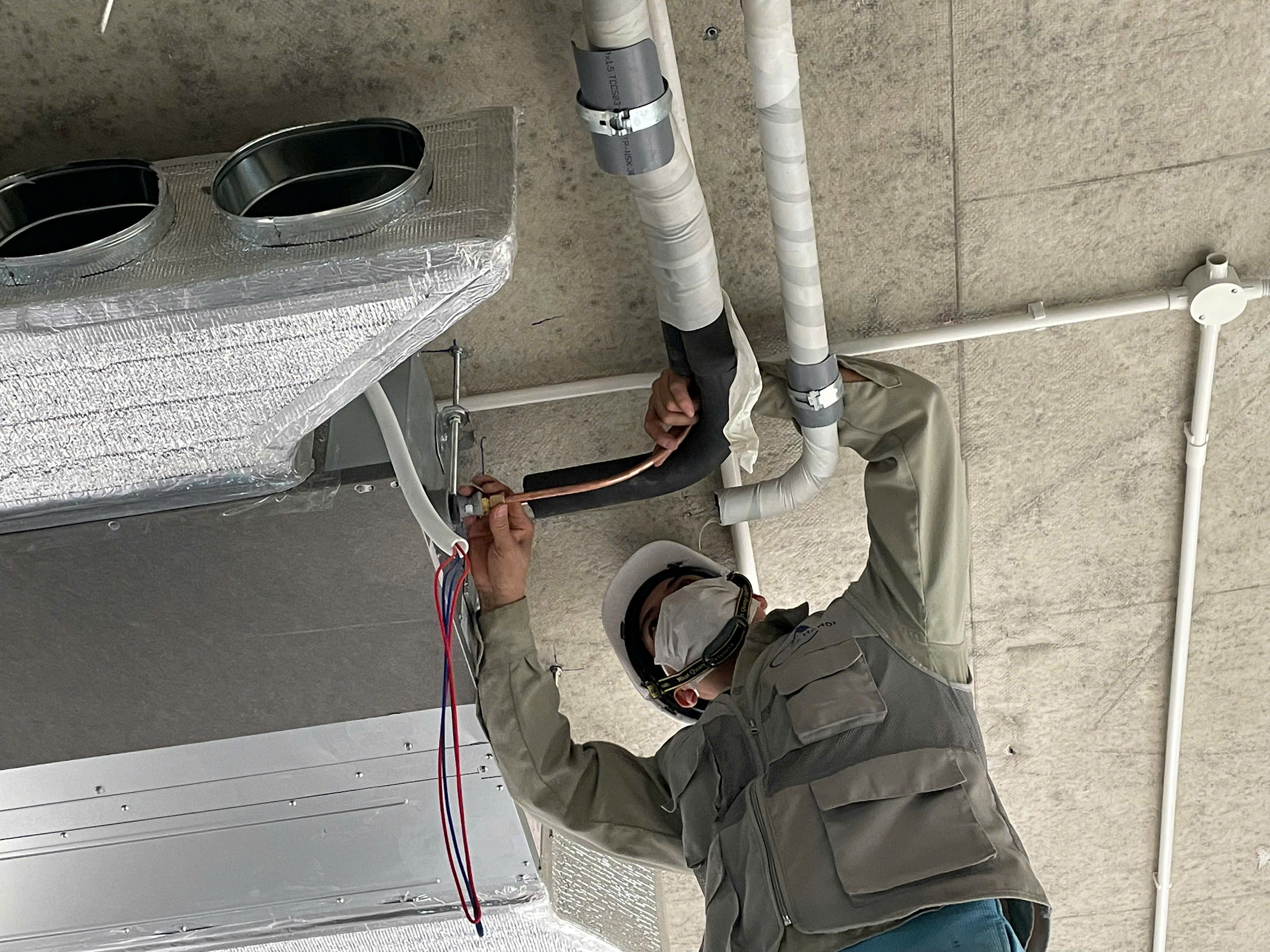

Đấu Nối Dây Điện​​​​​​​

5. Hút Chân Không và Vận Hành Thử

Đây là bước quyết định chất lượng làm lạnh và độ bền của máy.

  • Hút Chân Không: Bắt buộc phải hút chân không để loại bỏ hoàn toàn không khí, hơi ẩm và các khí thải khác ra khỏi đường ống, đảm bảo môi chất lạnh (gas) hoạt động tinh khiết.

  • Nạp Gas: Đảm bảo nạp gas đủ theo tiêu chuẩn của nhà sản xuất. Tuyệt đối không để lẫn các chất khí khác vào môi chất lạnh.

  • Kiểm tra & Chạy thử: Sau khi hoàn thành lắp đặt: Kiểm tra toàn bộ kết nối và đường ống, sau đó chạy thử điều hòa trong 30–60 phút để xác minh hiệu suất làm lạnh và đảm bảo không phát sinh lỗi kỹ thuật.​​​​​​​​​​​​​​

III. Những Lưu Ý Quan Trọng Khác Khi Thi Công

  • Lắp Ống Gió Mềm: Đường ống phải được lắp đặt thẳng và căng, tránh gấp khúc, gập hoặc quá dài làm giảm lưu lượng và công suất gió.

  • Lắp Ống Nước Thải: Đảm bảo độ dốc theo tiêu chuẩn kỹ thuật để nước thải thoát tự nhiên, tránh ứ đọng gây nhỏ nước và hư hỏng trần.

  • Loe Ống Đồng: Việc loe ống phải được thực hiện đúng kỹ thuật để mối nối kín khít, tránh rò rỉ gas. Lực siết giắc co cần phải vừa đủ.
