Trong các công trình hiện đại, điều hòa không khí không chỉ cần đáp ứng khả năng làm mát mà còn phải phù hợp với kiến trúc và nhu cầu sử dụng của từng không gian. Đặc biệt với những công trình yêu cầu sự gọn gàng, sang trọng như văn phòng, biệt thự, nhà phố, cửa hàng hay các khu vực thương mại, điều hòa nối ống gió là một trong những giải pháp được nhiều chủ đầu tư quan tâm.
Điều hòa nối ống gió Daikin 1 chiều 24.200 BTU FDBNQ24MV1V/RNQ24MV1V là hệ thống gồm dàn lạnh FDBNQ24MV1V và dàn nóng RNQ24MV1V. Sản phẩm sử dụng môi chất lạnh R410A, công suất lạnh 24.200 BTU và đi kèm điều khiển xa BRC4C64-9. Đây là lựa chọn phù hợp cho những không gian cần làm mát hiệu quả nhưng vẫn muốn giấu thiết bị phía trên trần.

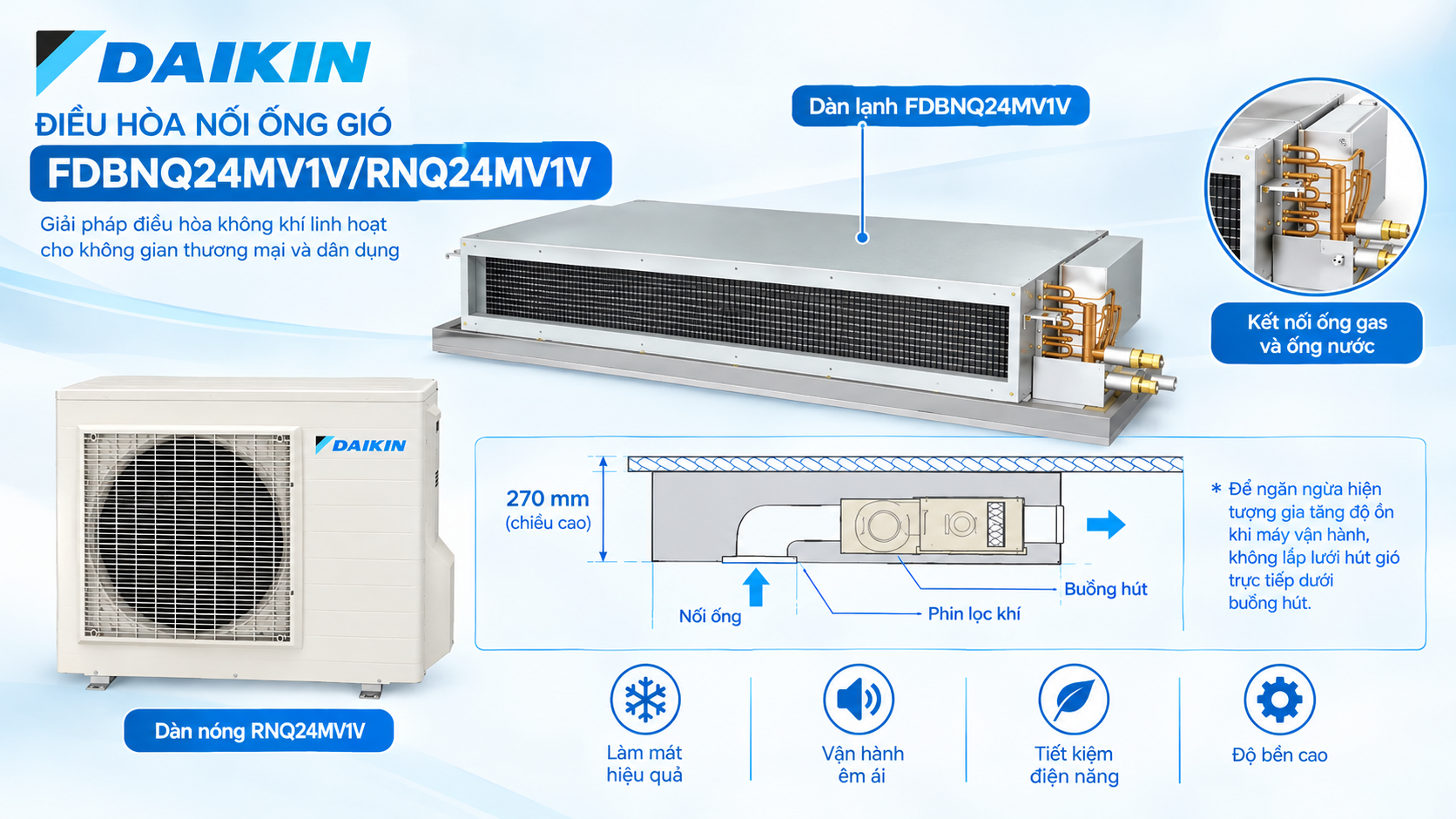

Hình ảnh tổng thể bộ điều hòa nối ống gió Daikin FDBNQ24MV1V/RNQ24MV1V
Thiết kế âm trần, mang lại không gian gọn gàng
Ưu điểm nổi bật của điều hòa nối ống gió Daikin nằm ở khả năng lắp đặt ẩn phía trên trần. Thay vì để dàn lạnh xuất hiện trực tiếp trong phòng như điều hòa treo tường hoặc cassette, dàn lạnh nối ống gió được kết nối với hệ thống ống gió và cửa cấp gió.
Nhờ đó, thiết bị gần như được giấu hoàn toàn trong không gian kỹ thuật. Phần nhìn thấy bên dưới trần chủ yếu là các cửa gió, giúp kiến trúc nội thất trở nên đồng nhất và tối giản hơn.
Dàn lạnh FDBNQ24MV1V có kích thước khoảng 305 x 1.550 x 680 mm và trọng lượng 51 kg. Thiết kế này cho phép thiết bị được bố trí trong khu vực trần kỹ thuật nếu công trình có phương án không gian phù hợp.
Đây là giải pháp đặc biệt thích hợp với các công trình ngay từ đầu đã có thiết kế trần giả và hệ thống thông gió, điều hòa được tính toán đồng bộ.
Công suất 24.200 BTU đáp ứng nhu cầu làm mát
Daikin FDBNQ24MV1V/RNQ24MV1V có công suất làm lạnh định mức 7,1 kW, tương đương khoảng 24.200 BTU/h. Với mức công suất này, sản phẩm có thể đáp ứng nhu cầu làm mát cho nhiều không gian có diện tích vừa và tương đối lớn, tùy thuộc vào đặc điểm thực tế của từng công trình.
Khi lựa chọn điều hòa, diện tích phòng chỉ là một trong những yếu tố cần xem xét. Tải nhiệt còn phụ thuộc vào hướng nắng, số lượng người, thiết bị điện, chiều cao trần, vật liệu xây dựng và khả năng cách nhiệt.
Vì vậy, để hệ thống hoạt động hiệu quả, công suất 24.200 BTU cần được đánh giá cùng với điều kiện thực tế trước khi triển khai lắp đặt.
Điều hòa thuộc loại 1 chiều, tập trung vào nhu cầu làm lạnh. Đây là lựa chọn phù hợp với những khu vực chủ yếu cần kiểm soát nhiệt độ vào mùa nóng và không có nhu cầu sử dụng chức năng sưởi.
Dàn lạnh nhỏ gọn, vận hành êm ái
Dàn lạnh FDBNQ24MV1V được thiết kế tương đối nhỏ gọn so với phương án lắp đặt điều hòa nối ống gió. Thiết bị có lưu lượng gió ở mức cao khoảng 1.236 CFM và mức trung bình khoảng 847 CFM.
Đặc biệt, độ ồn của dàn lạnh được công bố ở khoảng 46/39 dB(A) tùy cấp độ quạt. Khi được bố trí phía trên trần, kết hợp với hệ thống ống gió và cửa gió được thiết kế phù hợp, hệ thống có thể tạo ra môi trường sử dụng dễ chịu hơn so với việc để thiết bị phát ra tiếng ồn trực tiếp trong phòng.
Đây là một ưu điểm đáng chú ý đối với phòng làm việc, phòng họp, không gian sinh hoạt hoặc những khu vực yêu cầu sự yên tĩnh tương đối.

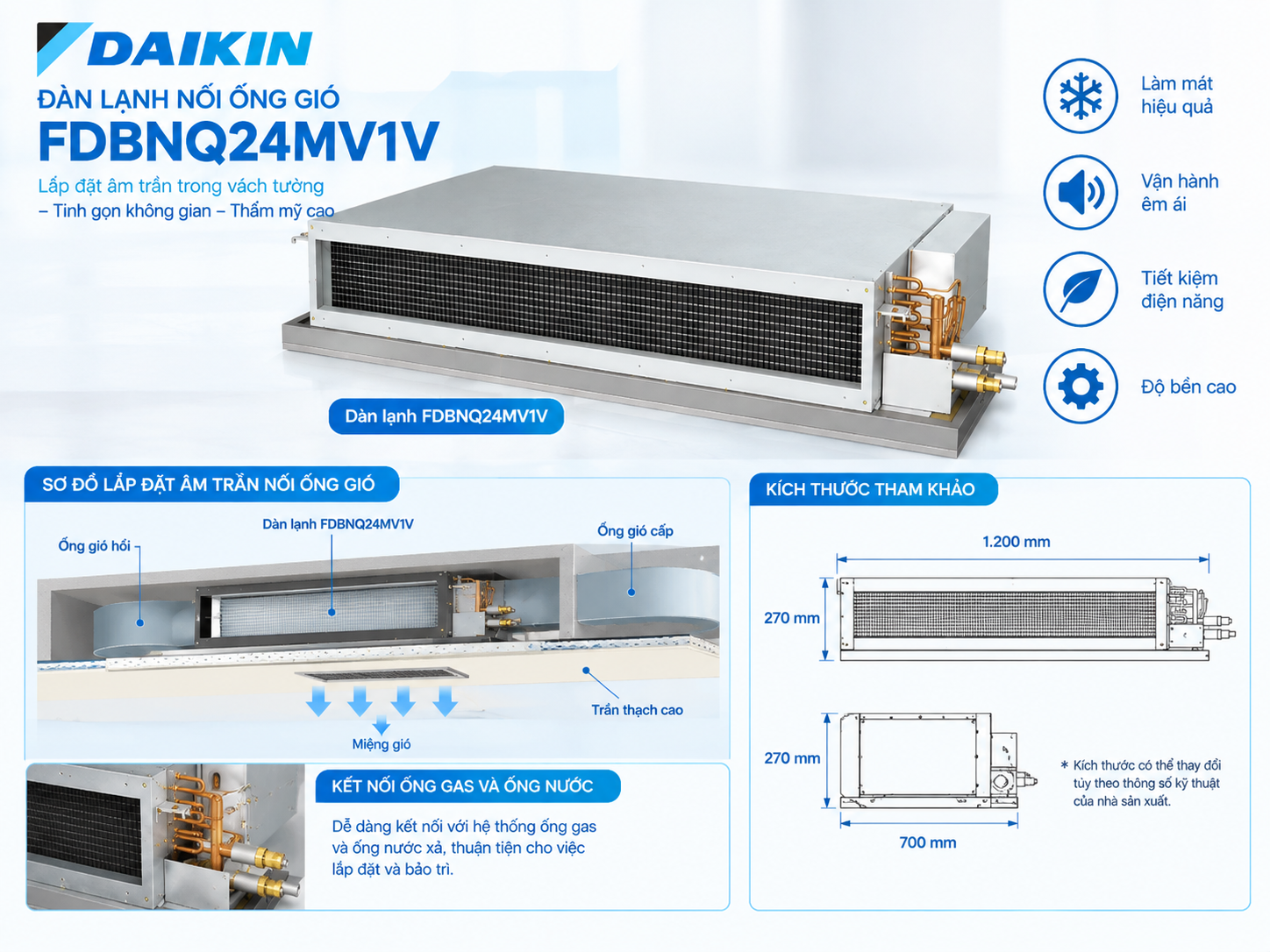

Hình ảnh dàn lạnh FDBNQ24MV1V hoặc sơ đồ lắp đặt âm trần nối ống gió
Có thể điều hòa cho nhiều khu vực
Một điểm đáng chú ý của dòng dàn lạnh này là khả năng điều hòa không khí đồng thời cho 2 phòng trong phương án thiết kế phù hợp.
Khi sử dụng cho hai phòng, hệ thống cần được tính toán đường gió và phương án hồi gió để đảm bảo không khí được tuần hoàn trở lại máy điều hòa. Theo thông tin kỹ thuật của sản phẩm, cần bố trí hệ thống thông gió phù hợp cho từng phòng, chẳng hạn cửa thông gió trên vách hoặc khu vực phía dưới cửa giữa các phòng.
Điều này cho thấy điều hòa nối ống gió không đơn thuần là việc đặt máy lên trần mà cần được thiết kế đồng bộ giữa dàn lạnh, ống gió, cửa cấp gió và đường hồi gió.
Nếu được tính toán đúng, một hệ thống có thể phân phối không khí đến nhiều vị trí, tạo nên sự linh hoạt trong thiết kế nội thất.
Dàn nóng RNQ24MV1V bền bỉ
Bên cạnh dàn lạnh, dàn nóng RNQ24MV1V cũng đóng vai trò quan trọng trong toàn bộ hệ thống. Dàn nóng có kích thước khoảng 735 x 825 x 300 mm và trọng lượng khoảng 57 kg.
Máy sử dụng máy nén kiểu quay dạng kín, công suất động cơ 1,9 kW. Độ ồn của dàn nóng được công bố ở mức khoảng 54 dB.
Dàn trao đổi nhiệt của dàn nóng được xử lý nhằm tăng khả năng chống ăn mòn. Đây là một yếu tố có ý nghĩa đối với độ bền thiết bị khi phải hoạt động trong điều kiện môi trường có độ ẩm hoặc ô nhiễm không khí.
Ngoài ra, dàn nóng sử dụng khung thép và có giải pháp hỗ trợ bảo vệ các bộ phận khỏi nguy cơ ăn mòn, góp phần tăng độ bền trong quá trình sử dụng.

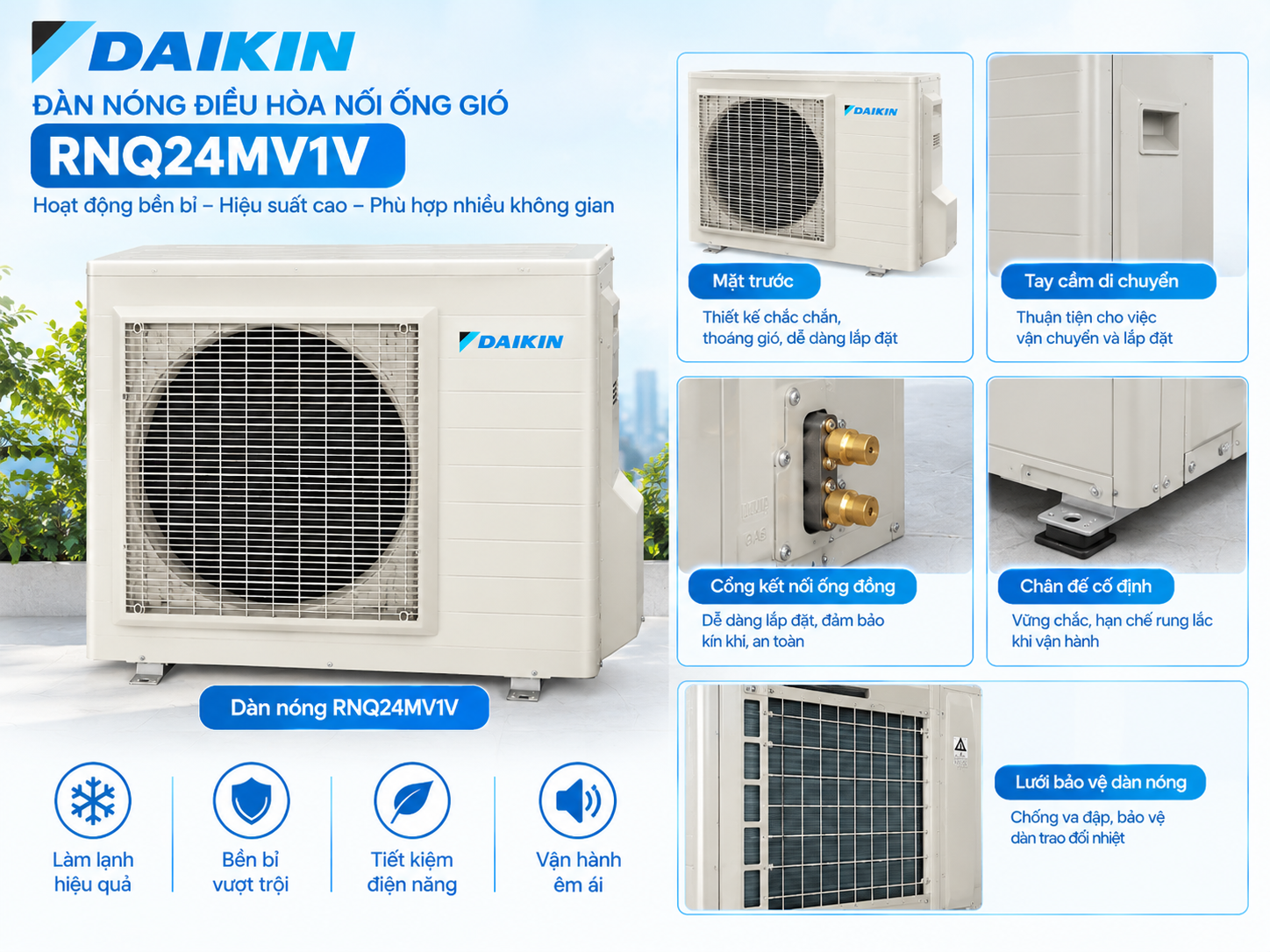

Hình ảnh dàn nóng RNQ24MV1V và các chi tiết bên ngoài
Dễ dàng thi công và bảo dưỡng
Một trong những yêu cầu quan trọng của điều hòa nối ống gió là phải tính toán việc bảo trì ngay từ khi thiết kế. Do dàn lạnh được đặt phía trên trần, cần đảm bảo có khoảng không và vị trí tiếp cận phù hợp để kỹ thuật viên có thể kiểm tra, vệ sinh hoặc xử lý khi cần thiết.
Hệ thống FDBNQ24MV1V/RNQ24MV1V được thiết kế với các thông số đường ống rõ ràng. Đường ống môi chất lạnh gồm ống lỏng đường kính 6,4 mm và ống khí đường kính 15,9 mm.
Chiều dài tối đa của đường ống kết nối được công bố ở mức 30 m, với chiều dài tương đương tối đa 40 m. Chênh lệch độ cao tối đa trong lắp đặt là 15 m.
Những thông số này cần được kỹ thuật viên sử dụng để tính toán vị trí đặt dàn nóng, dàn lạnh và hướng đi đường ống sao cho phù hợp với thực tế công trình.
Điều khiển từ xa BRC4C64-9
Sản phẩm đi kèm điều khiển xa BRC4C64-9, giúp người dùng thuận tiện hơn trong việc vận hành hệ thống điều hòa.
Với phương án lắp đặt âm trần, điều khiển từ xa là một phần quan trọng giúp người sử dụng dễ dàng điều chỉnh thiết bị mà không cần tiếp cận trực tiếp với dàn lạnh phía trên trần.
Đây là ưu điểm phù hợp với những công trình có thiết kế nội thất tối giản, khi toàn bộ phần máy được giấu kín và chỉ bố trí cửa gió cùng khu vực điều khiển tại không gian sử dụng.
Môi chất lạnh R410A và khả năng vận hành ổn định
Daikin FDBNQ24MV1V/RNQ24MV1V sử dụng môi chất lạnh R410A. Dàn nóng được nạp sẵn môi chất cho chiều dài đường ống nhất định theo thông số kỹ thuật của sản phẩm.
Công suất điện tiêu thụ khi làm lạnh được công bố khoảng 2,40 kW, COP đạt 2,96 W/W và CSPF đạt 3,14 Wh/Wh.
Khi vận hành, việc bảo dưỡng định kỳ vẫn rất quan trọng. Vệ sinh bộ lọc, kiểm tra dàn trao đổi nhiệt, đường nước xả, hệ thống ống gió và tình trạng môi chất sẽ giúp thiết bị duy trì khả năng hoạt động ổn định trong thời gian dài.
Ứng dụng thực tế của điều hòa nối ống gió Daikin 24.200 BTU
Với thiết kế âm trần và khả năng kết nối hệ thống ống gió, FDBNQ24MV1V/RNQ24MV1V có thể được sử dụng trong nhiều loại công trình.
Tại văn phòng, hệ thống giúp giữ không gian làm việc gọn gàng, hạn chế sự xuất hiện của thiết bị trên tường.
Đối với biệt thự và nhà ở cao cấp, điều hòa nối ống gió phù hợp với những thiết kế nội thất yêu cầu sự đồng bộ và tối giản.
Tại cửa hàng, showroom hoặc các không gian thương mại, hệ thống có thể được thiết kế để phân phối luồng gió đến nhiều vị trí, đồng thời giữ cho trần và tường có tính thẩm mỹ cao.
Ngoài ra, giải pháp này cũng có thể được cân nhắc cho phòng họp, phòng sinh hoạt chung và các khu vực cần sự yên tĩnh tương đối.

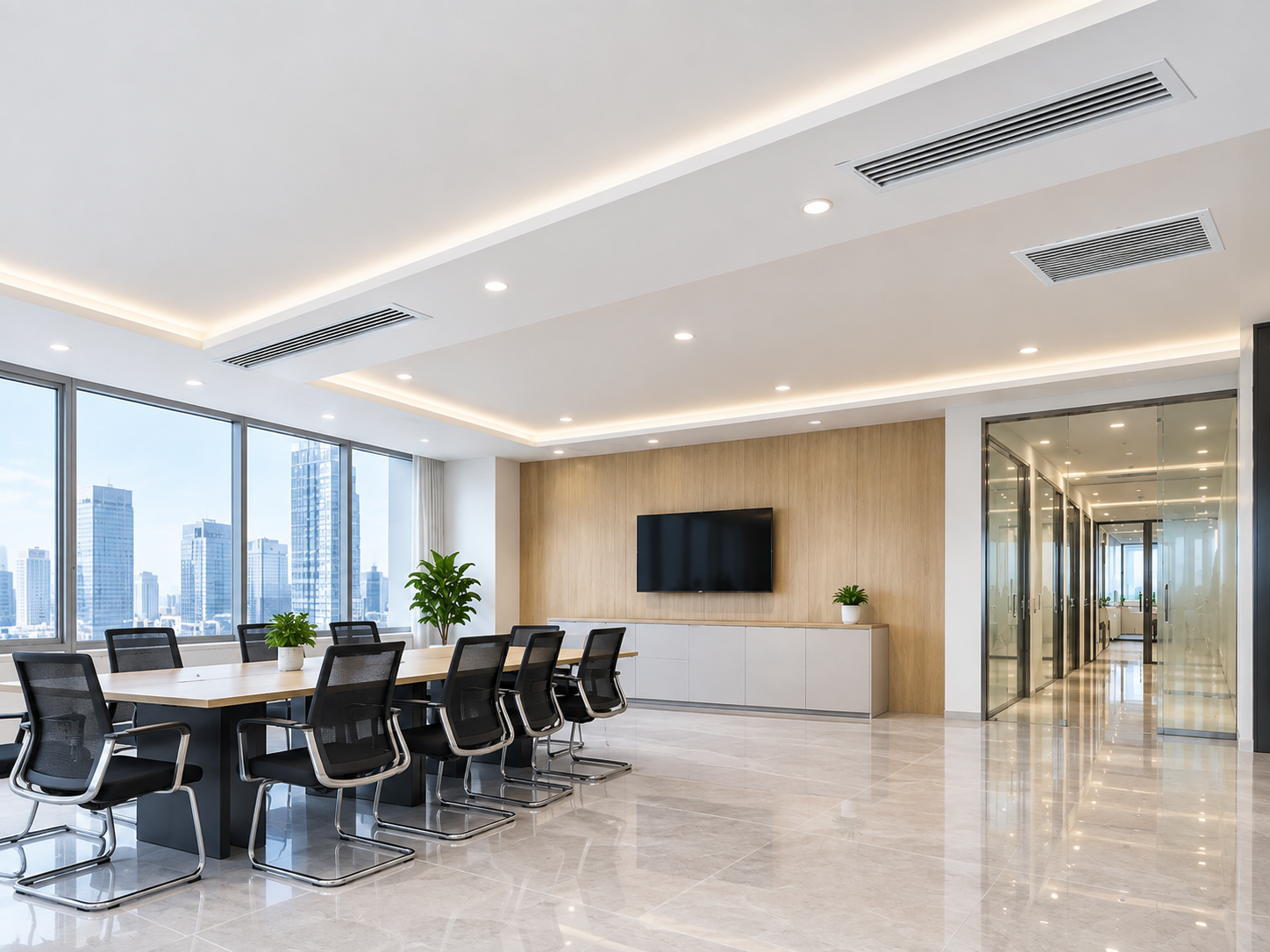

Hình ảnh hệ thống điều hòa nối ống gió sau khi hoàn thiện, cửa gió được bố trí trên trần
Kết luận
Điều hòa nối ống gió Daikin 1 chiều 24.200 BTU FDBNQ24MV1V/RNQ24MV1V là giải pháp phù hợp cho những công trình muốn kết hợp khả năng làm mát với yêu cầu cao về thẩm mỹ.
Thiết kế dàn lạnh âm trần, khả năng kết nối hệ thống ống gió, công suất 24.200 BTU, độ ồn tương đối thấp của dàn lạnh và điều khiển từ xa BRC4C64-9 mang đến nhiều thuận lợi trong quá trình sử dụng.
Để hệ thống đạt hiệu quả tốt, việc lựa chọn công suất và thiết kế đường ống gió cần được thực hiện dựa trên khảo sát thực tế. Đặc biệt, vị trí cửa gió, đường hồi gió, đường nước xả và không gian bảo trì cần được tính toán ngay từ giai đoạn thiết kế.
Với phương án thi công phù hợp, Daikin FDBNQ24MV1V/RNQ24MV1V có thể trở thành lựa chọn đáng cân nhắc cho các công trình cần một hệ thống điều hòa âm trần kín đáo, gọn gàng và đáp ứng tốt nhu cầu làm mát.
