Máy lạnh VRV là gì? Cấu tạo, nguyên lý hoạt động và ưu điểm nổi bật

Máy lạnh VRV là một trong những giải pháp điều hòa không khí trung tâm được sử dụng phổ biến cho các công trình lớn như biệt thự, khách sạn, văn phòng, nhà hàng, trung tâm thương mại và tòa nhà cao tầng. Hệ thống VRV có khả năng kết nối nhiều dàn lạnh với một hoặc nhiều dàn nóng, đồng thời điều chỉnh lưu lượng môi chất lạnh theo nhu cầu thực tế của từng khu vực.

Nhờ khả năng làm lạnh linh hoạt, tiết kiệm điện và kiểm soát nhiệt độ độc lập, điều hòa VRV đang trở thành lựa chọn được nhiều chủ đầu tư quan tâm khi thiết kế hệ thống điều hòa cho công trình.

Máy lạnh VRV là gì?

VRV là viết tắt của Variable Refrigerant Volume, có nghĩa là hệ thống điều hòa có khả năng thay đổi lưu lượng môi chất lạnh. Công nghệ này cho phép hệ thống tự động điều chỉnh lượng môi chất lạnh cung cấp đến từng dàn lạnh tùy theo nhu cầu sử dụng.

Khác với điều hòa treo tường thông thường, mỗi dàn lạnh phải kết nối với một dàn nóng riêng, hệ thống máy lạnh VRV cho phép một cụm dàn nóng kết nối với nhiều dàn lạnh trong cùng một hệ thống.

Điều này đặc biệt phù hợp với những công trình có nhiều phòng hoặc nhiều khu vực cần điều hòa cùng lúc.

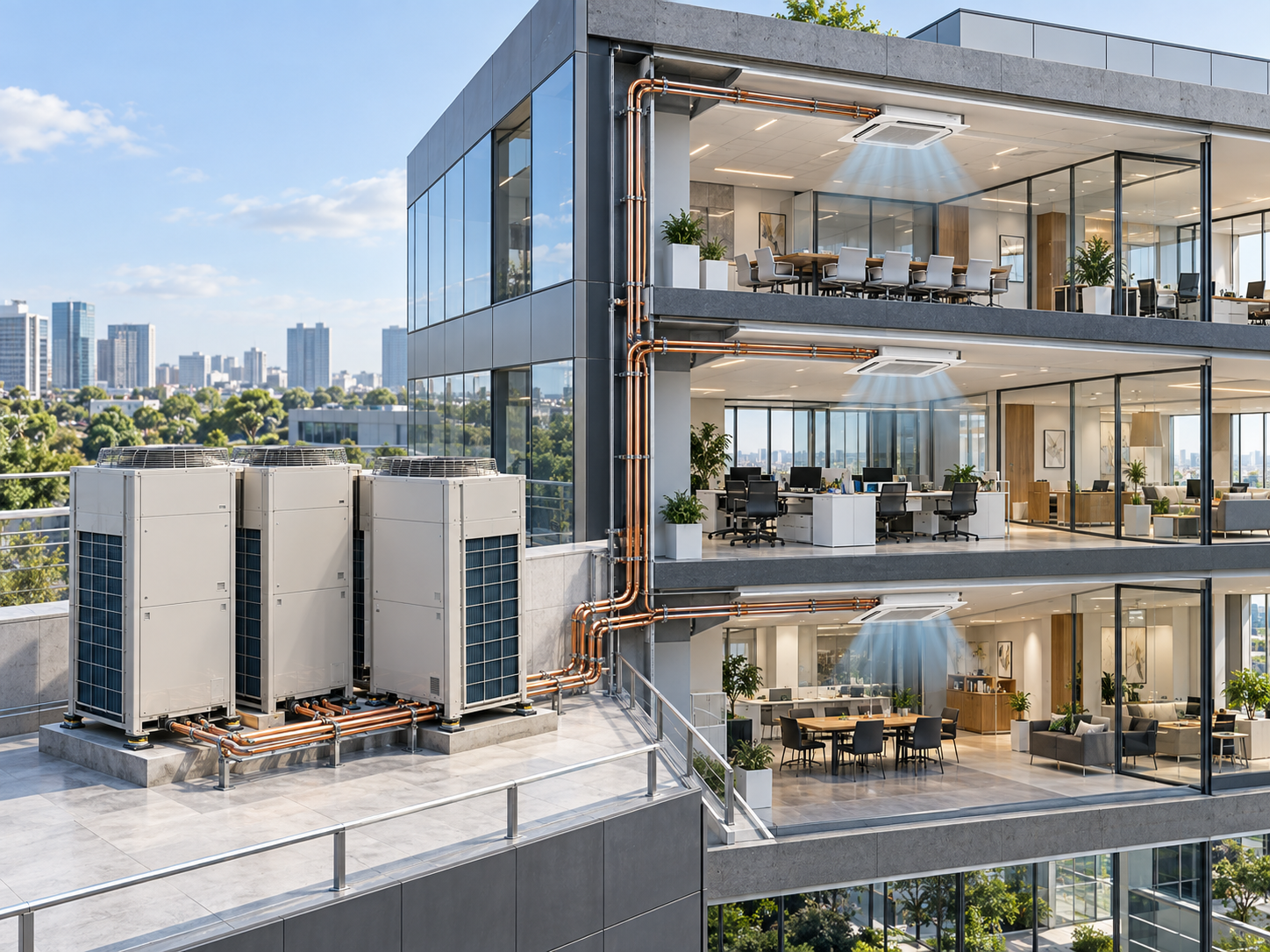

Hệ thống điều hòa VRV hiện đại cho tòa nhà văn phòng, bên ngoài là cụm dàn nóng VRV kết nối với nhiều dàn lạnh bên trong các phòng. Hình ảnh thực tế, chuyên nghiệp, thể hiện quy mô của hệ thống điều hòa trung tâm.

Cấu tạo của hệ thống máy lạnh VRV

Một hệ thống điều hòa VRV thường bao gồm nhiều bộ phận phối hợp với nhau để tạo thành hệ thống làm lạnh hoàn chỉnh.

1. Dàn nóng VRV

Dàn nóng là bộ phận được lắp đặt bên ngoài công trình. Đây là nơi thực hiện quá trình trao đổi nhiệt và điều chỉnh lượng môi chất lạnh cung cấp cho hệ thống.

Với những công trình lớn, nhiều dàn nóng có thể được ghép module với nhau để đáp ứng công suất làm lạnh cao.

Dàn nóng VRV thường được thiết kế với công nghệ biến tần, giúp máy nén thay đổi công suất hoạt động tùy theo tải lạnh thực tế.

2. Dàn lạnh

Hệ thống VRV có thể kết nối với nhiều loại dàn lạnh khác nhau tùy theo kiến trúc và nhu cầu sử dụng.

Một số loại dàn lạnh phổ biến gồm:

• Dàn lạnh âm trần cassette.

• Dàn lạnh âm trần nối ống gió.

• Dàn lạnh treo tường.

• Dàn lạnh đặt sàn.

• Dàn lạnh áp trần.

Nhờ nhiều lựa chọn dàn lạnh, máy lạnh VRV có thể sử dụng cho cả văn phòng, khách sạn, biệt thự, nhà hàng và các công trình thương mại.

3. Hệ thống ống đồng

Ống đồng là đường dẫn môi chất lạnh giữa dàn nóng và các dàn lạnh. Hệ thống VRV sử dụng mạng lưới đường ống được thiết kế theo tính toán kỹ thuật để đảm bảo môi chất lạnh phân phối ổn định đến từng khu vực.

Việc thiết kế và thi công đường ống đồng cần được thực hiện chính xác nhằm hạn chế thất thoát năng lượng và đảm bảo hiệu suất hoạt động của toàn hệ thống.

4. Bộ chia gas và phụ kiện

Tùy theo cấu hình, hệ thống VRV có thể sử dụng các bộ chia môi chất lạnh để phân phối môi chất đến nhiều dàn lạnh khác nhau.

Các phụ kiện này cần được lựa chọn đúng theo công suất và sơ đồ thiết kế của hệ thống.

Nguyên lý hoạt động của máy lạnh VRV

Nguyên lý hoạt động của máy lạnh VRV dựa trên việc thay đổi lưu lượng môi chất lạnh theo nhu cầu làm lạnh thực tế.

Khi một khu vực có nhiệt độ cao, hệ thống sẽ tăng lượng môi chất lạnh cung cấp đến dàn lạnh tại khu vực đó. Khi nhiệt độ đã đạt mức cài đặt, hệ thống sẽ giảm công suất và lượng môi chất lạnh.

Nhờ khả năng điều chỉnh công suất linh hoạt, máy không nhất thiết phải hoạt động liên tục ở mức công suất tối đa.

Ví dụ, một văn phòng có 10 phòng nhưng chỉ có 4 phòng đang sử dụng. Hệ thống có thể ưu tiên cung cấp công suất làm lạnh cho những khu vực đang hoạt động thay vì vận hành toàn bộ hệ thống ở công suất cao.

Đây là một trong những điểm khác biệt quan trọng của điều hòa VRV so với nhiều hệ thống điều hòa truyền thống.

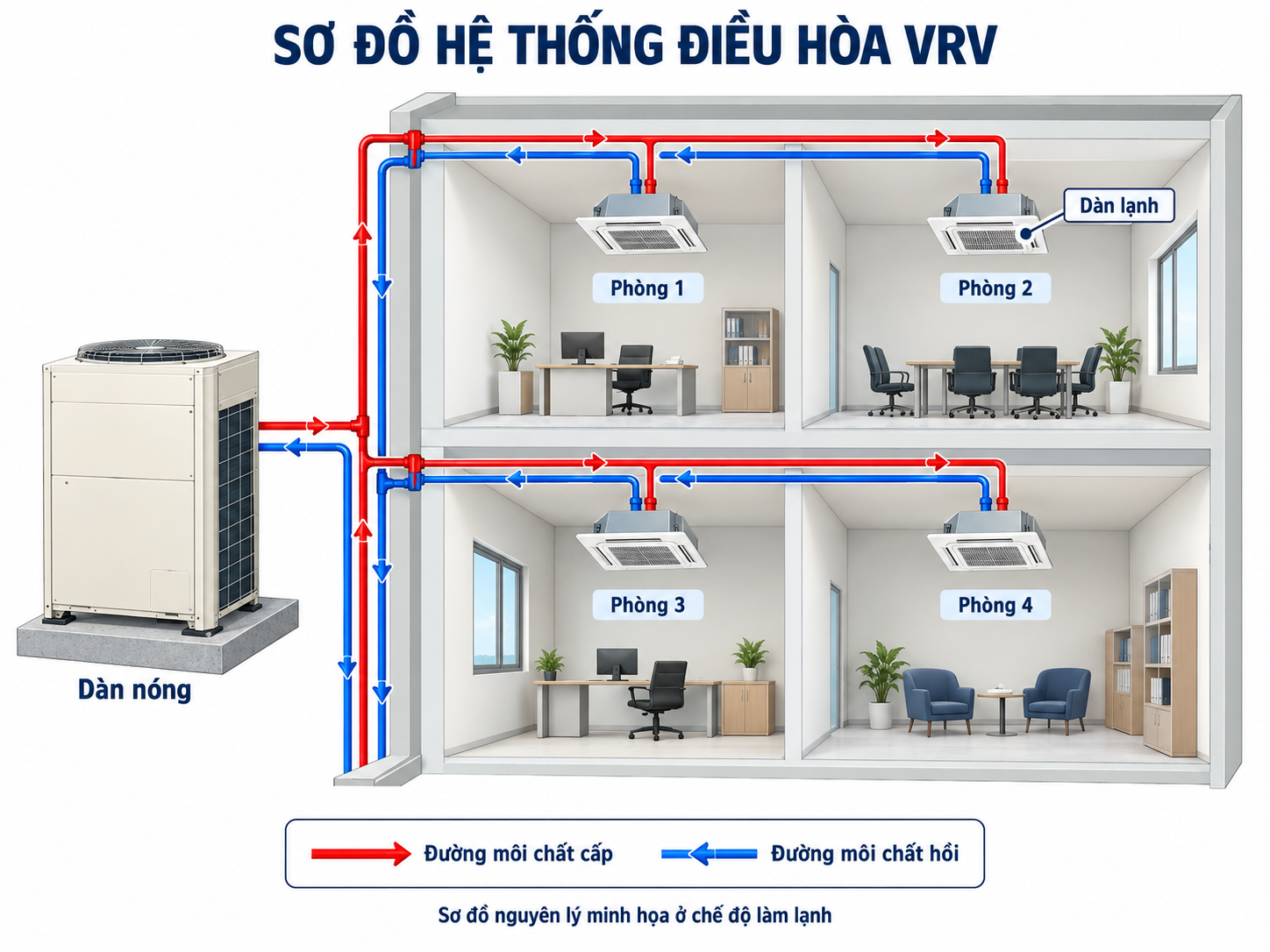

Sơ đồ minh họa hệ thống điều hòa VRV, một dàn nóng bên ngoài kết nối với nhiều dàn lạnh trong các phòng khác nhau thông qua hệ thống đường ống môi chất lạnh. Thể hiện rõ sự phân phối môi chất đến từng khu vực.

Ưu điểm của máy lạnh VRV

Tiết kiệm điện năng

Một trong những ưu điểm đáng chú ý của máy lạnh VRV là khả năng điều chỉnh công suất theo tải lạnh thực tế.

Khi nhu cầu làm lạnh giảm, hệ thống có thể giảm công suất hoạt động thay vì liên tục chạy ở mức tối đa. Điều này giúp tối ưu mức tiêu thụ điện, đặc biệt đối với những công trình có nhiều khu vực sử dụng điều hòa không đồng thời.

Điều khiển nhiệt độ độc lập

Mỗi khu vực có thể được điều khiển nhiệt độ theo nhu cầu sử dụng.

Ví dụ, phòng họp có thể đặt nhiệt độ khác với phòng làm việc hoặc phòng ngủ. Điều này giúp tăng sự thoải mái cho người sử dụng và tối ưu việc vận hành hệ thống.

Kết nối nhiều dàn lạnh

Một hệ thống VRV có thể kết nối với số lượng lớn dàn lạnh tùy theo thiết kế và model cụ thể.

Đây là lý do điều hòa VRV thường được sử dụng cho các công trình có nhiều phòng như khách sạn, văn phòng, biệt thự lớn và tòa nhà thương mại.

Tiết kiệm không gian lắp đặt

Thay vì bố trí một dàn nóng riêng cho từng dàn lạnh, hệ thống VRV tập trung nhiều dàn lạnh vào một hệ thống dàn nóng.

Điều này giúp công trình có không gian kiến trúc bên ngoài gọn gàng hơn và thuận tiện hơn trong việc bố trí thiết bị.

Hoạt động ổn định

Các hệ thống VRV hiện đại được trang bị công nghệ điều khiển và máy nén biến tần, giúp hệ thống điều chỉnh công suất linh hoạt theo nhu cầu.

Nếu được thiết kế, lắp đặt và bảo trì đúng kỹ thuật, hệ thống có thể đáp ứng nhu cầu sử dụng điều hòa trong thời gian dài.

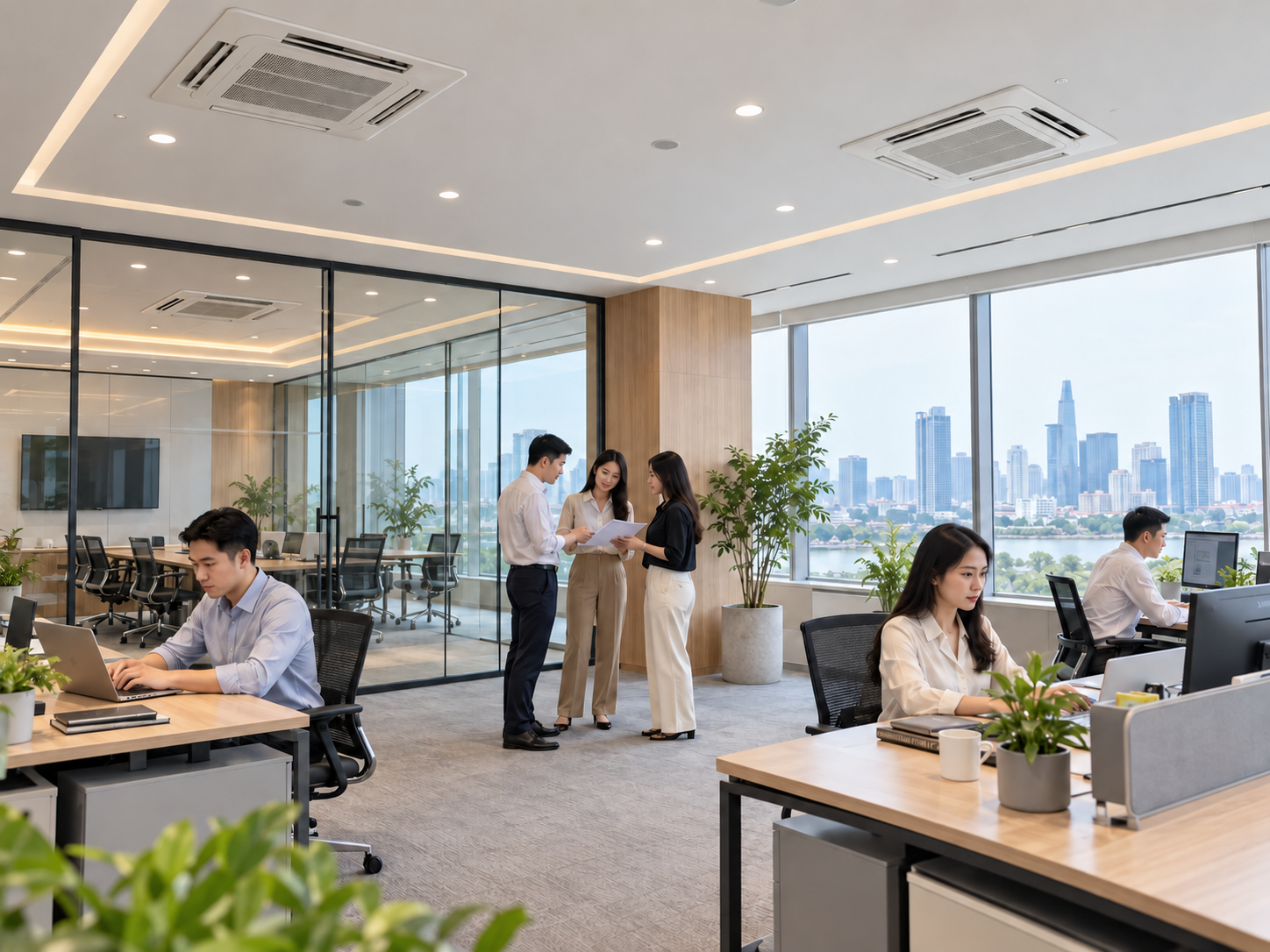

Không gian văn phòng hiện đại sử dụng hệ thống điều hòa VRV với các dàn lạnh âm trần, thiết kế gọn gàng, không ảnh hưởng đến kiến trúc nội thất. Nhân viên đang làm việc trong không gian thoải mái.

Máy lạnh VRV phù hợp với những công trình nào?

Không phải công trình nào cũng nhất thiết phải sử dụng hệ thống VRV. Giải pháp này thường phù hợp với những công trình có nhiều phòng, diện tích lớn hoặc yêu cầu điều khiển nhiệt độ riêng biệt.

Một số công trình thường sử dụng máy lạnh VRV gồm:

• Biệt thự cao cấp.

• Khách sạn.

• Văn phòng công ty.

• Nhà hàng.

• Showroom.

• Trung tâm thương mại.

• Trường học.

• Tòa nhà cao tầng.

• Các công trình dịch vụ và thương mại.

Đối với nhà ở có diện tích nhỏ và chỉ có một vài phòng cần làm lạnh, điều hòa dân dụng có thể là lựa chọn đơn giản hơn. Ngược lại, với biệt thự lớn hoặc công trình nhiều phòng, VRV có thể mang lại sự linh hoạt cao hơn trong thiết kế và vận hành.

VRV khác gì điều hòa thông thường?

Điểm khác biệt lớn nhất nằm ở cách tổ chức hệ thống.

Điều hòa treo tường thông thường thường có cấu hình một dàn nóng kết nối với một dàn lạnh. Nếu một ngôi nhà có 5 phòng cần điều hòa, có thể phải sử dụng nhiều dàn nóng.

Trong khi đó, hệ thống máy lạnh VRV cho phép một hệ thống dàn nóng kết nối với nhiều dàn lạnh thông qua mạng lưới đường ống môi chất lạnh.

Vì vậy, việc lựa chọn VRV hay điều hòa thông thường cần dựa trên diện tích, số phòng, công năng và yêu cầu sử dụng của từng công trình.

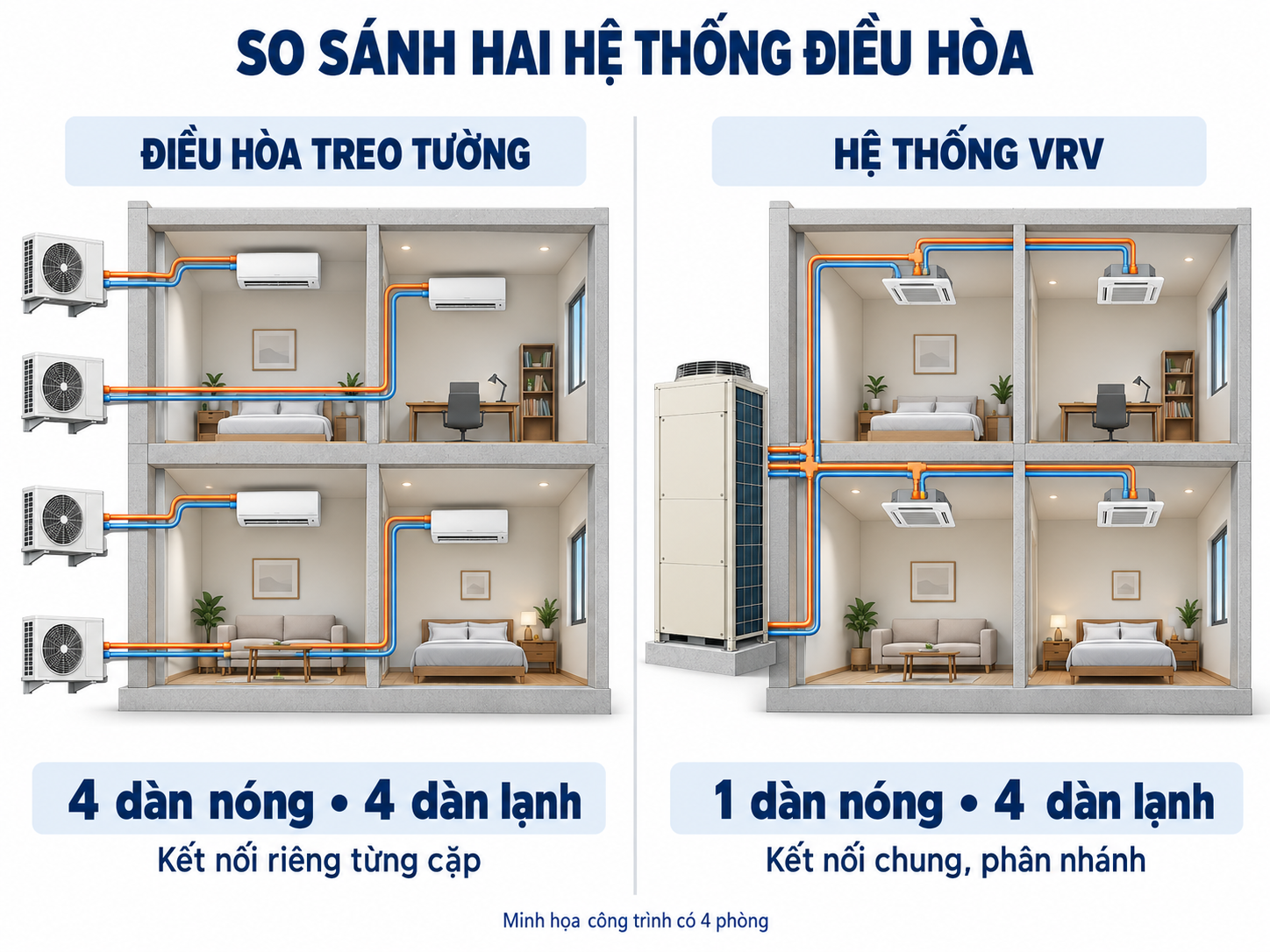

Hình ảnh so sánh trực quan giữa hệ thống điều hòa treo tường thông thường với hệ thống điều hòa VRV, thể hiện sự khác biệt về số lượng dàn nóng, dàn lạnh và cách kết nối trong một công trình.

Chi phí lắp đặt máy lạnh VRV phụ thuộc vào những yếu tố nào?

Chi phí lắp đặt máy lạnh VRV không có một mức giá cố định cho mọi công trình.

Giá phụ thuộc vào nhiều yếu tố như:

• Tổng công suất lạnh cần thiết.

• Số lượng dàn lạnh.

• Chủng loại dàn lạnh.

• Chiều dài đường ống đồng.

• Số lượng bộ chia gas.

• Hệ thống điều khiển.

• Điều kiện thi công thực tế.

• Độ cao và kết cấu công trình.

• Thương hiệu và model thiết bị.

Ngoài chi phí thiết bị, chủ đầu tư cũng cần tính đến chi phí nhân công, vật tư phụ, đường ống, dây điện, hệ thống điều khiển và các hạng mục liên quan.

Do đó, để có báo giá chính xác, đơn vị thi công thường cần khảo sát mặt bằng và tính toán tải lạnh trước khi đưa ra phương án.

Những lưu ý khi lắp đặt máy lạnh VRV

Việc lắp đặt điều hòa VRV yêu cầu kỹ thuật cao hơn so với điều hòa dân dụng thông thường.

Trước tiên, cần tính toán tải lạnh cho từng khu vực. Việc lựa chọn dàn lạnh và công suất dàn nóng cần dựa trên diện tích, hướng nắng, số lượng người sử dụng, thiết bị tỏa nhiệt và công năng của từng phòng.

Hệ thống đường ống cũng cần được thiết kế đúng tiêu chuẩn. Chiều dài đường ống, độ cao chênh lệch giữa dàn nóng và dàn lạnh, vị trí bộ chia gas đều cần được tính toán trước khi thi công.

Đặc biệt, quá trình thử kín, hút chân không và nạp môi chất lạnh phải được thực hiện đúng kỹ thuật để hạn chế nguy cơ rò rỉ và đảm bảo hiệu suất vận hành.

Kỹ thuật viên chuyên nghiệp đang thi công hệ thống điều hòa VRV, kiểm tra đường ống đồng và kết nối dàn lạnh trong công trình đang hoàn thiện. Hình ảnh chân thực, sạch sẽ, thể hiện quy trình thi công HVAC chuyên nghiệp.

Có nên lắp máy lạnh VRV cho công trình?

Nếu công trình có nhiều phòng, diện tích lớn, yêu cầu điều khiển nhiệt độ riêng biệt và muốn tối ưu không gian đặt dàn nóng, máy lạnh VRV là một giải pháp đáng cân nhắc.

Tuy nhiên, hệ thống VRV cần được thiết kế đồng bộ từ giai đoạn đầu. Việc lựa chọn công suất không phù hợp hoặc thi công đường ống không đúng kỹ thuật có thể ảnh hưởng đến hiệu suất và độ ổn định của hệ thống.

Do đó, chủ đầu tư nên khảo sát công trình, tính toán tải lạnh và lựa chọn đơn vị có kinh nghiệm trong lĩnh vực thiết kế, cung cấp và lắp đặt điều hòa VRV.

Kết luận

Máy lạnh VRV là giải pháp điều hòa trung tâm phù hợp với nhiều công trình hiện đại nhờ khả năng kết nối nhiều dàn lạnh, điều khiển nhiệt độ linh hoạt và điều chỉnh công suất theo nhu cầu sử dụng.

Từ biệt thự, khách sạn đến văn phòng, showroom và tòa nhà thương mại, hệ thống VRV có thể được thiết kế theo đặc điểm riêng của từng công trình.

Để hệ thống hoạt động hiệu quả, việc tính toán tải lạnh, lựa chọn thiết bị, thiết kế đường ống và thi công đúng kỹ thuật đóng vai trò rất quan trọng. Một hệ thống VRV được thiết kế đồng bộ ngay từ đầu sẽ giúp công trình vận hành ổn định, thuận tiện quản lý và tối ưu hiệu quả sử dụng năng lượng trong thời gian dài.
