Tối Ưu Đường Ống Gas & Ống Gió Trong Công Trình Cao Tầng: Quy Tắc “Zero Conflict” Giúp Tiết Kiệm 30% Không Gian Kỹ Thuật

Trong các dự án cao tầng (từ 15 tầng trở lên), chi phí xây dựng trên mỗi mét vuông là cực kỳ lớn. Mỗi milimet không gian kỹ thuật được tiết kiệm ở trục đứng (Shaft) hoặc không gian trần giả (Ceiling Void) sẽ nhân lên thành hàng chục mét vuông không gian sử dụng được (Net Leasable Area - NLA) hoặc không gian bán được (Net Saleable Area - NSA) trên toàn bộ dự án.

Bài toán của các kỹ sư MEP (Cơ Điện Lạnh) không chỉ là đảm bảo hệ thống hoạt động, mà còn phải tối ưu hóa không gian kỹ thuật đến mức tối đa. Quy tắc "Zero Conflict" là triết lý thiết kế đòi hỏi sự phối hợp tuyệt đối để loại bỏ mọi xung đột giữa các hệ thống, từ đó tiết kiệm trung bình 30% không gian kỹ thuật so với thiết kế truyền thống.

PHẦN 1: CHI PHÍ VÔ HÌNH CỦA KHÔNG GIAN KỸ THUẬT

1.1. Giá trị Tiền tệ của Từng Centimet

Tại các thành phố lớn, giá trị thương mại của một mét vuông sàn có thể lên đến hàng trăm triệu đồng.

Bài toán nhân cấp: Một trục kỹ thuật HVAC cao 30 tầng. Nếu kỹ sư có thể giảm kích thước trục từ 1m x 1m xuống 0.8m x 0.8m (giảm 36% diện tích mặt cắt), tổng diện tích sàn tiết kiệm được sau 30 tầng là $30 \times (1 - 0.64) = 10.8$ mét vuông. 10.8m2 này có thể là một căn phòng bán được, hoặc là không gian làm việc tăng thêm.
Kết luận: Tối ưu hóa không gian kỹ thuật không phải là vấn đề kỹ thuật đơn thuần, mà là một quyết định tài chính mang lại lợi nhuận khổng lồ cho chủ đầu tư.

1.2. Mâu thuẫn giữa Ống Gió, Ống Gas và Hệ thống Khác

Trong một công trình cao tầng, không gian trần giả là nơi chật hẹp nhất, bao gồm:

Ống gió HVAC (cấp/hồi/khí tươi).
Máng cáp điện (Cable Tray).
Hệ thống chữa cháy (Sprinkler).
Hệ thống thoát nước.

Sự chồng chéo và xung đột (Conflict) giữa các hệ thống này dẫn đến việc phải tăng kích thước trần giả, làm giảm chiều cao thông thủy (Ceiling Height) - yếu tố ảnh hưởng trực tiếp đến trải nghiệm và giá trị căn hộ/văn phòng.

Các đường ống gió màu xanh lam va chạm/cắt qua các máng cáp màu vàng và ống cứu hỏa màu đỏ. Các điểm xung đột được đánh dấu màu đỏ tươi nổi bật, cho thấy sự phức tạp khi thi công thực tế.

PHẦN 2: TRIẾT LÝ "ZERO CONFLICT" VÀ CÔNG NGHỆ BIM

Quy tắc "Zero Conflict" là việc sử dụng công nghệ tiên tiến và quy trình phối hợp chặt chẽ để loại bỏ mọi va chạm giữa các hệ thống MEP ngay từ giai đoạn thiết kế, trước khi bắt đầu thi công.

2.1. Nền tảng BIM (Building Information Modeling)

BIM không chỉ là phần mềm vẽ 3D, đó là một quy trình quản lý thông tin.

Phối hợp đa ngành: Tất cả các bộ phận (Kiến trúc, Kết cấu, MEP) cùng làm việc trên một mô hình 3D duy nhất.
Phát hiện xung đột tự động: Phần mềm BIM (như Revit, Navisworks) tự động quét và báo cáo các vị trí ống gió cắt qua dầm bê tông, ống gas va chạm với máng cáp, hoặc ống thoát nước xâm lấn không gian của đèn chiếu sáng.
Lợi ích: Giải quyết 95% xung đột trên máy tính, giúp loại bỏ việc phải đục phá hoặc điều chỉnh tại công trường (chiếm 20-30% tổng thời gian lắp đặt).

2.2. Thứ tự Ưu tiên (Hierarchy of Services)

Để đạt "Zero Conflict," các kỹ sư phải tuân thủ nghiêm ngặt thứ tự ưu tiên không gian:

Hệ thống thoát nước gravity (tự chảy): Ưu tiên cao nhất vì nó yêu cầu độ dốc cố định.
Ống gió HVAC: Ưu tiên thứ hai do kích thước lớn nhất và không dễ uốn cong.
Ống cứu hỏa và Ống cấp nước: Có thể điều chỉnh góc độ linh hoạt hơn.
Máng cáp điện: Ưu tiên thấp nhất, có thể đi vòng.
Ống Gas VRV/VRF: Có kích thước nhỏ, dễ đi len lỏi (snaking), nên ưu tiên linh hoạt theo các hệ thống lớn.

PHẦN 3: TỐI ƯU HÓA ĐƯỜNG ỐNG GIÓ (HVAC DUCTING)

Vì ống gió chiếm phần lớn không gian kỹ thuật, tối ưu hóa chúng là chìa khóa để tiết kiệm 30% không gian tổng thể.

3.1. Sự Lựa Chọn Hình dạng: Tròn, Vuông hay Dẹt (Oval)?

Ống gió tròn (Round Duct): Hiệu suất khí động học cao nhất, ma sát thấp nhất (giảm áp suất tĩnh, tiết kiệm điện cho quạt). Nhưng chiếm chiều cao trần lớn.
Ống gió vuông/chữ nhật (Rectangular Duct): Phổ biến, dễ sản xuất, dễ lắp trong các khe hẹp. Nhưng cần phải tính toán góc bo (turning vane) để giảm tổn thất áp suất.
Ống gió Dẹt (Flat Oval Duct): Giải pháp đột phá. Cung cấp lưu lượng gió gần tương đương ống tròn, nhưng chiều cao giảm tới 15-20% so với ống vuông cùng lưu lượng. Rất lý tưởng cho hành lang hoặc các khu vực trần thấp.

3.2. Tính Toán Tốc Độ Gió (Air Velocity)

Kỹ sư phải cân bằng giữa ồn và kích thước ống.

Tăng tốc độ gió (m/s): Cho phép giảm kích thước ống gió (diện tích mặt cắt).
Tuy nhiên: Vận tốc gió cao gây tiếng ồn lớn.
- Tiêu chuẩn: Thường là 4–6 m/s trong trục đứng (riser), 3–4 m/s ở ống chính, và 1.5–2.5 m/s tại ống nhánh/cửa gió để đảm bảo độ ồn thấp (< 40 dB).
Giải pháp AC Hà Nội: Dựa trên phân tích BIM, chúng tôi áp dụng tốc độ gió cao nhất có thể trong trục đứng (khu vực không người ở) và giảm dần tốc độ một cách thông minh ở các khu vực trần giả để tiết kiệm không gian mà vẫn đảm bảo tiêu chuẩn độ ồn.

PHẦN 4: TỐI ƯU HÓA ĐƯỜNG ỐNG GAS VRV/VRF

Ống gas VRV/VRF là huyết mạch của hệ thống điều hòa trung tâm. Mặc dù nhỏ gọn hơn ống gió, việc lắp đặt sai kỹ thuật sẽ gây lãng phí không gian không cần thiết và giảm hiệu suất máy.

4.1. Thiết kế Trục Kỹ thuật đứng (Riser Shaft Design)

Kích thước đường ống: Đường ống gas phải được tính toán dựa trên tổng tải lạnh từ tầng dưới lên. Cần đảm bảo ống chính (Main Riser) có đường kính nhỏ nhất có thể, nhưng vẫn đáp ứng lưu lượng môi chất lạnh.
Giảm thiểu độ dài và Khớp nối: Mỗi mối hàn, mỗi khớp nối đều là điểm tiềm năng gây rò rỉ và tổn thất áp suất. Kỹ sư phải thiết kế đường ống đi theo trục thẳng đứng, giảm thiểu các đoạn uốn cong, tiết kiệm vật tư và không gian bảo trì.

4.2. Vị trí Van và Thiết bị Phụ trợ

Vị trí Refnet Joint (chia gas): Phải được đặt ở vị trí dễ tiếp cận để bảo trì, nhưng không được cản trở các hệ thống khác.
Giải pháp AC Hà Nội: Phối hợp với kiến trúc sư để thiết kế các hộp kỹ thuật nhỏ gọn, thẩm mỹ (access panel) xung quanh các thiết bị cần bảo trì, thay vì để lộ toàn bộ đường ống, giúp tiết kiệm không gian bảo trì không cần thiết.

PHẦN 5: MINH CHỨNG LỢI ÍCH TÀI CHÍNH CỦA “ZERO CONFLICT”

Giả định một dự án 30 tầng với giá bán trung bình 40 triệu VNĐ/m2 sàn.

Hạng mục	Thiết kế Truyền thống	Thiết kế AC Hà Nội (Zero Conflict)	Giá trị tiết kiệm
Kích thước Shaft HVAC	1.0m×1.0m	0.8m×0.8m	0.36m2/saˋn
Không gian tiết kiệm / toàn dự án (30 tầng)	30m2	19.2m2	10.8m2
Giá trị tài chính (ước tính)	–	–	10.8m2×40triệu/m2≈432triệu VNĐ
Thời gian thi công M&E	12 tháng	9 tháng	Giảm 25%

Kết luận: Quy tắc "Zero Conflict" không chỉ là sự phối hợp, mà là sự tối đa hóa hiệu suất đầu tư, mang lại lợi nhuận trực tiếp cho Chủ đầu tư hàng trăm triệu đồng chỉ từ việc thu hẹp trục kỹ thuật.

PHẦN 6: AC HÀ NỘI – CHUYÊN GIA PHỐI HỢP BIM & THI CÔNG HỆ THỐNG CAO TẦNG

Để thực hiện triết lý "Zero Conflict", đội ngũ thi công cần có kinh nghiệm và khả năng đọc hiểu các mô hình BIM phức tạp.

AC HÀ NỘI tự tin là nhà thầu MEP/HVAC tiên phong:

Khả năng BIM/3D Modeling: Đội ngũ thiết kế của chúng tôi làm việc trực tiếp trên mô hình BIM, đảm bảo mọi chi tiết đường ống gas, ống gió, và thiết bị được mô phỏng chính xác và không có xung đột trước khi đặt vật tư.
Kinh nghiệm Xử lý xuyên dầm: Chúng tôi có kinh nghiệm làm việc chặt chẽ với đơn vị kết cấu để tính toán vị trí, kích thước lỗ mở qua dầm, đảm bảo tính toàn vẹn của kết cấu mà không làm giảm không gian thông thủy.

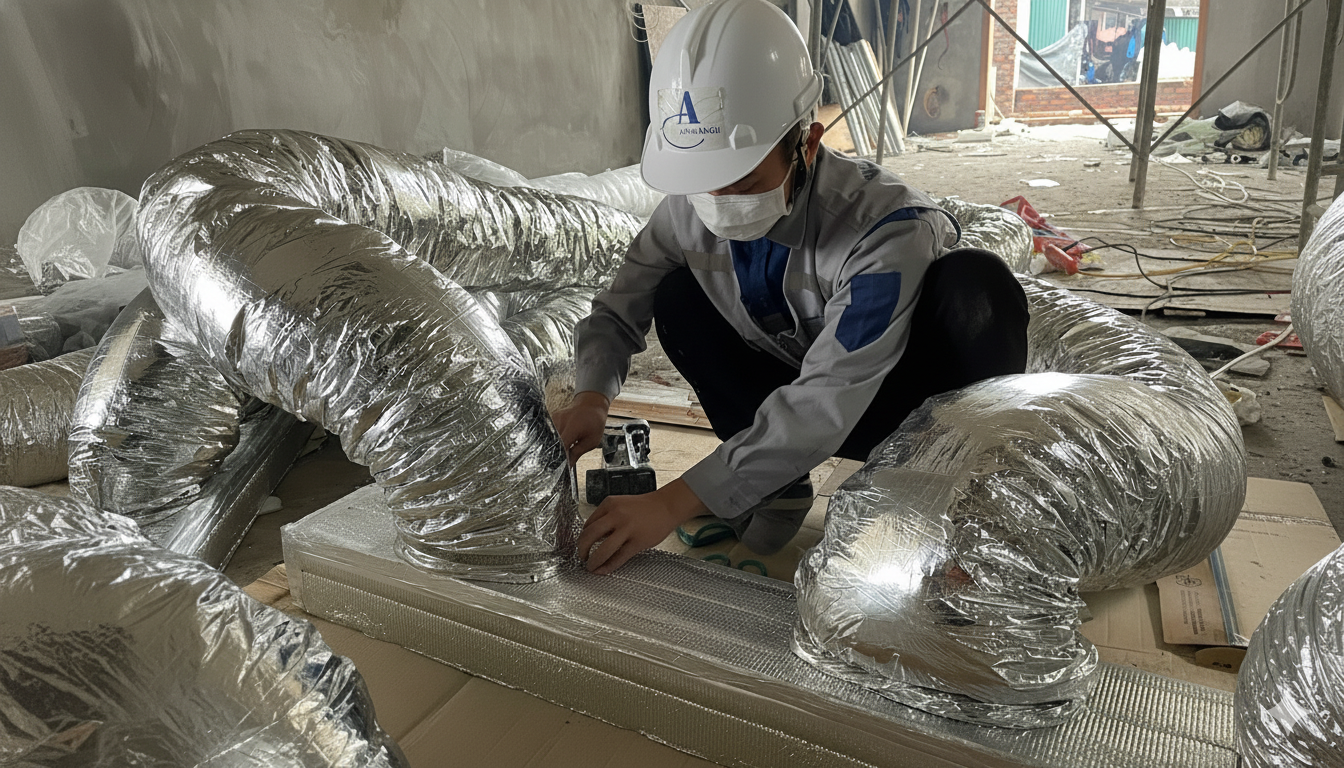

Thi công Chuẩn xác: Quá trình lắp đặt tuân thủ nghiêm ngặt mô hình 3D đã được duyệt, loại bỏ việc thay đổi, sửa chữa tại công trường.

Chúng tôi không chỉ lắp đặt điều hòa, chúng tôi kiến tạo không gian có giá trị cao nhất.

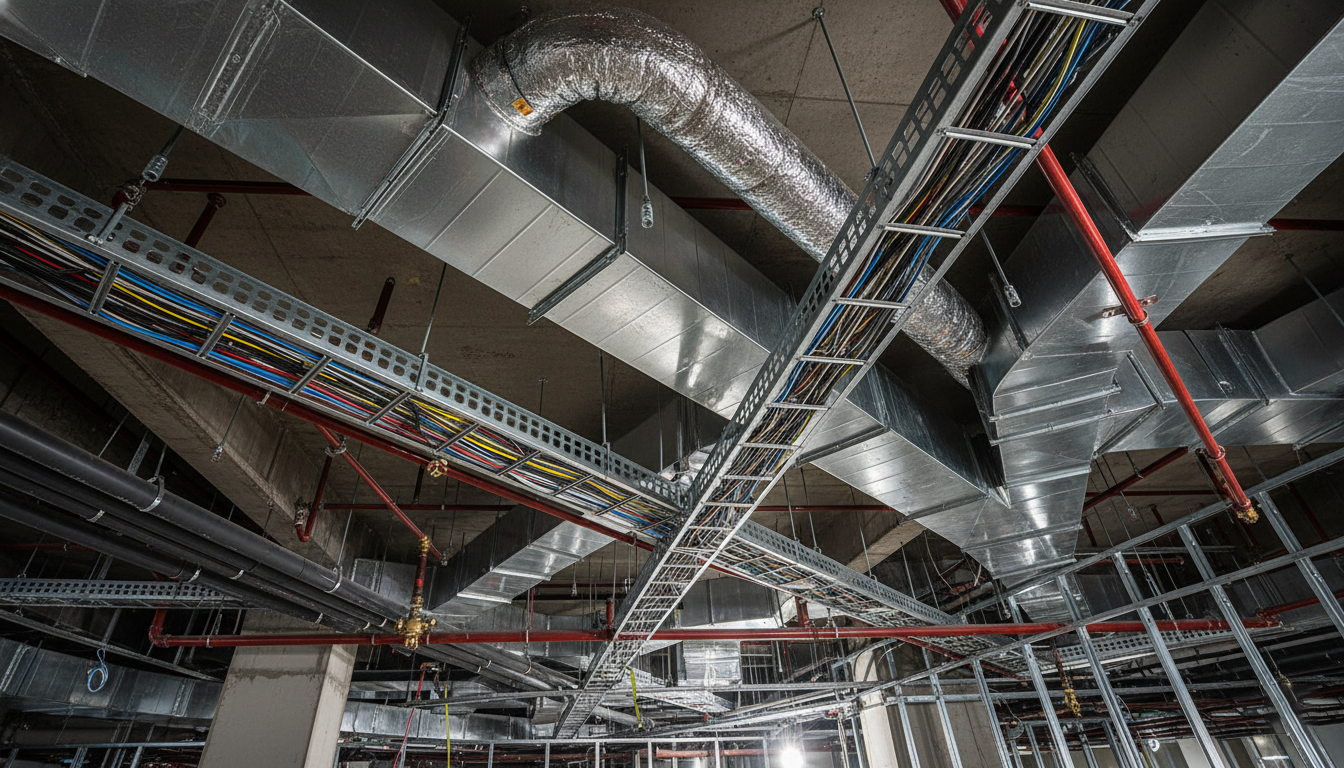

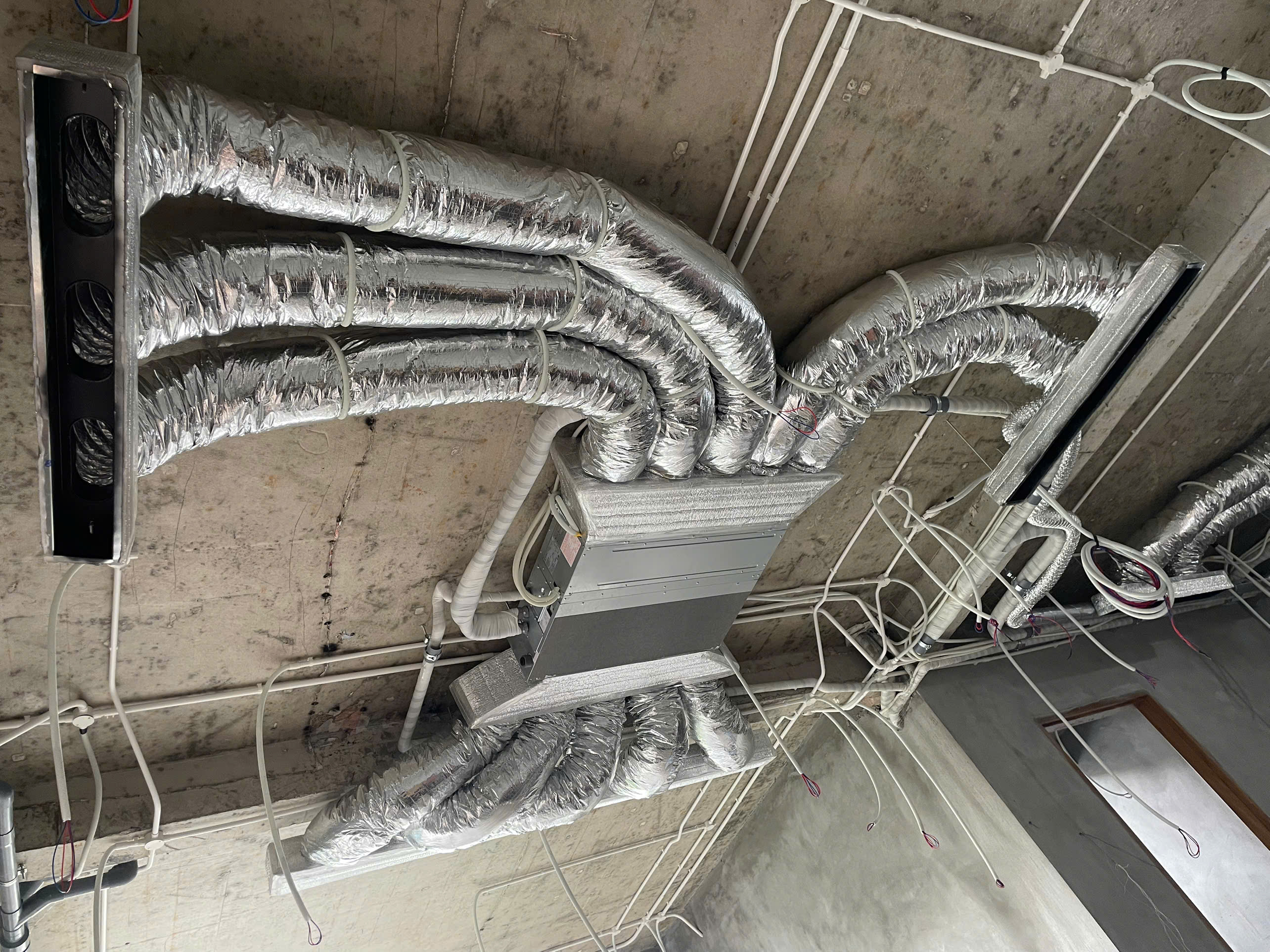

Các đường ống được sắp xếp gọn gàng theo thứ tự ưu tiên
