Tủ Nguồn Điện: Bộ Não và Xương Sống Của Hệ Thống Cơ Điện (M&E)

Ⅰ. Lời Dẫn Kỹ Thuật: Hơn Cả Hộp Chứa Dây Điện

Trong bất kỳ công trình xây dựng nào – từ nhà máy sản xuất, trung tâm thương mại cho đến tòa nhà văn phòng thông minh – Tủ Nguồn Điện không chỉ là nơi chứa các thiết bị đóng cắt. Nó là giao điểm kỹ thuật phức tạp, là nơi luồng năng lượng (Điện Động Lực) được chuyển đổi và quản lý bởi trí tuệ (Điện Điều Khiển).

Nếu hệ thống cơ điện (M&E) là mạng lưới thần kinh của một tòa nhà, thì Tủ Nguồn Điện chính là Bộ Não và Xương Sống phân phối sự sống điện năng và kiểm soát mọi hoạt động của các thiết bị máy móc.

Bài viết này sẽ phân tích hai mảng chức năng cốt lõi của Tủ Nguồn, vai trò không thể tách rời của chúng, và tầm quan trọng của việc thiết kế, lắp đặt chính xác.

Ⅱ. Vai Trò 1: Điện Động Lực – Bộ Nguồn Sức Mạnh

Tủ Điện Động Lực (Power Distribution Board - PDB hoặc Tủ MSB/MCC) là nơi tiếp nhận, bảo vệ và phân phối nguồn điện chính với công suất lớn, cung cấp năng lượng cho các thiết bị tải nặng.

1. Chức Năng Cốt Lõi: Truyền Tải và Bảo Vệ

Phân phối Chính (MSB - Main Switch Board): Tủ MSB là điểm đầu tiên tiếp nhận nguồn điện từ lưới điện công cộng hoặc máy phát điện. Chức năng chính là đóng/cắt và bảo vệ toàn bộ hệ thống điện của tòa nhà bằng các thiết bị đóng cắt tổng công suất lớn (ACB, MCCB).
Điều khiển Động Cơ (MCC - Motor Control Center): Trong các nhà máy hoặc dự án HVAC lớn, tủ MCC chuyên biệt hóa chức năng điều khiển và bảo vệ các động cơ, máy bơm, quạt thông gió và các máy nén công suất cao. MCC phải được thiết kế để chịu được dòng khởi động lớn (Inrush Current) của động cơ.
Bảo vệ Chống Sét và Quá Tải: Tủ điện động lực tích hợp các thiết bị chống sét lan truyền (SPD), rơ-le bảo vệ quá dòng (Overcurrent Relay) và rơ-le chạm đất (Earth Fault Relay), đảm bảo an toàn tuyệt đối cho thiết bị và nhân sự.

2. Tiêu Chuẩn IP và Khả năng Chịu Ngắn Mạch

Chất lượng của Tủ Động Lực được đo lường bằng các tiêu chuẩn nghiêm ngặt:

Cấp bảo vệ IP (Ingress Protection): Xác định khả năng chống bụi và nước: tủ ngoài trời (Outdoor) cần đạt IP55 trở lên, trong khi tủ trong nhà (Indoor) thường là IP40 hoặc IP54.
Khả năng Chịu ngắn mạch (Short-Circuit Withstand Rating): Đây là thông số tối quan trọng, cho biết mức dòng điện ngắn mạch mà tủ có thể chịu đựng trong một khoảng thời gian nhất định (ví dụ: 50 kA trong 1 s) mà không bị biến dạng hoặc gây nguy hiểm.

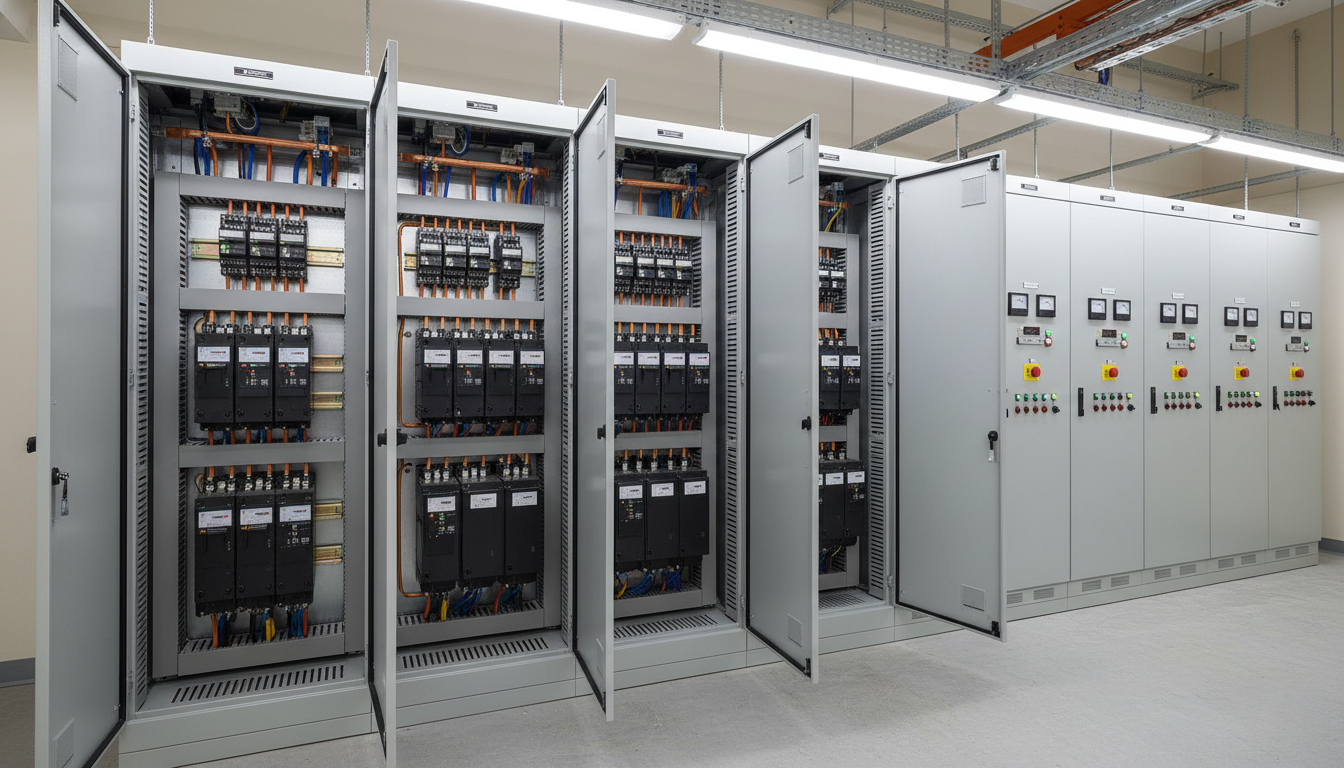

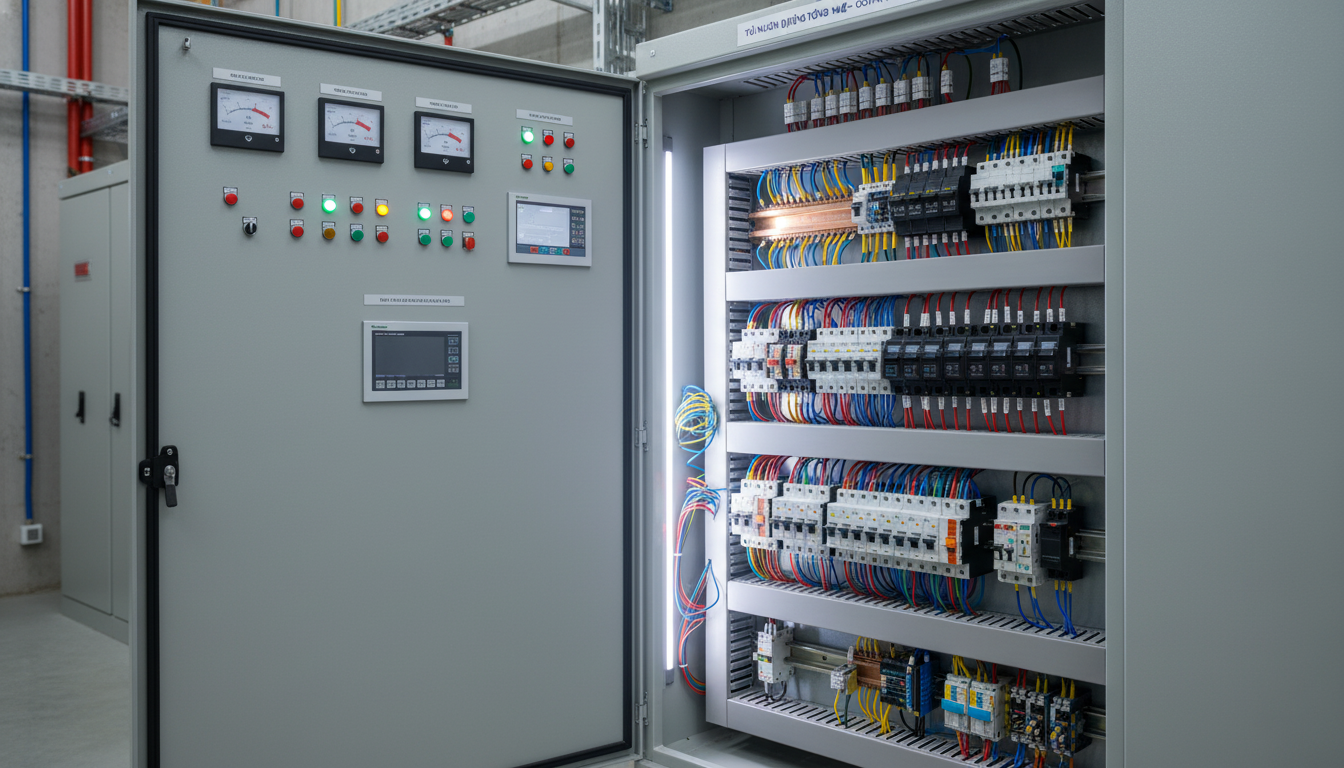

Tủ Động Lực MSB

Ⅲ. Vai Trò 2: Điện Điều Khiển – Bộ Não Quản Lý

Tủ Điện Điều Khiển (Control Panel) là nơi chứa các thiết bị logic, cảm biến và giao diện người máy (HMI), chịu trách nhiệm điều khiển tự động hóa các quy trình hoạt động của thiết bị động lực.

1. Công Nghệ Cốt Lõi: PLC và Logic Lập Trình

Khác với tủ động lực truyền thống, tủ điều khiển là nơi tập trung các thiết bị thông minh.

Bộ Điều Khiển Lập Trình (PLC - Programmable Logic Controller): Là "bộ não" của hệ thống, nhận tín hiệu từ cảm biến, xử lý theo chương trình đã lập trình và gửi lệnh điều khiển đến các contactor, relay, hoặc biến tần. PLC quyết định tính tự động và linh hoạt của hệ thống (ví dụ: Tự động bơm nước theo mực, tự động điều chỉnh tốc độ quạt theo nhiệt độ).
Biến Tần (VFD - Variable Frequency Drive): Thiết bị then chốt trong điều khiển động cơ. VFD không chỉ điều khiển tốc độ và mô-men xoắn của động cơ mà còn là công cụ tiết kiệm điện năng hàng đầu. Bằng cách điều chỉnh tần số, VFD giúp động cơ chạy ở tốc độ cần thiết, tối ưu hóa hiệu suất và giảm hao phí năng lượng.

2. Giao Diện Người-Máy (HMI) và Kết Nối SCADA

Tủ điều khiển hiện đại phải có khả năng giao tiếp:

HMI (Human Machine Interface): Màn hình cảm ứng được lắp đặt trên mặt tủ, cho phép người vận hành giám sát trạng thái, thay đổi các thông số (Set Point) và xem các cảnh báo một cách trực quan.
Tích hợp SCADA/BMS: Tủ điều khiển phải có cổng giao tiếp (thường là Modbus TCP/IP hoặc BACnet) để kết nối với Hệ thống Giám sát và Thu thập Dữ liệu (SCADA) hoặc Hệ thống Quản lý Tòa nhà (BMS), cho phép quản lý từ xa và tích hợp vào hệ thống tòa nhà thông minh.

Ⅳ. Kết Nối Kỹ Thuật: Mối Quan Hệ Cộng Sinh

Tủ Điện Động Lực và Tủ Điện Điều Khiển hoạt động trong một mối quan hệ cộng sinh không thể tách rời để tạo ra một hệ thống vận hành hoàn chỉnh.

1. Lệnh Điều Khiển và Thao Tác Đóng Cắt

Tủ điều khiển (PLC/Rơ-le) nhận tín hiệu từ môi trường (cảm biến áp suất/nhiệt độ) và xử lý.
Sau đó, PLC gửi lệnh điện áp thấp (24 V DC hoặc 220 V AC) đến các contactor/circuit breaker trong tủ động lực.
Contactor trong tủ động lực thực hiện thao tác đóng/cắt dòng điện công suất lớn (Điện Động Lực) để cấp hoặc ngắt nguồn cho tải (động cơ, máy bơm).

2. Sự Phối Hợp Bảo Vệ

Bảo vệ Động Lực (MCCB/ACB): Bảo vệ chống ngắn mạch và quá tải nặng.
Bảo vệ Điều Khiển (Rơ-le/PLC): Bảo vệ động cơ khỏi các lỗi vận hành phức tạp hơn như mất pha, đảo pha, nhiệt độ quá cao, hoặc chạy khô (đối với bơm).

Sự kết hợp này đảm bảo an toàn kép, bảo vệ cả tài sản (động cơ) và hệ thống phân phối điện tổng thể.

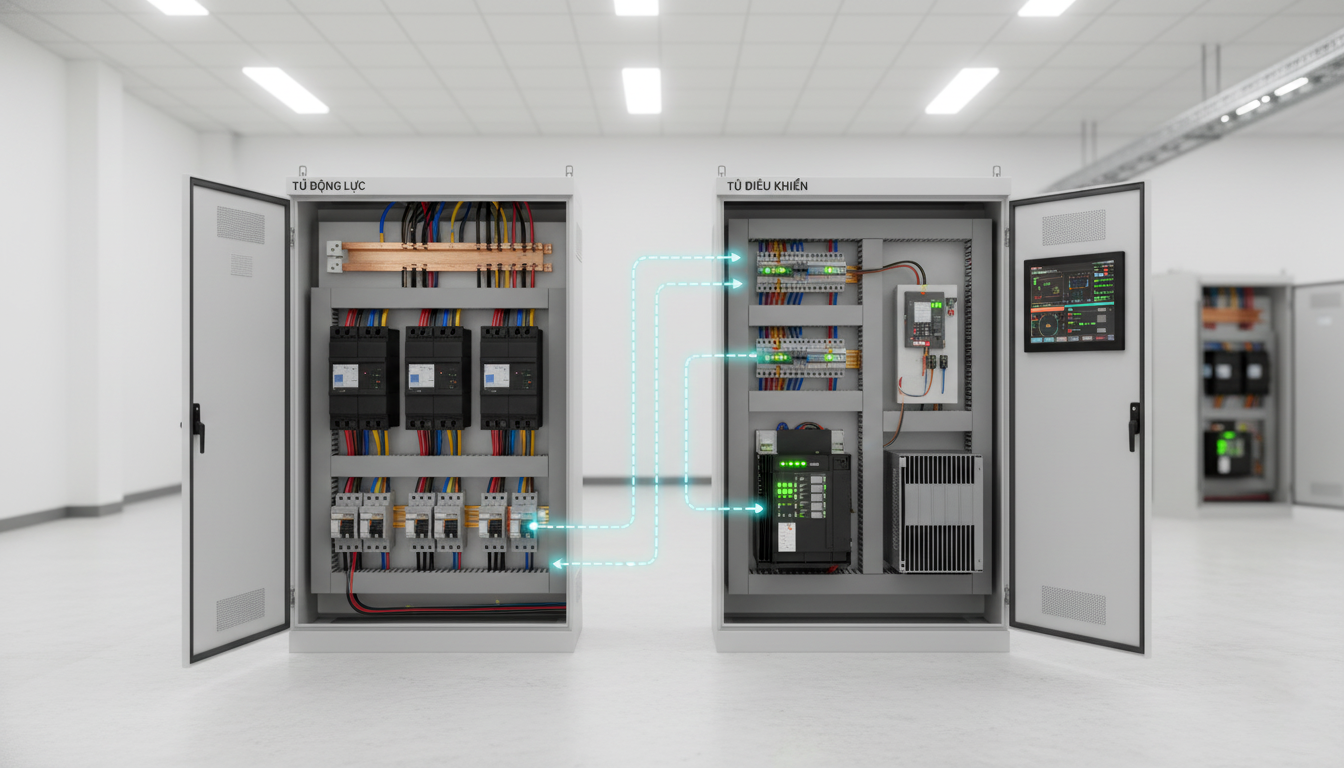

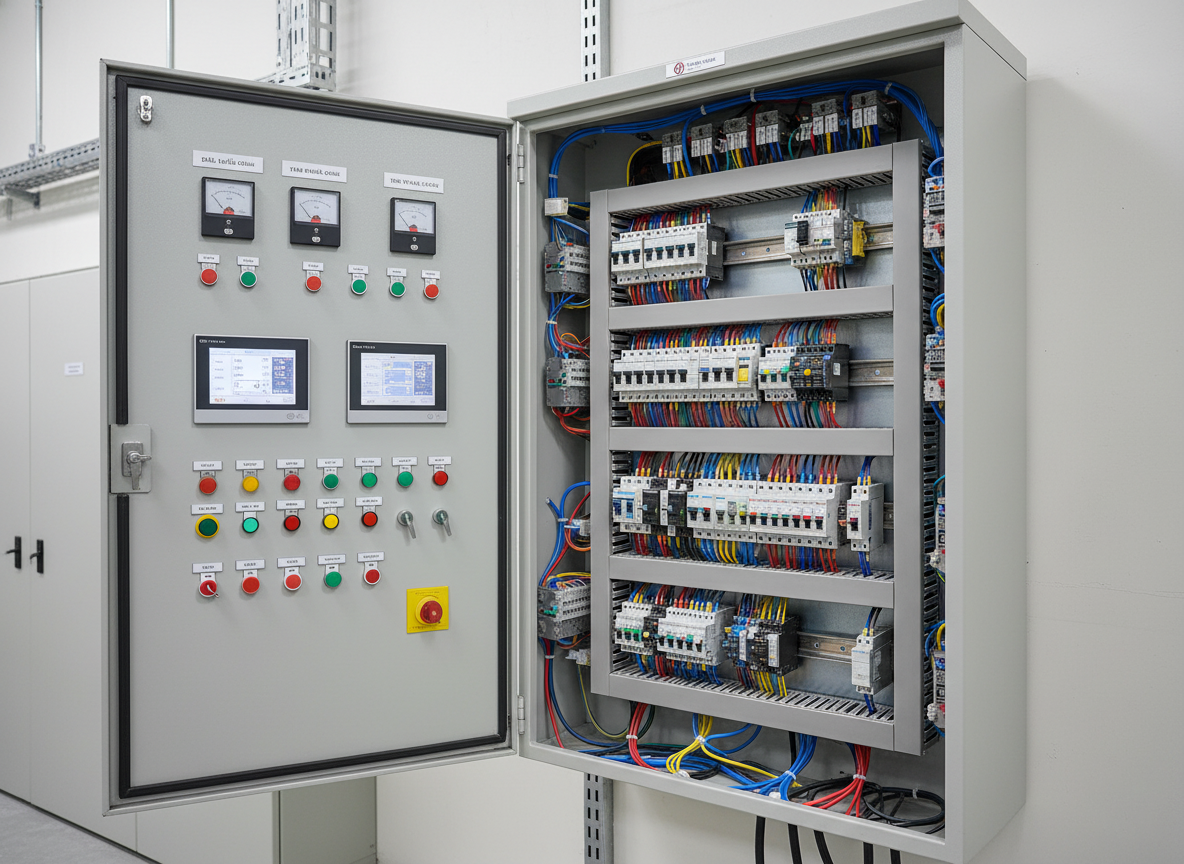

Mối Quan Hệ Cộng Sinh

Ⅴ. Tiêu Chuẩn Thiết Kế và Thi Công: Yếu Tố Quyết Định

Chất lượng của tủ điện không chỉ nằm ở linh kiện bên trong mà còn ở quy trình thiết kế và lắp đặt.

1. Tính Thẩm Mỹ và An Toàn Nội Bộ

Hệ thống Thanh Cái Đồng (Busbar System): Phải được tính toán tiết diện chuẩn xác (dựa trên dòng định mức và dòng ngắn mạch), bọc cách điện (Heat-shrink Sleeve) và bố trí gọn gàng, có khoảng cách an toàn (Clearance) theo tiêu chuẩn IEC 61439.
Đánh số Dây và Mã hóa Màu: Mỗi dây dẫn (kể cả dây điều khiển 24 V DC) phải được đánh số rõ ràng, và dây động lực phải tuân thủ mã màu tiêu chuẩn (L1/L2/L3/N/PE) để dễ dàng kiểm tra và bảo trì.

2. Tuân Thủ Tiêu Chuẩn Quốc Tế

Đơn vị thi công phải tuân thủ nghiêm ngặt các bộ tiêu chuẩn như:

IEC 61439 (Assembly of Low-Voltage Switchgear and Controlgear): Tiêu chuẩn toàn diện nhất về thiết kế, thử nghiệm và lắp ráp tủ điện hạ thế.
NFPA 70/NEC (National Electrical Code): Tiêu chuẩn an toàn điện áp dụng rộng rãi.

Việc tuân thủ tiêu chuẩn này đảm bảo tính an toàn điện, khả năng chịu nhiệt, và độ tin cậy của thiết bị trong suốt vòng đời của dự án.

Ⅵ. Kết Luận: Nền Tảng Cho Vận Hành Bền Vững

Tủ Nguồn Điện, với hai thành phần Điện Động Lực và Điện Điều Khiển, là nền tảng không thể thiếu để đảm bảo mọi hệ thống cơ điện hoạt động ổn định, hiệu quả và an toàn. Việc đầu tư vào thiết kế tủ điện chất lượng cao, sử dụng linh kiện chính hãng và tuân thủ các tiêu chuẩn lắp đặt quốc tế là đầu tư trực tiếp vào sự liên tục kinh doanh và tuổi thọ của toàn bộ thiết bị máy móc trong công trình.
