Bộ ảnh dự án Nhà Cánh Diều ghi lại công trình ở giai đoạn xây dựng và triển khai các tuyến kỹ thuật phía trên trần. AC Hà Nội giới thiệu hình ảnh thực tế của mặt bằng, hành lang và khu vực thi công để thể hiện quá trình phối hợp hạ tầng trước khi hoàn thiện công trình.

Đơn vị cung cấp và lắp đặt: Công ty TNHH Thương mại và Dịch vụ AC Hà Nội

LOẠI CÔNG TRÌNHCông trình xây dựng
DỰ ÁNNhà Cánh Diều
ĐƠN VỊ TRIỂN KHAIAC Hà Nội
Nội dung dự án
  1. Mặt bằng công trình trong giai đoạn xây dựng
  2. Tuyến kỹ thuật tại hành lang và khu vực phía trên trần
  3. Phối hợp hạ tầng cho hệ thống điều hòa
  4. Hình ảnh tiến độ và tổ chức thi công
Dự án Nhà Cánh Diều – Triển khai hạ tầng kỹ thuật – ảnh thực tế 1
Dự án Nhà Cánh Diều – Triển khai hạ tầng kỹ thuật – ảnh thực tế 2

Mặt bằng công trình trong giai đoạn xây dựng

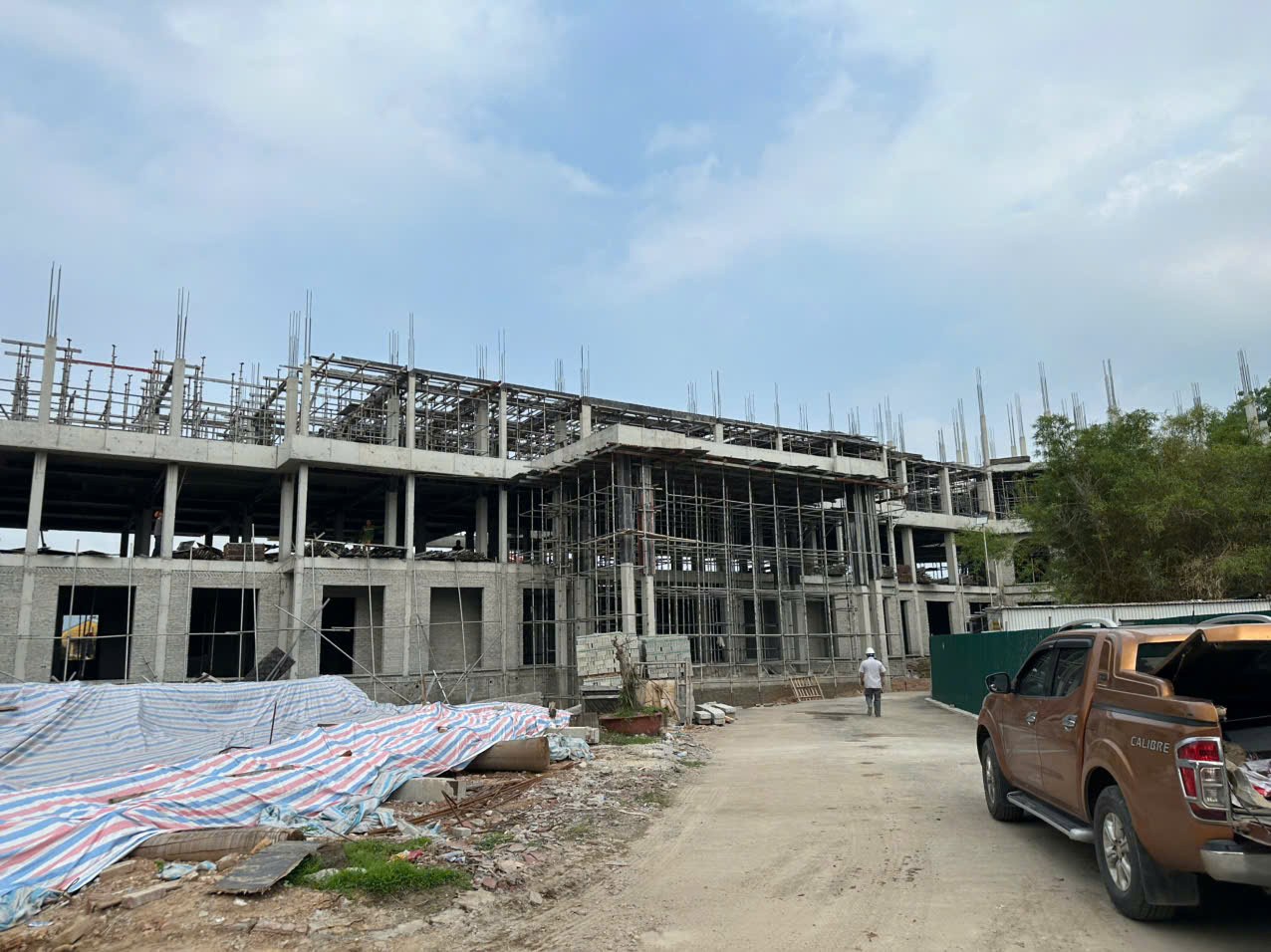

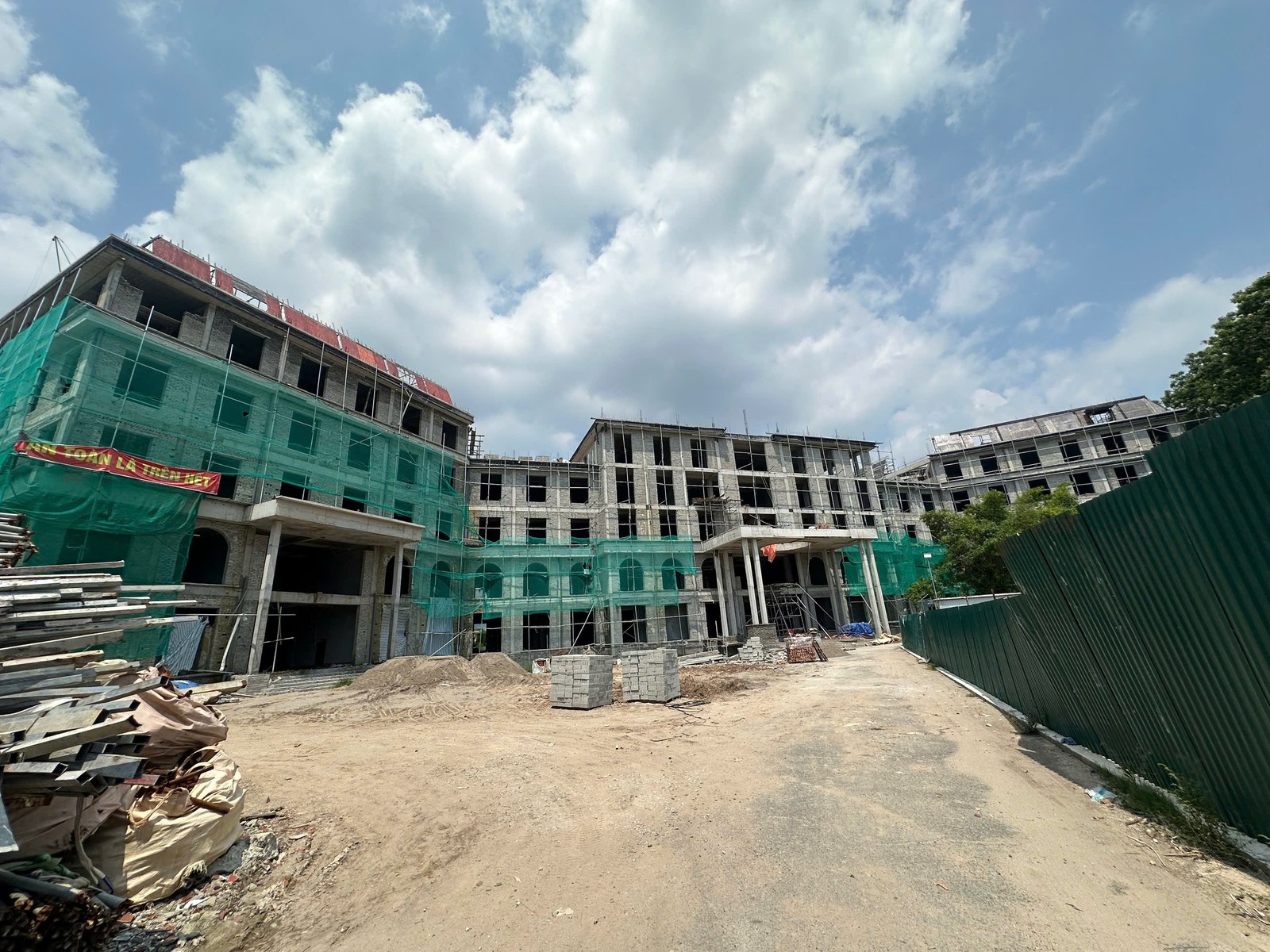

Ảnh tổng thể cho thấy các khối nhà đang thi công, có khu vực giàn giáo và phần kết cấu chưa hoàn thiện. Ở giai đoạn này, tổ chức tuyến kỹ thuật cần bám theo mặt bằng xây dựng để dành đúng không gian cho các hệ thống sẽ lắp đặt. Việc phối hợp từ sớm giúp giảm giao cắt và hạn chế sửa đổi khi đã đóng trần.

Dự án Nhà Cánh Diều – Triển khai hạ tầng kỹ thuật – ảnh thực tế 3
Dự án Nhà Cánh Diều – Triển khai hạ tầng kỹ thuật – ảnh thực tế 7

Tham khảo cấu hình dàn nóng cho công trình có nhu cầu tương tự: Dàn Nóng VRV-H Daikin Loại Tiêu Chuẩn RXYQ16BYM 16HP 2 Chiều. Đây là sản phẩm tham khảo; cấu hình lắp đặt được xác định theo khảo sát và hồ sơ của từng công trình.

Tuyến kỹ thuật tại hành lang và khu vực phía trên trần

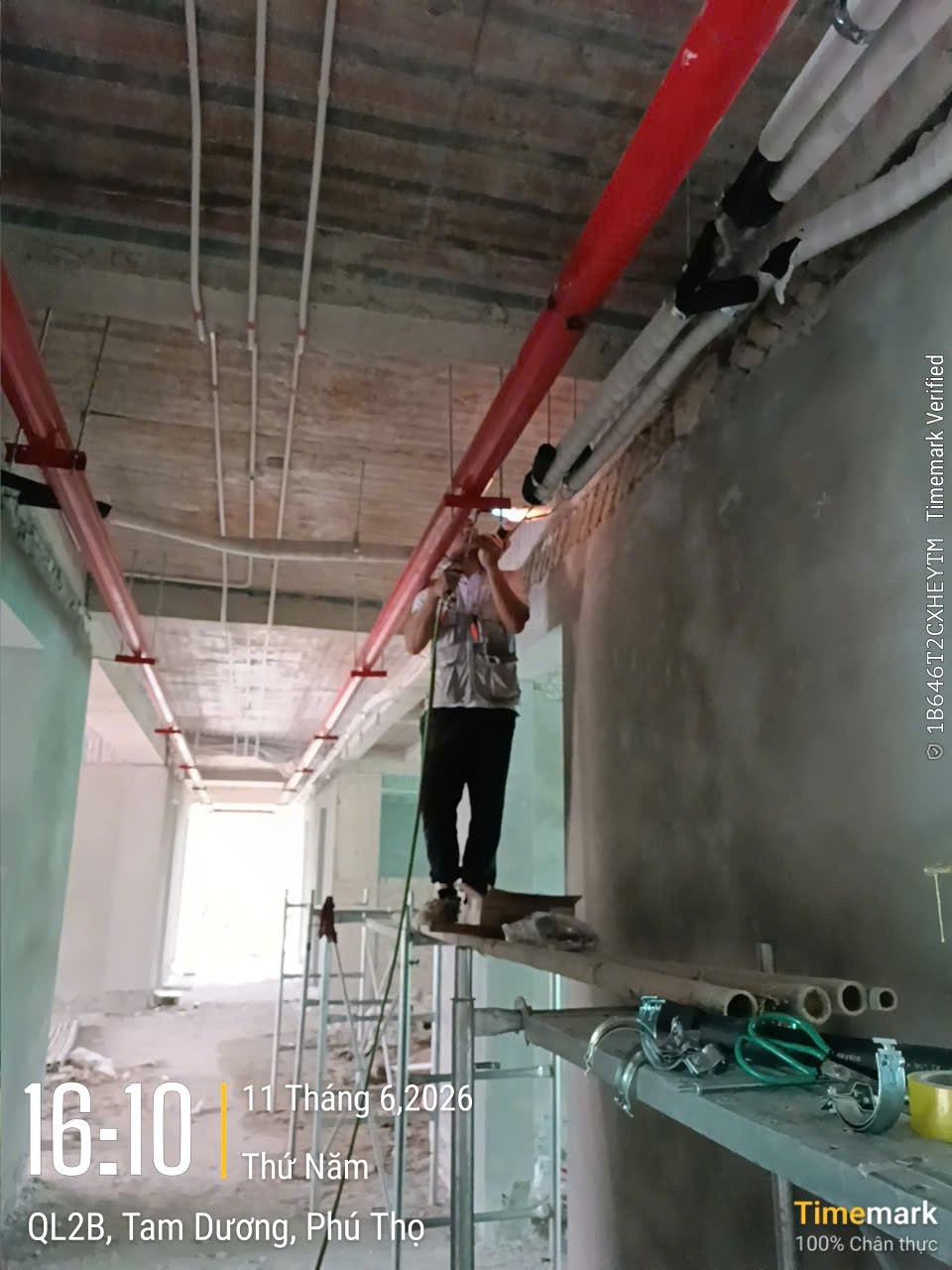

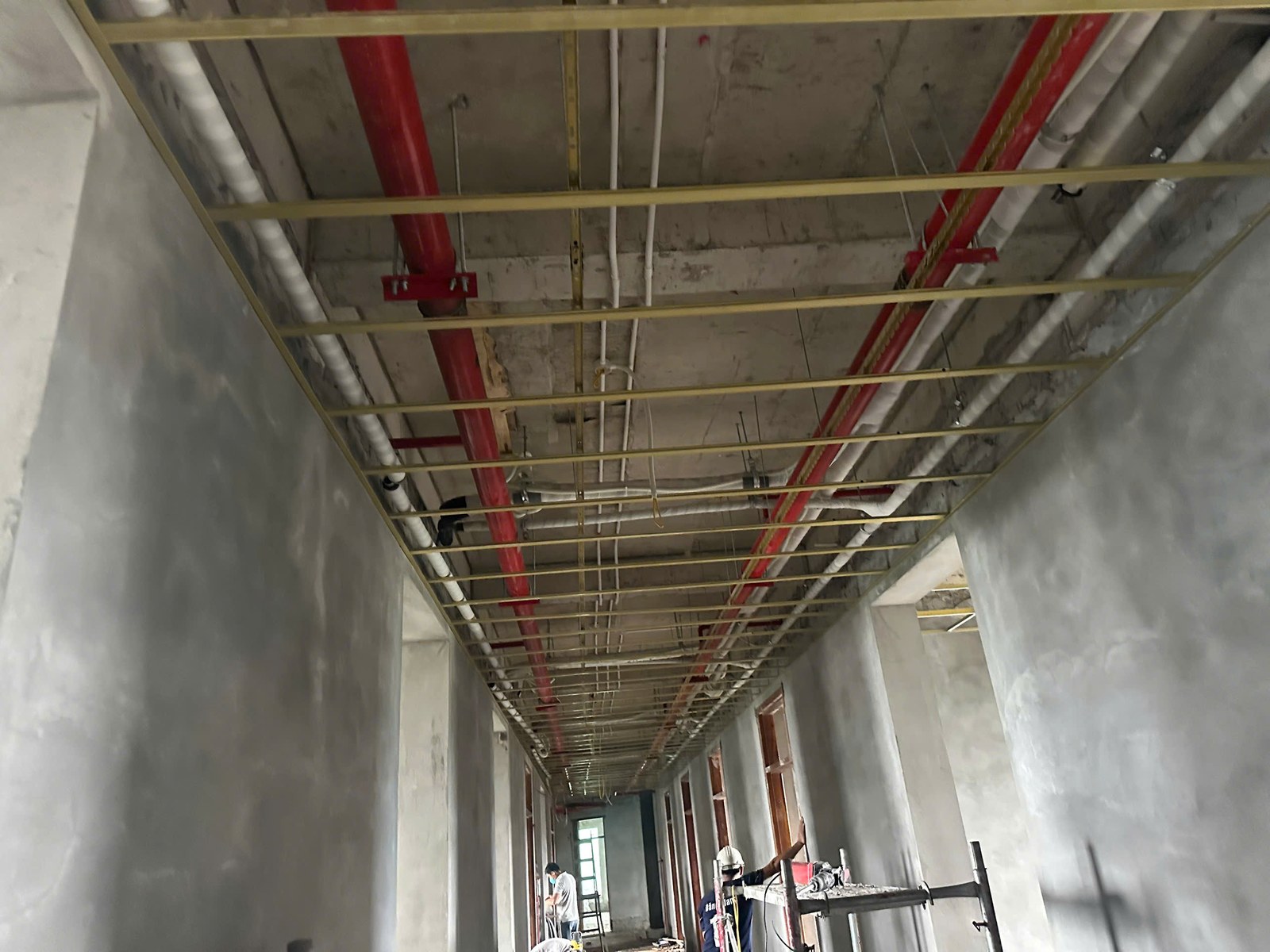

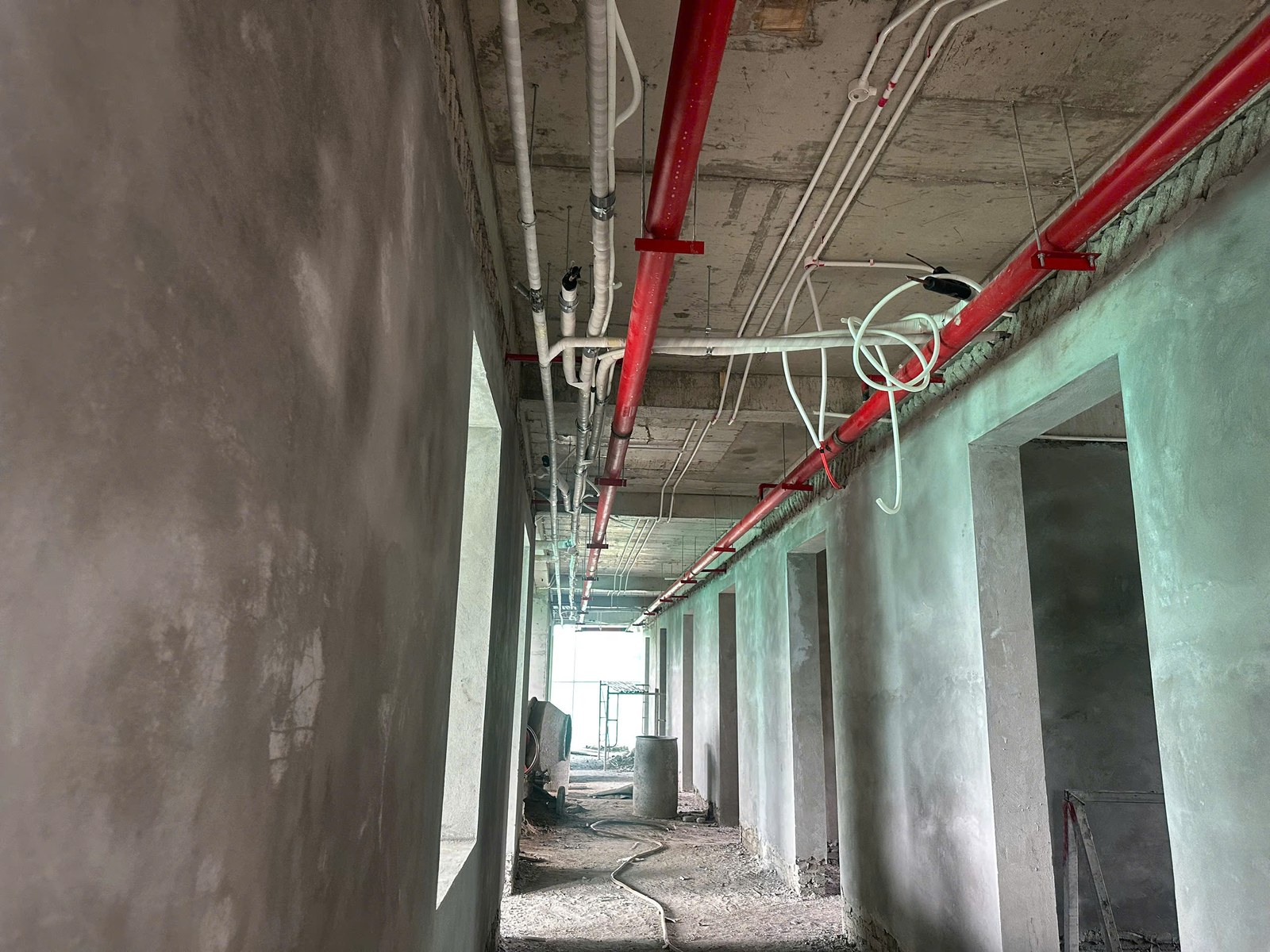

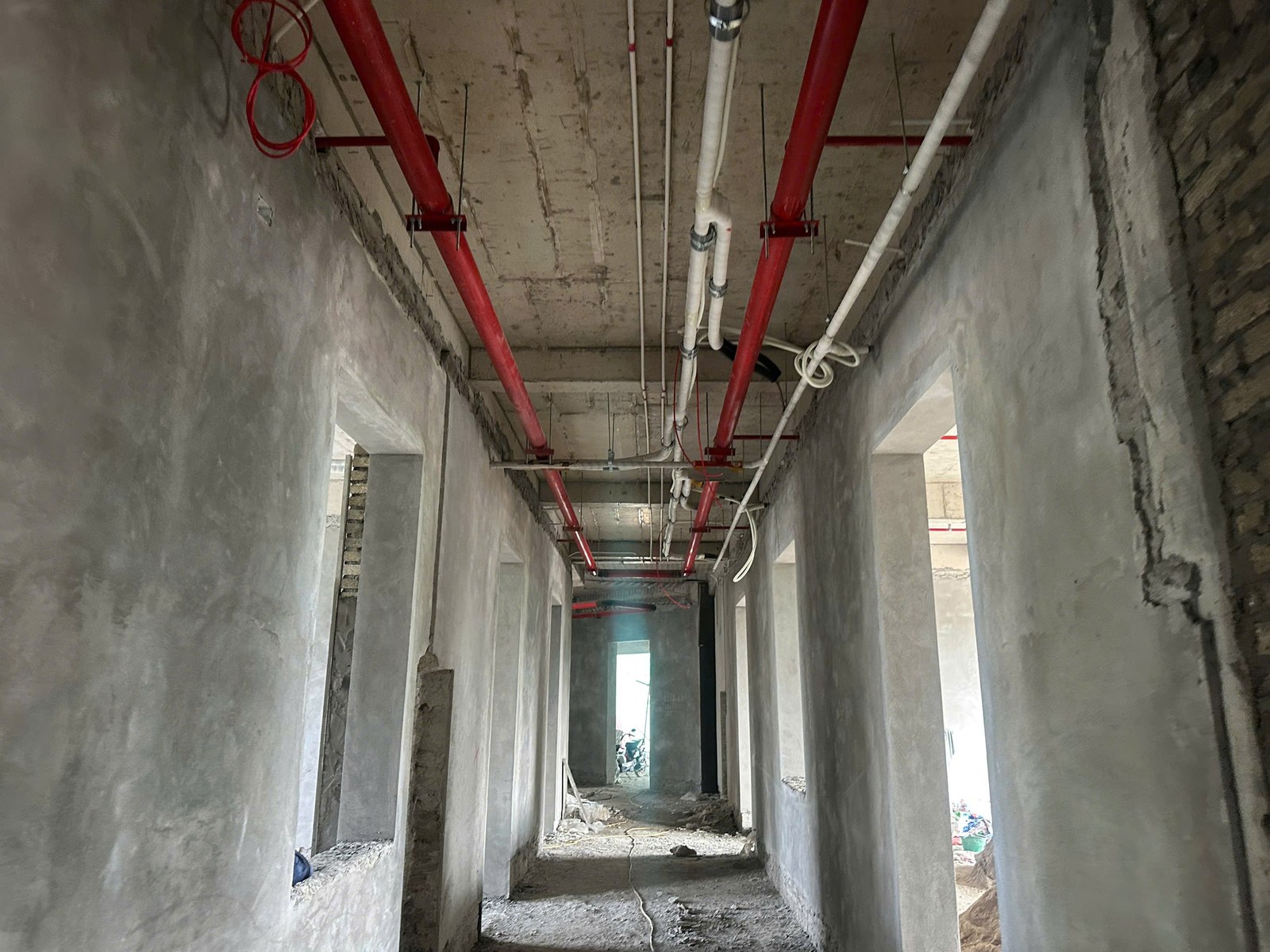

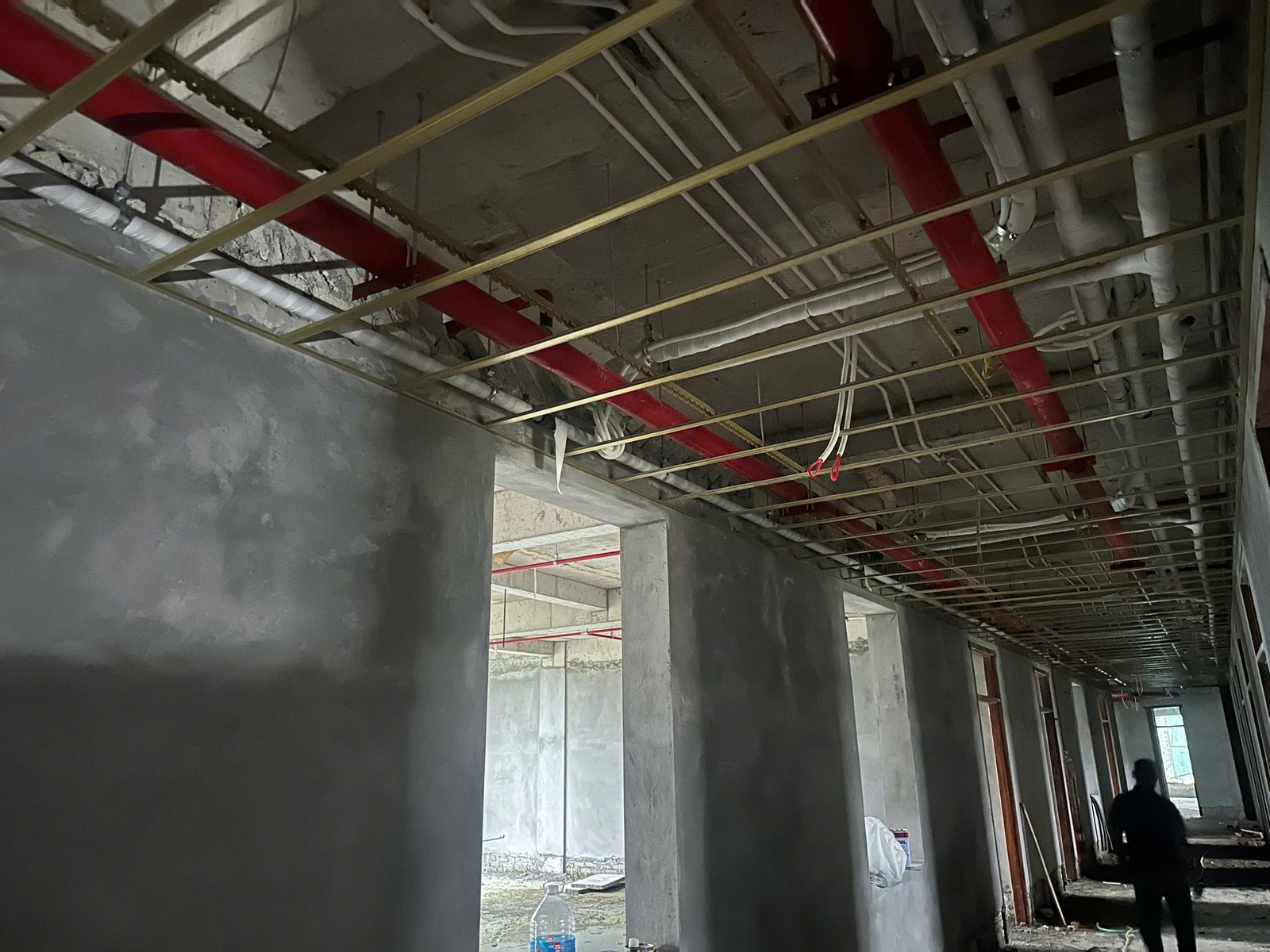

Các ảnh bên trong ghi lại đường ống, hệ treo và các tuyến chạy dọc hành lang. Những vị trí này cần được phối hợp về cao độ và lối tiếp cận trước khi hoàn thiện. Khi một công trình có nhiều hệ kỹ thuật đi chung, bản vẽ và việc trao đổi giữa các đội thi công giữ vai trò quan trọng để tránh xung đột.

Dự án Nhà Cánh Diều – Triển khai hạ tầng kỹ thuật – ảnh thực tế 4
Dự án Nhà Cánh Diều – Triển khai hạ tầng kỹ thuật – ảnh thực tế 5

Với phương án giấu trần, có thể tham khảo thiết bị: Dàn lạnh VRV Daikin giấu trần nối ống gió 2 chiều FXMQ100PAVE (Hồi sau). Đây là sản phẩm tham khảo; cấu hình lắp đặt được xác định theo khảo sát và hồ sơ của từng công trình.

Phối hợp hạ tầng cho hệ thống điều hòa

Trong công tác chuẩn bị hệ thống HVAC, vị trí dự kiến của thiết bị, ống đồng điều hòa, thoát nước ngưng và nguồn điện cần được rà soát theo bản vẽ hệ thống điều hòa. Mỗi tuyến kỹ thuật phải có không gian thao tác và kiểm tra phù hợp. Đây là những nội dung cần làm rõ khi tư vấn thiết kế hệ thống điều hòa cho công trình có nhiều phòng.

Dự án Nhà Cánh Diều – Triển khai hạ tầng kỹ thuật – ảnh thực tế 6
Dự án Nhà Cánh Diều – Triển khai hạ tầng kỹ thuật – ảnh thực tế 8

Tham khảo lựa chọn cassette trong danh mục sản phẩm: Dàn lạnh VRV Daikin Cassette âm trần 2 chiều 24.200 BTU FXFQ63AVM (Đa hướng thổi). Đây là sản phẩm tham khảo; cấu hình lắp đặt được xác định theo khảo sát và hồ sơ của từng công trình.

Hình ảnh tiến độ và tổ chức thi công

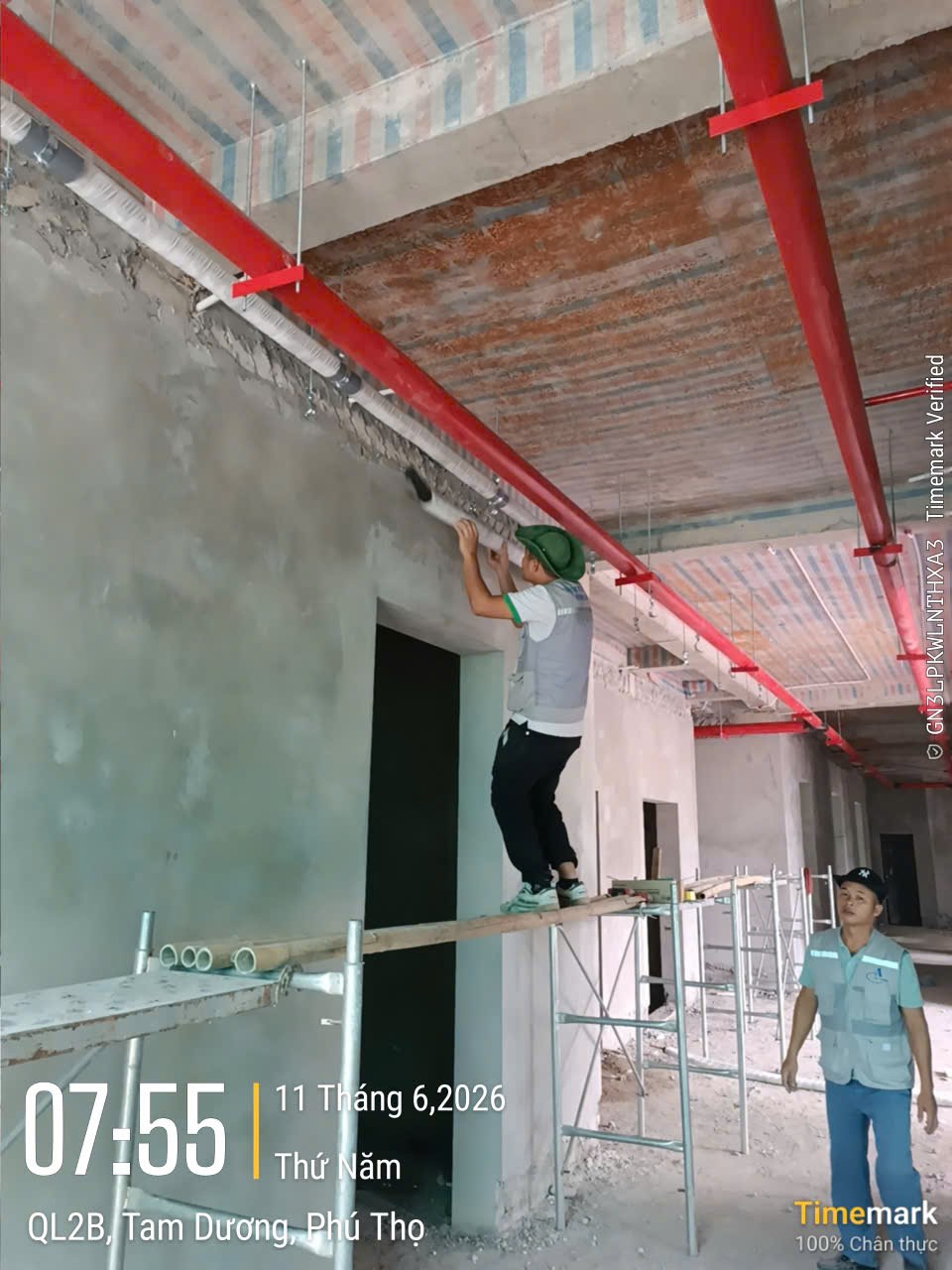

Các góc chụp tổng thể và chi tiết trong bài phản ánh giai đoạn triển khai hạ tầng. AC Hà Nội chú trọng phối hợp mặt bằng với tiến độ xây dựng, tổ chức các tuyến kỹ thuật gọn và lưu giữ ảnh theo từng khu vực. Hồ sơ ảnh giúp theo dõi thay đổi trên công trường và hỗ trợ đối chiếu khi bước sang các hạng mục tiếp theo.
