Công trình biệt thự Phúc Yên - Phú Thọ

Phối hợp hệ thống điều hòa trong công trình nhiều tầng

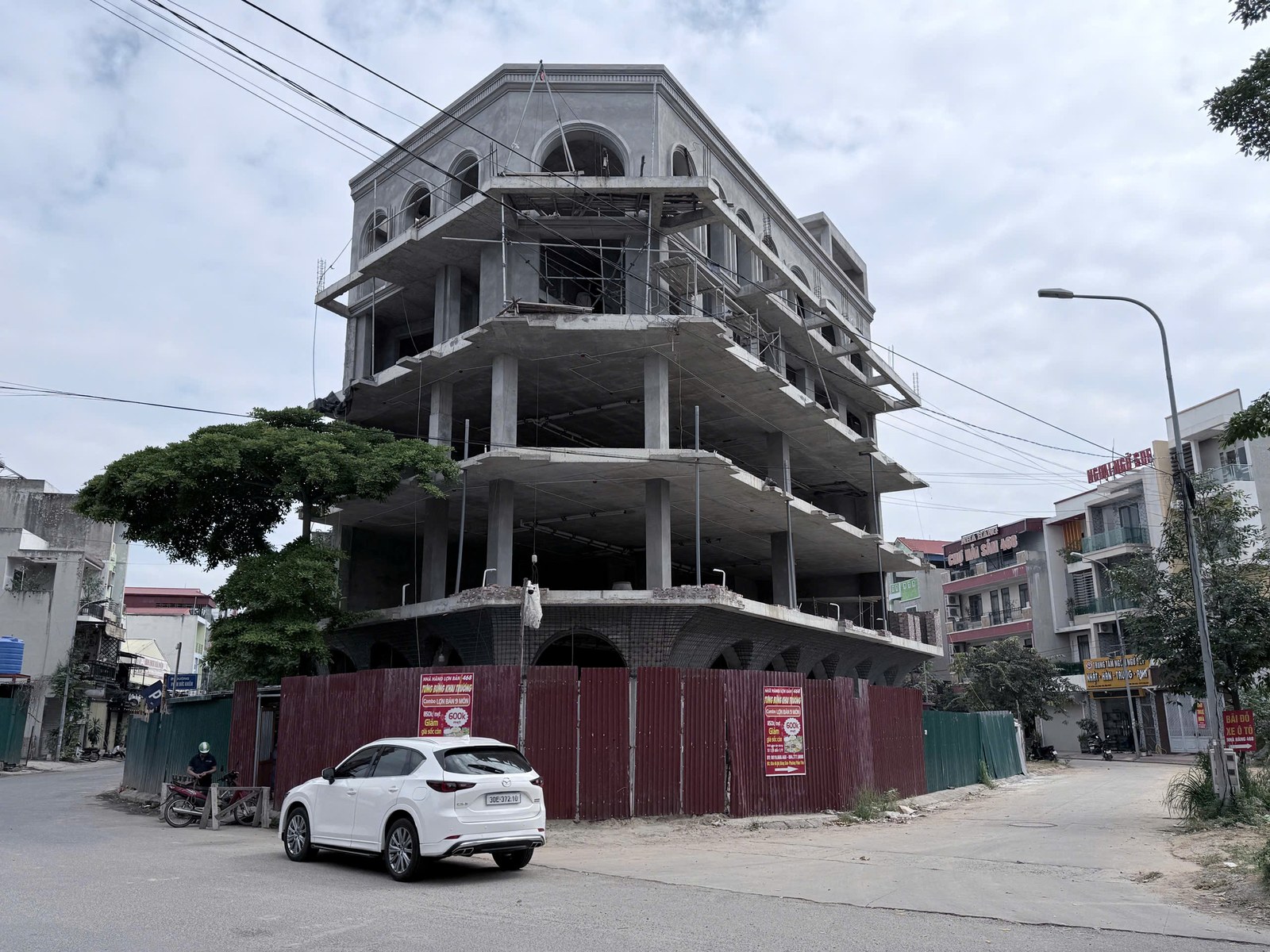

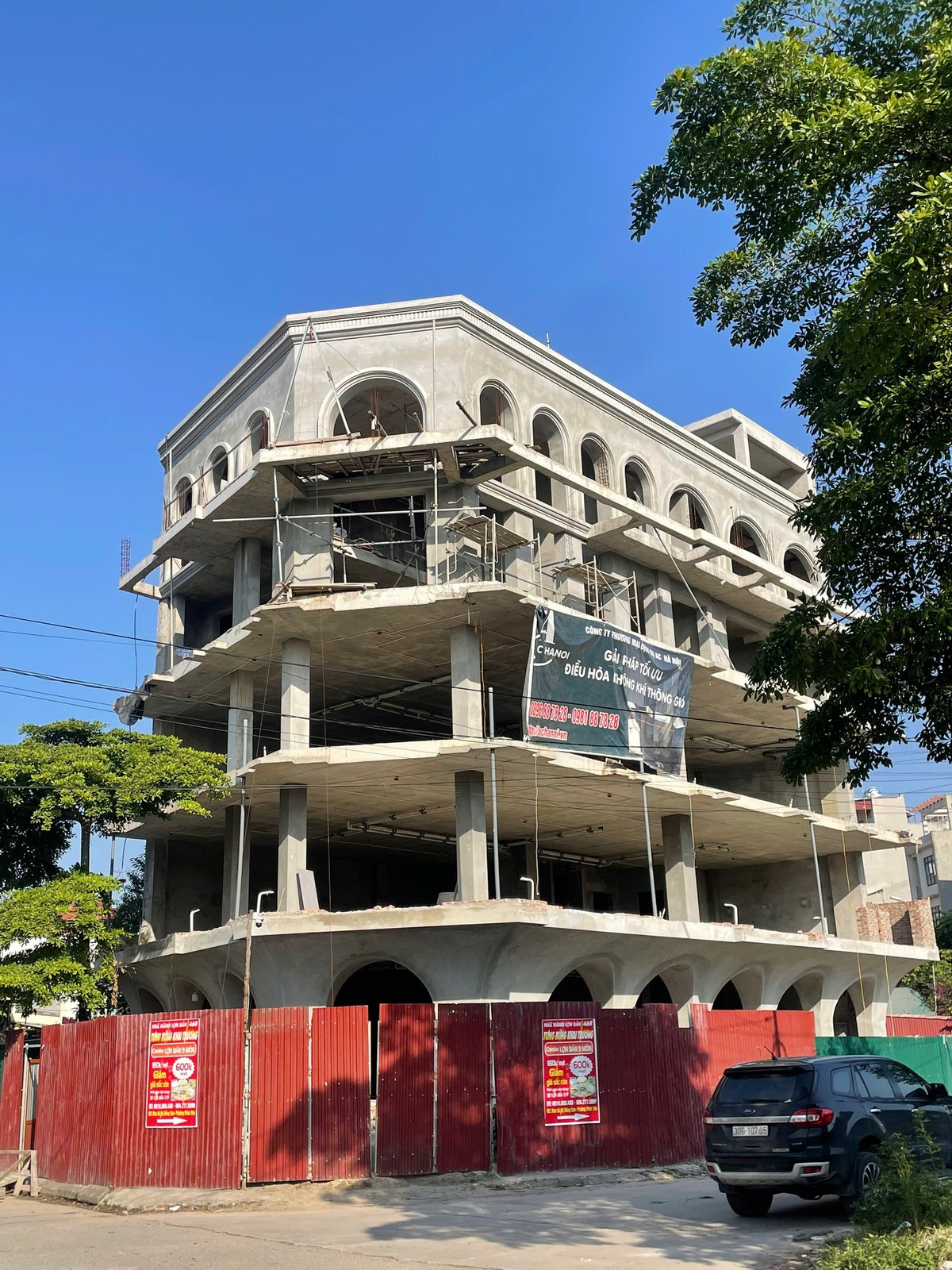

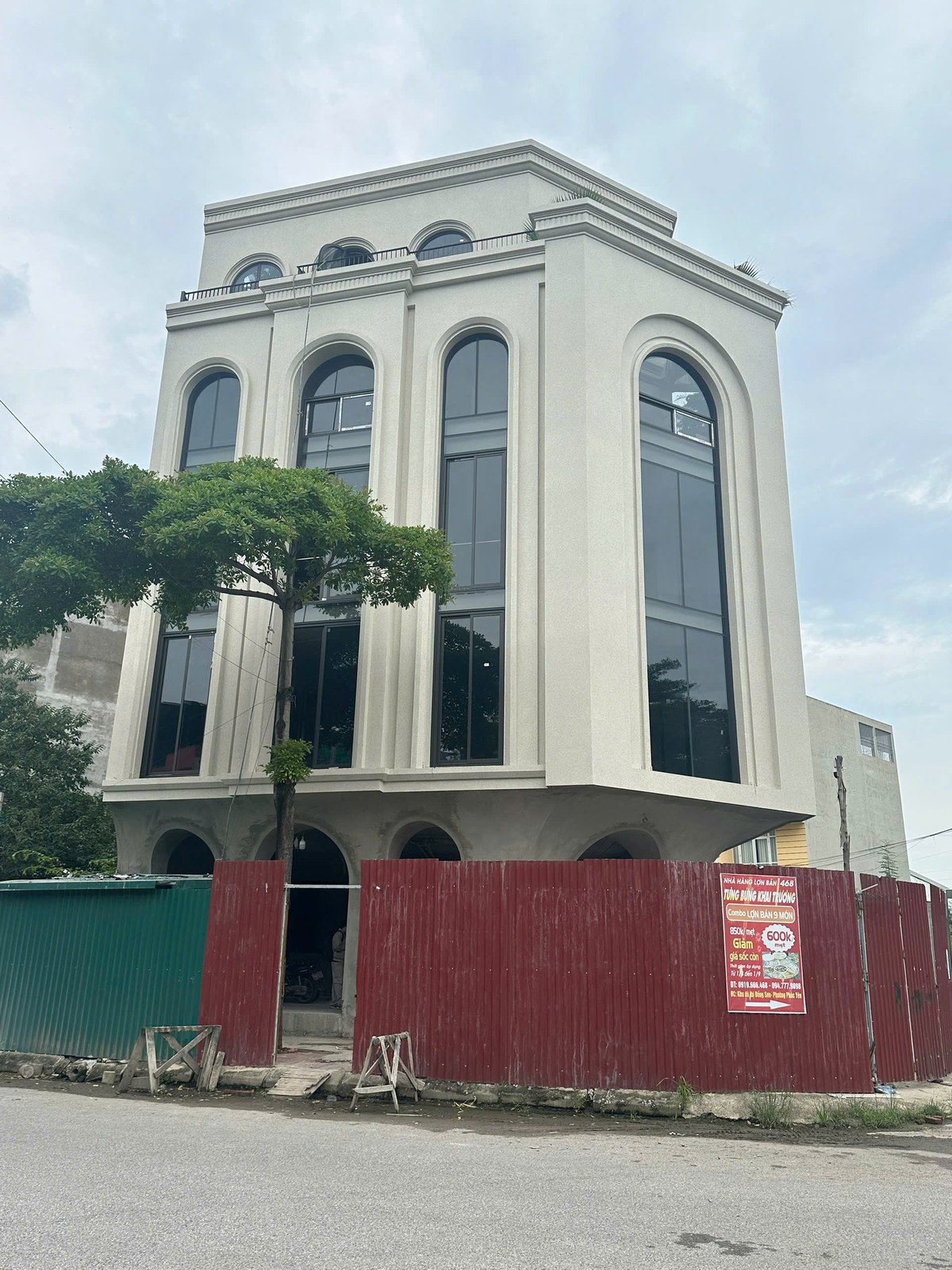

Ảnh mặt ngoài cho thấy công trình có nhiều tầng với các ô cửa và chi tiết vòm. Bên trong, tuyến kỹ thuật đi qua các phòng và khoảng trần có cao độ khác nhau. Vì vậy, việc thiết kế hệ thống HVAC cần tính đến vị trí dầm, hệ treo và tuyến đi ống để các hạng mục không chồng chéo khi hoàn thiện.

Tham khảo cấu hình dàn nóng cho công trình có nhu cầu tương tự: Dàn Nóng VRV – IV S Daikin RXYMQ4AVE (4HP) 2 chiều. Đây là sản phẩm tham khảo; cấu hình lắp đặt được xác định theo khảo sát và hồ sơ của từng công trình.

Giấu trần nối ống gió và các vị trí cassette

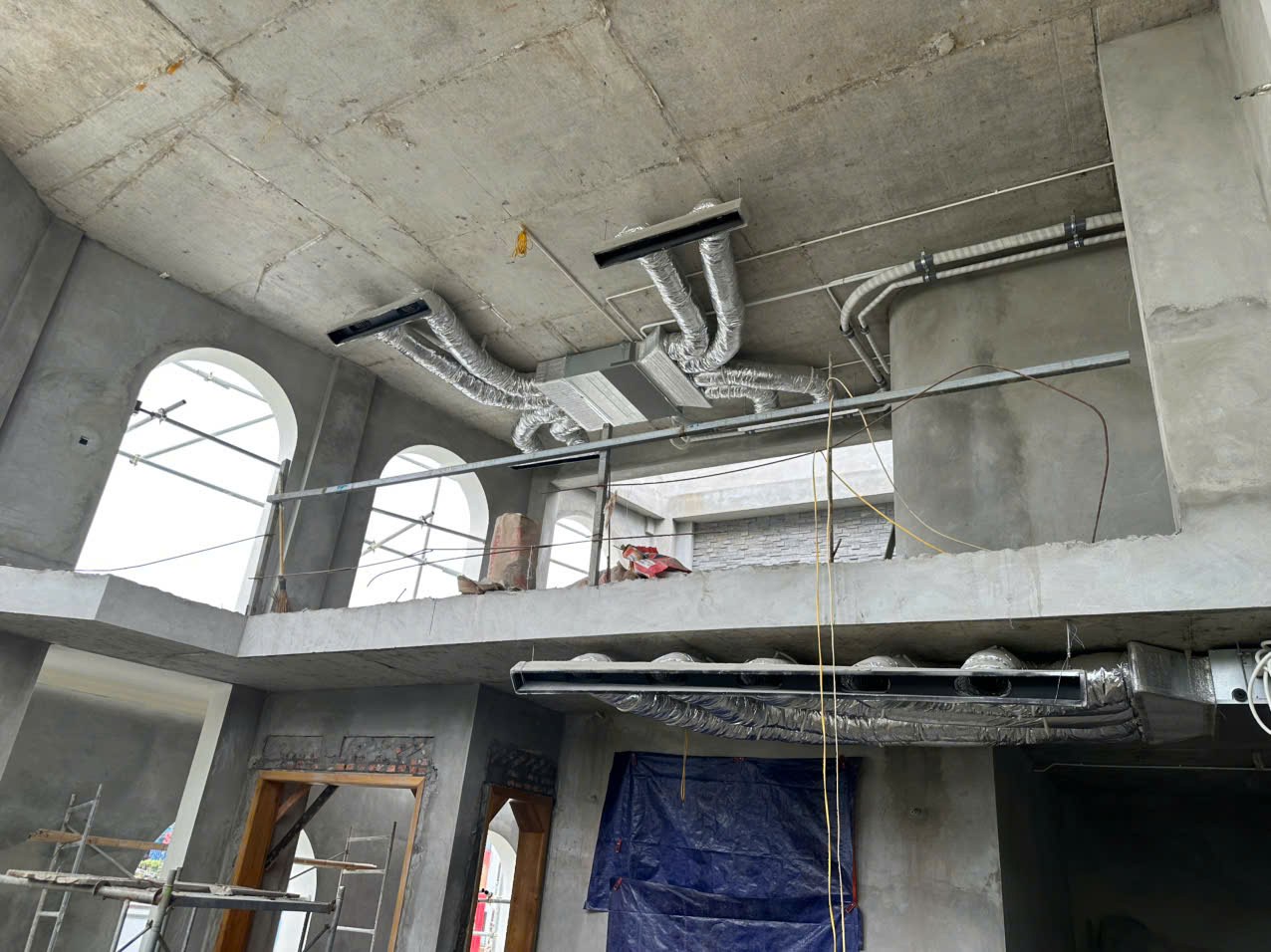

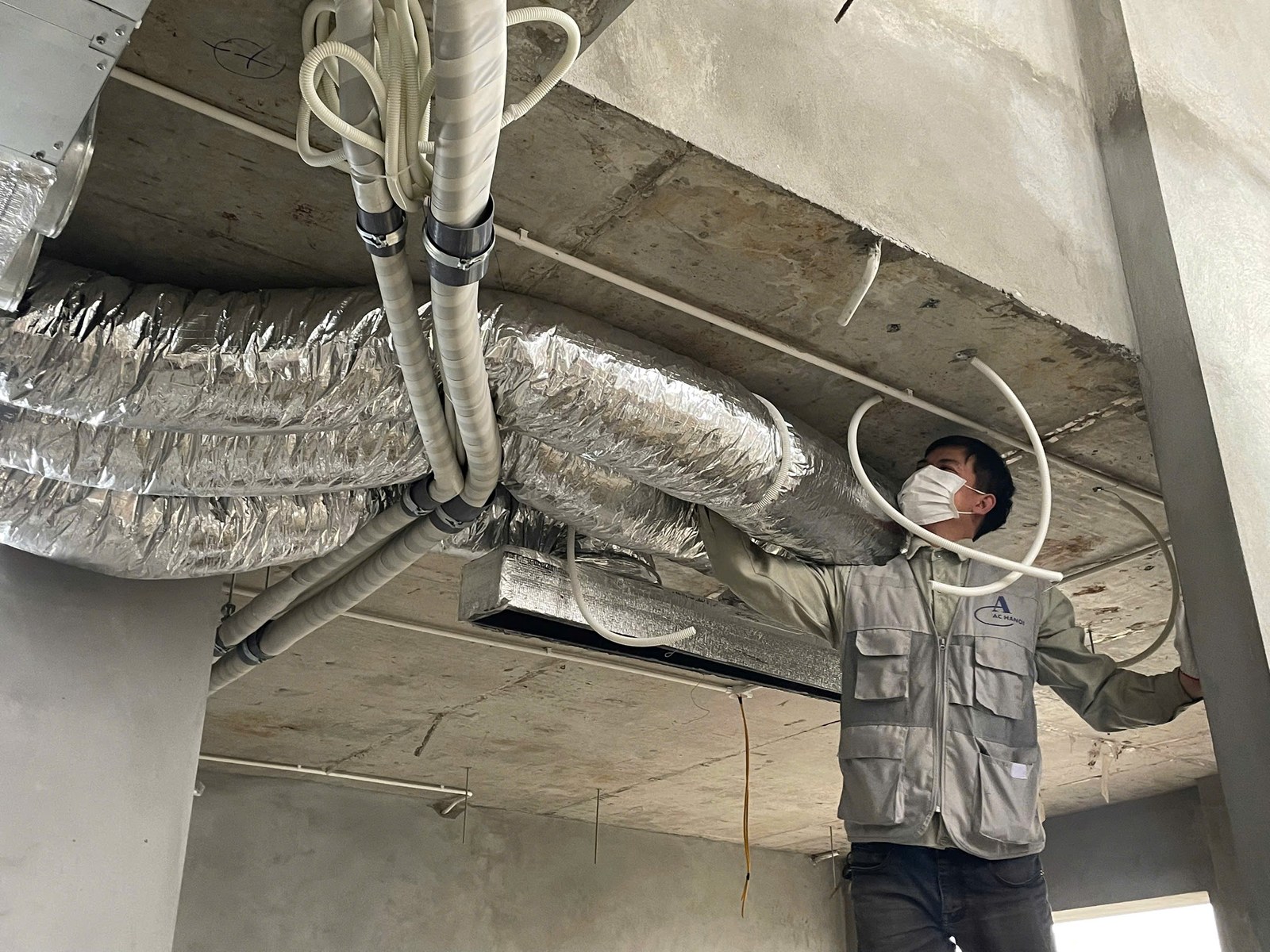

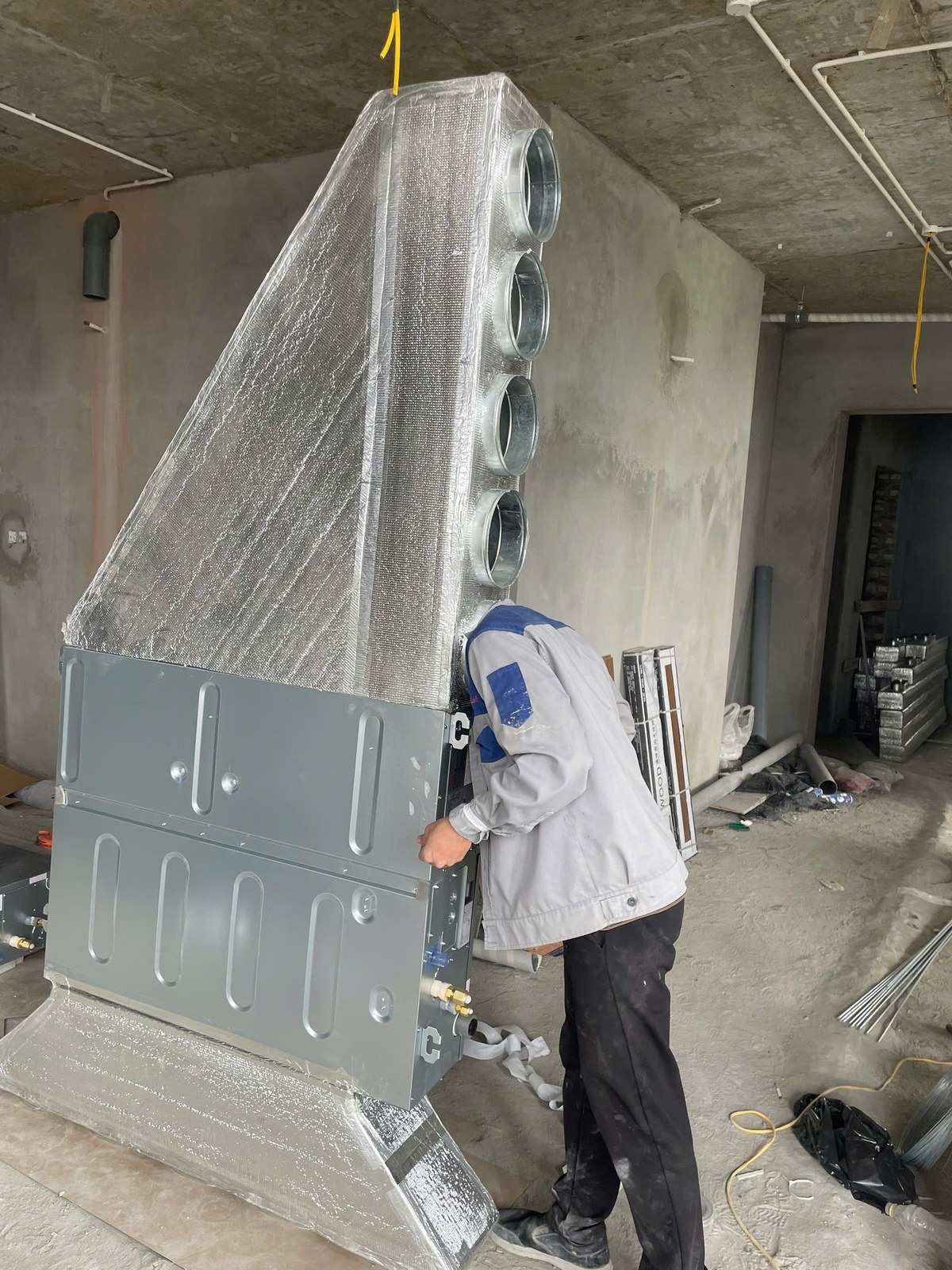

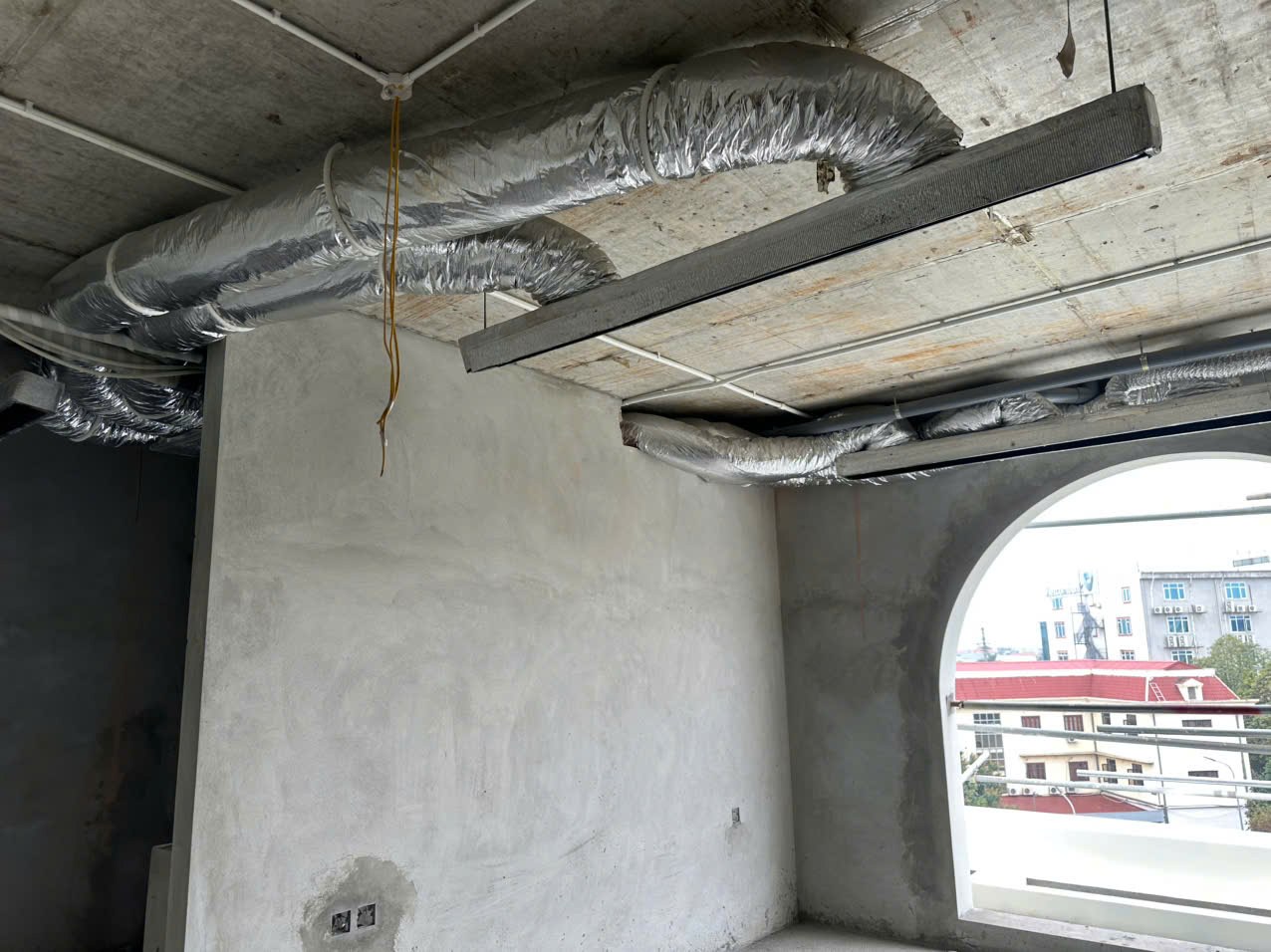

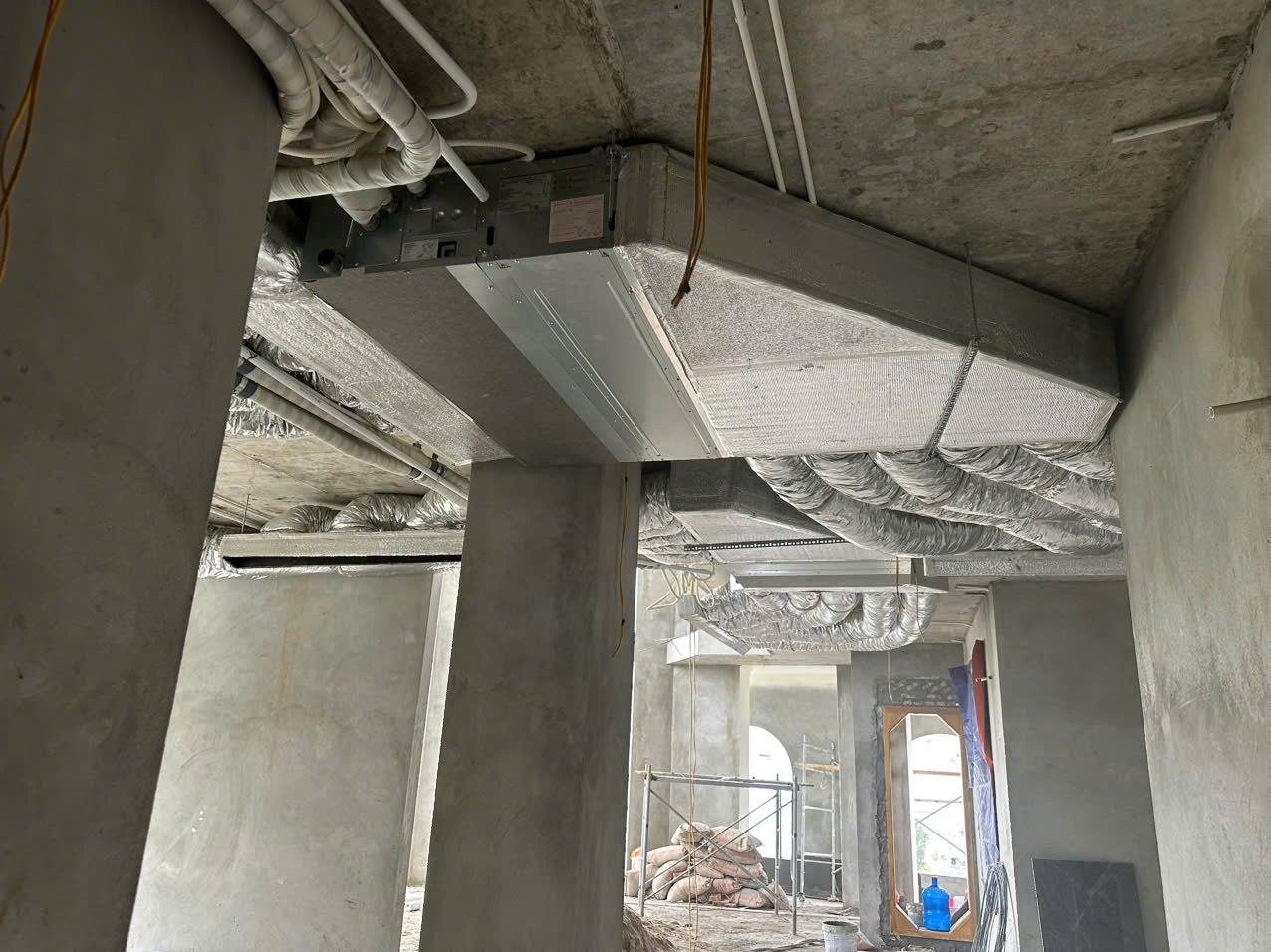

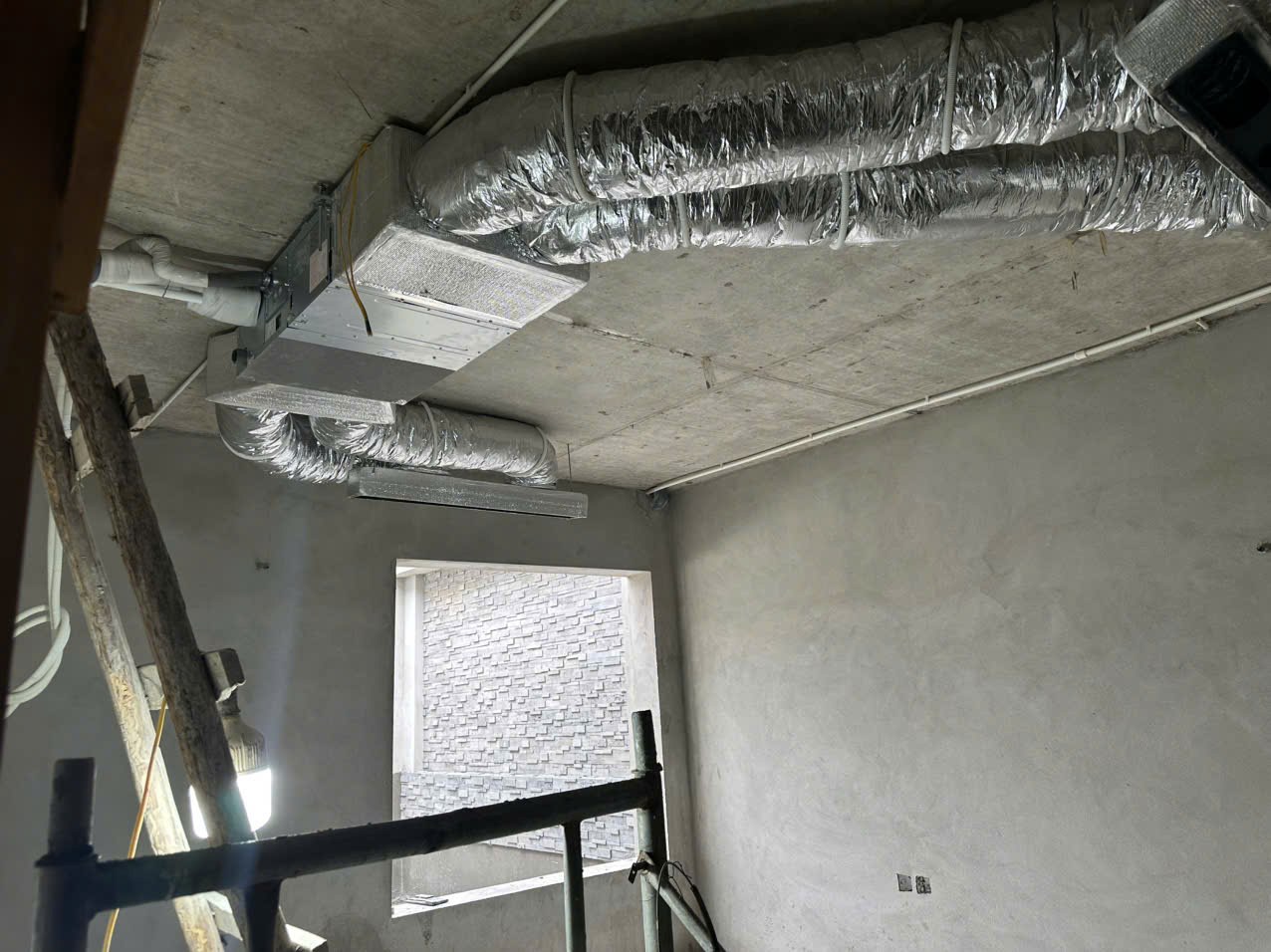

Nhiều ảnh thể hiện dàn lạnh giấu trần cùng các ống gió mềm bọc cách nhiệt. Một số vị trí khác dùng dàn lạnh cassette. Hai cách bố trí cho phép xử lý các không gian có điều kiện trần khác nhau; lựa chọn cụ thể cần phù hợp chiều cao trần, nhu cầu sử dụng và khả năng tổ chức cửa gió.

Với phương án giấu trần, có thể tham khảo thiết bị: Dàn Lạnh VRV Daikin Giấu Trần Nối Ống Gió 2 Chiều FXDQ20PBVE Dạng Mỏng (Loại Tiêu Chuẩn Có Bơm Nước Xả). Đây là sản phẩm tham khảo; cấu hình lắp đặt được xác định theo khảo sát và hồ sơ của từng công trình.

Chi tiết thi công và khả năng tiếp cận thiết bị

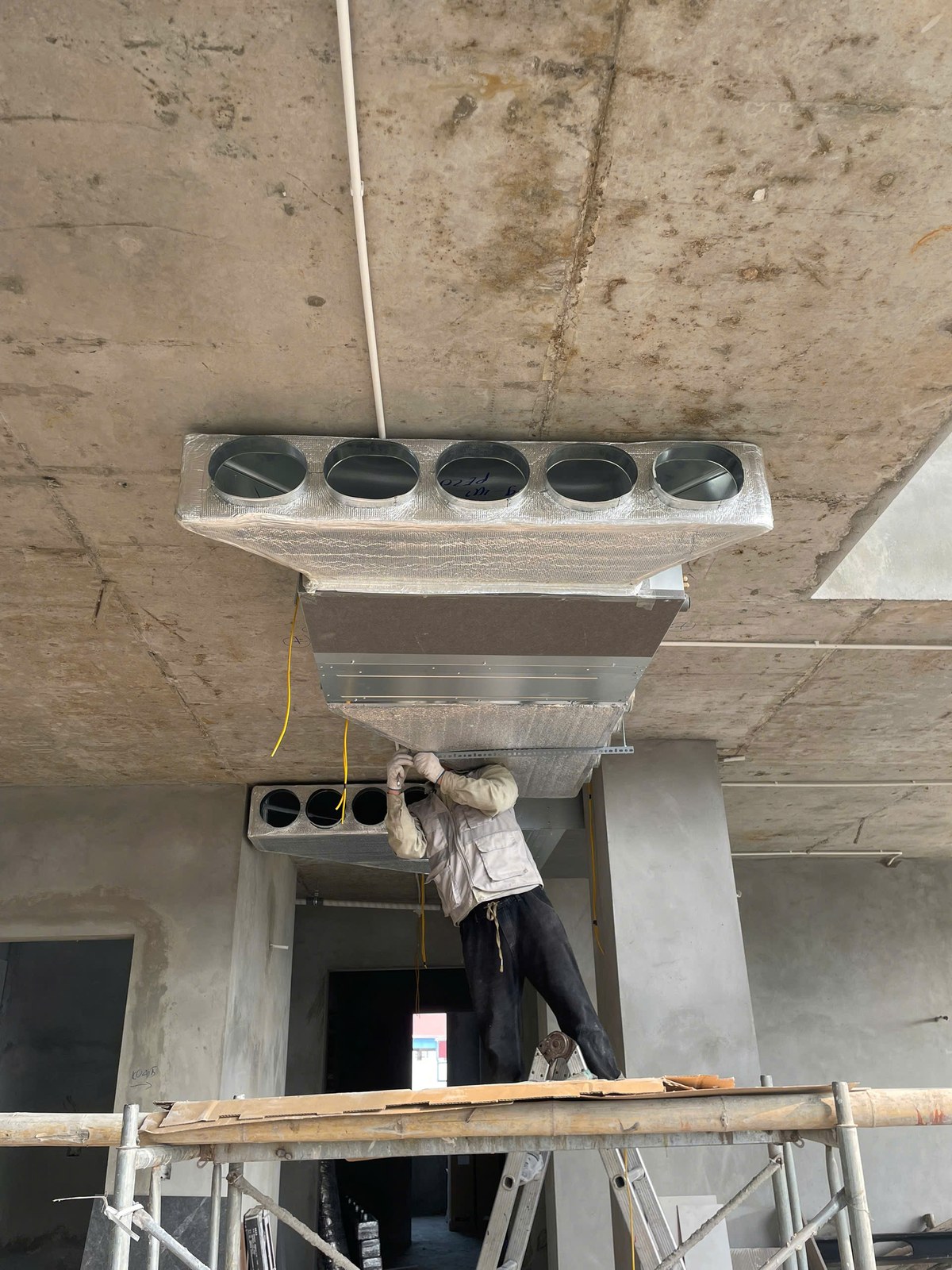

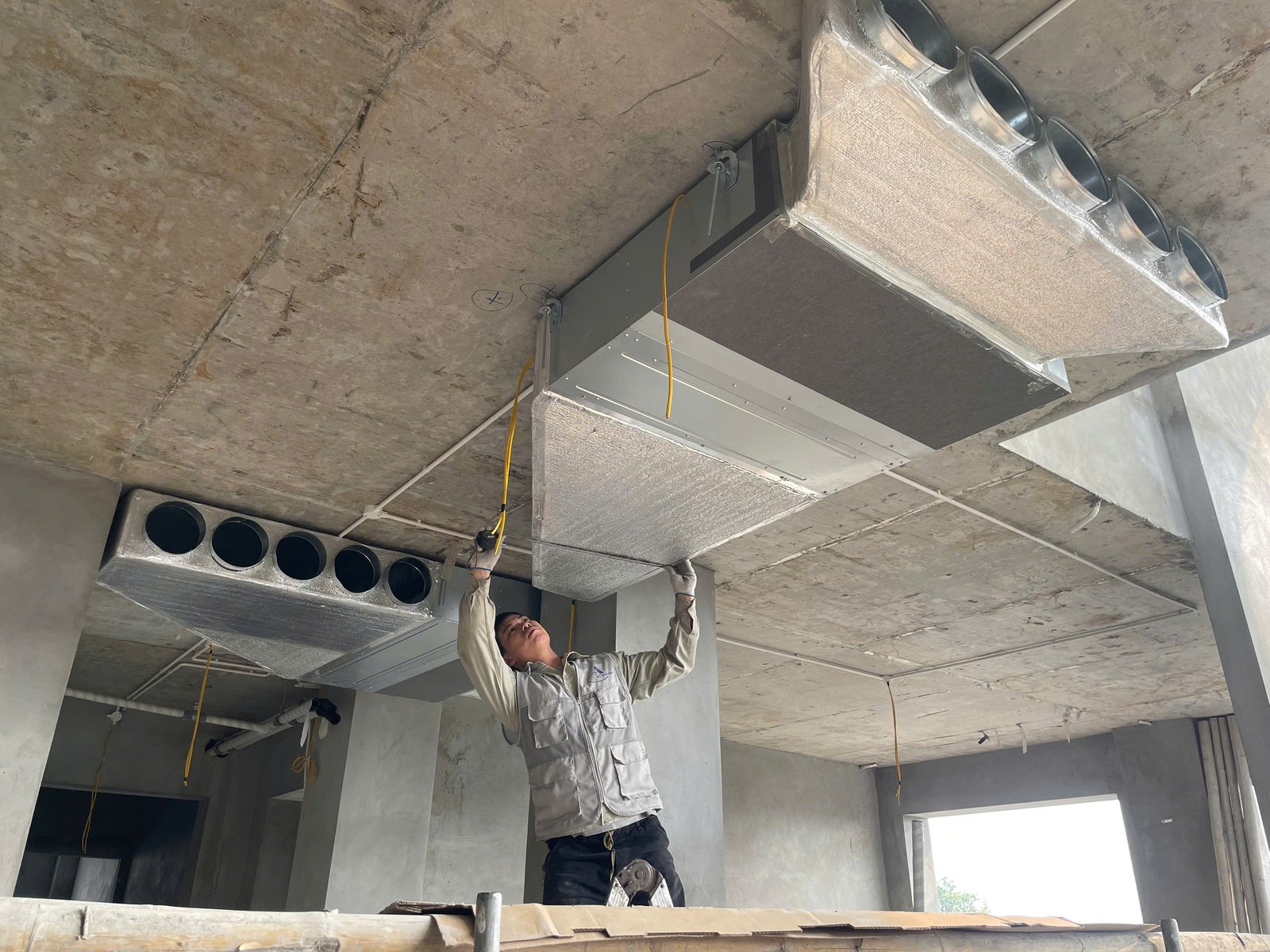

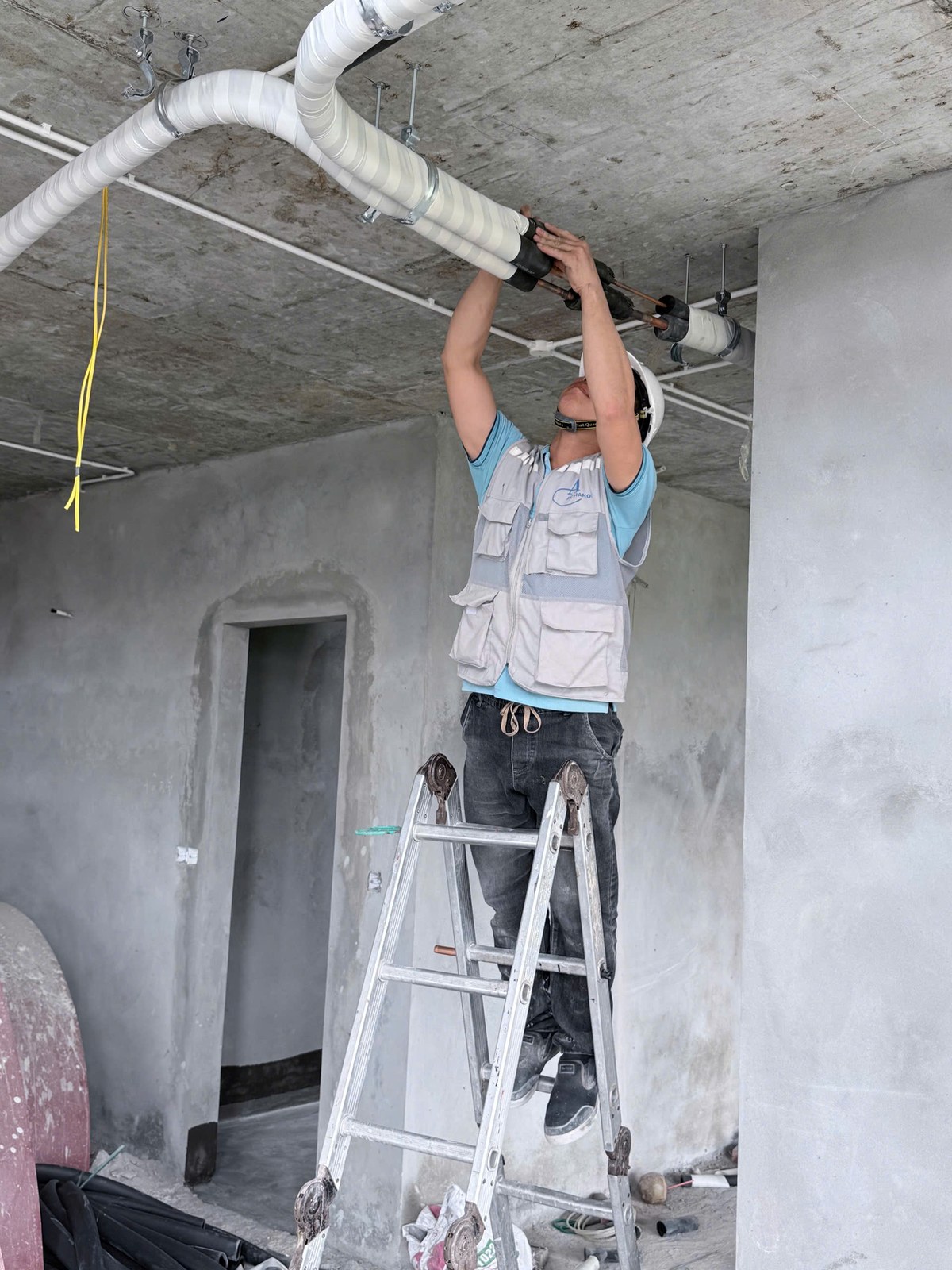

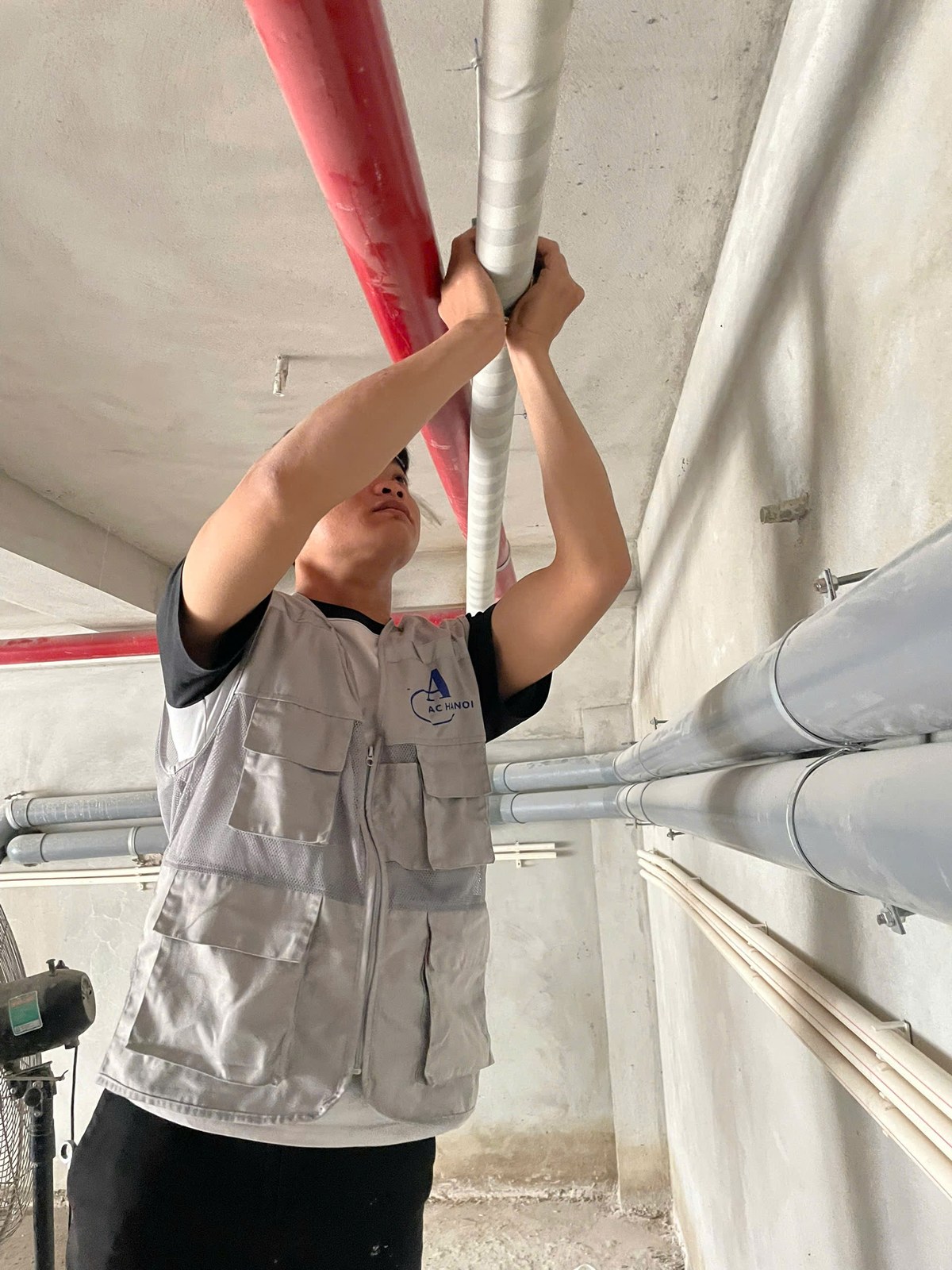

Kỹ thuật viên thực hiện các đoạn nối và lắp thiết bị khi phần trần còn mở. Với điều hòa giấu trần nối ống gió, cần phối hợp cửa thăm gần khu vực máy, điểm nối và đường thoát nước. Bảo ôn đường ống cùng cách bố trí cửa gió góp phần tạo điều kiện vận hành ổn định và thuận tiện khi kiểm tra.

Tham khảo lựa chọn cassette trong danh mục sản phẩm: Dàn lạnh VRV Daikin Cassette âm trần 2 chiều 9.600 BTU FXFSQ25AVM (Đa hướng thổi có cảm biến). Đây là sản phẩm tham khảo; cấu hình lắp đặt được xác định theo khảo sát và hồ sơ của từng công trình.

Từ phần thô đến các không gian hoàn thiện

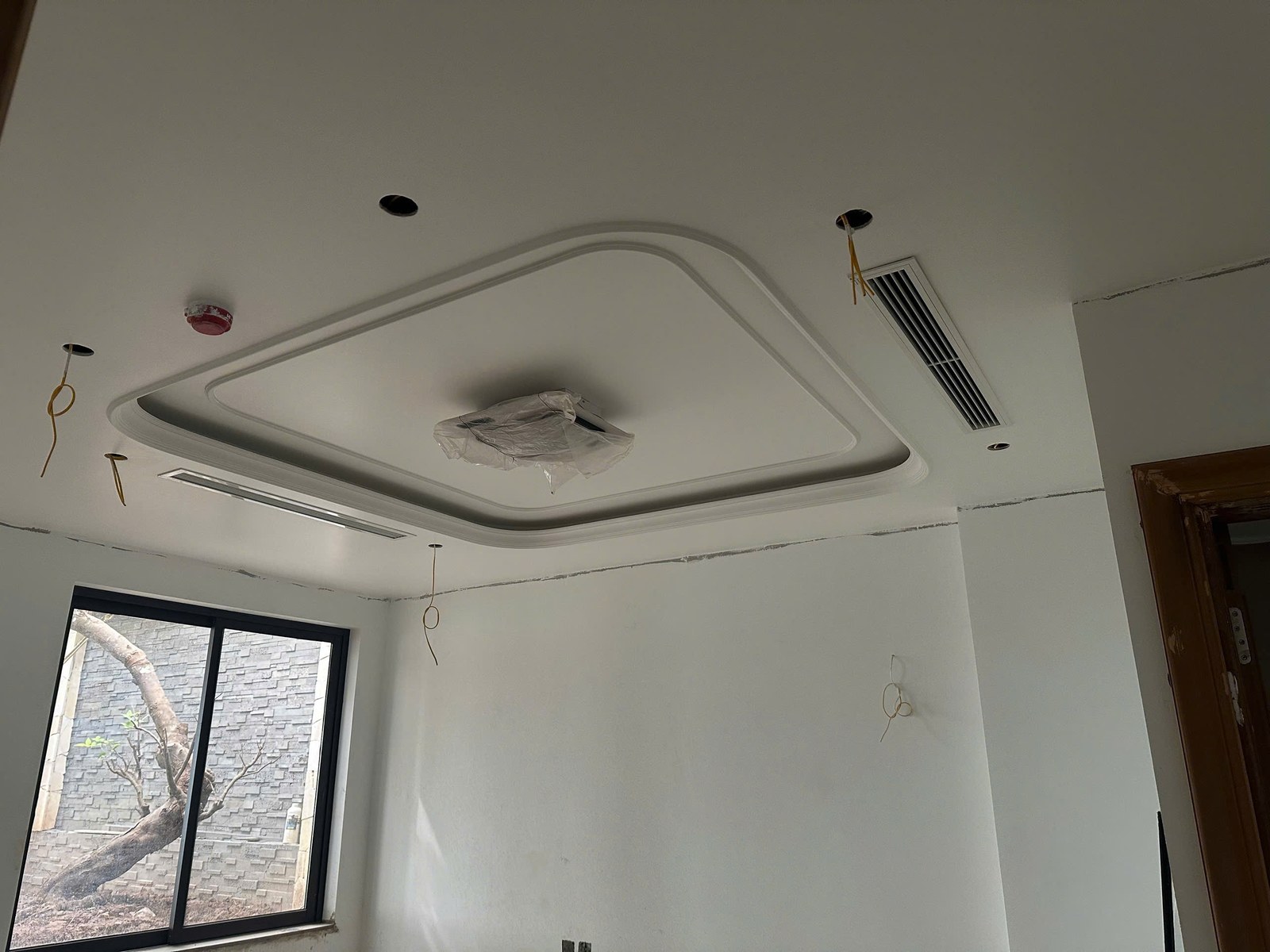

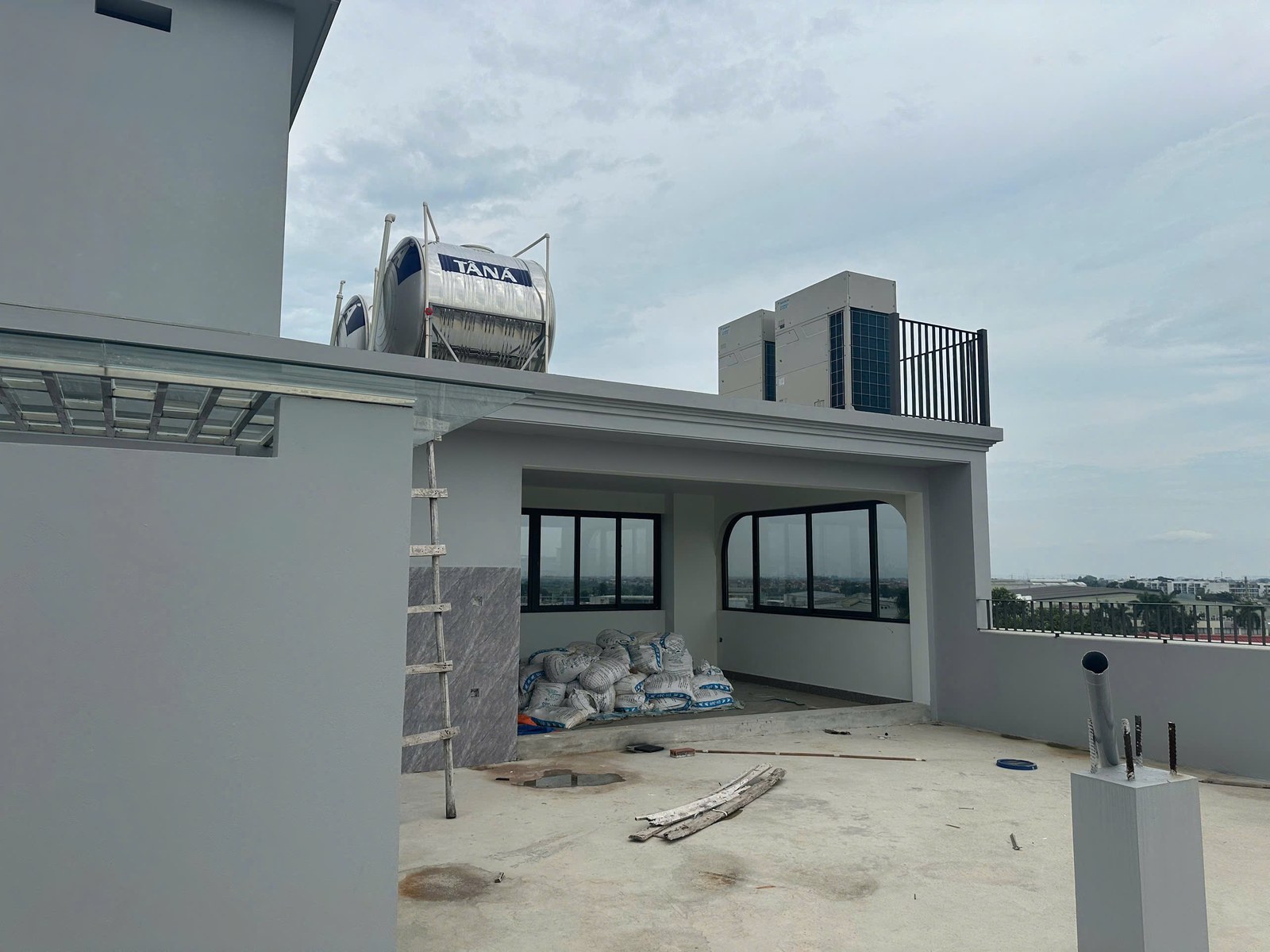

Hồ sơ ảnh có cả phần kết cấu đang thi công, vị trí thiết bị bên ngoài và không gian đã làm trần. Đây là cách nhìn xuyên suốt các giai đoạn của dự án. Việc kết hợp điều hòa cassette với cửa gió giấu trần cần đi cùng bản vẽ rõ ràng, tránh đặt thiết bị hoặc cửa gió vào vị trí xung đột với đèn, đồ nội thất và lối đi.

Các điểm cần kiểm tra khi triển khai và sử dụng

Để hạng mục điều hòa vận hành thuận tiện, AC Hà Nội tư vấn theo mặt bằng và nhu cầu thực tế của công trình. Những điểm cần phối hợp gồm:

• Thiết kế và công suất: đối chiếu diện tích, hướng nắng và thời gian sử dụng; lựa chọn công suất điều hòa theo tải nhiệt thay vì chỉ theo diện tích sàn.
• Tuyến kỹ thuật: rà soát vị trí ống đồng điều hòa, ống gió điều hòa và đường thoát nước ngưng; chú ý bảo ôn và điểm tiếp cận trước khi đóng trần.
• Thiết bị và vận hành: kiểm tra vị trí dàn nóng điều hòa, dàn lạnh điều hòa, nguồn điện và điều khiển; thực hiện thử kín, hút chân không và chạy thử theo yêu cầu của thiết bị.
• Sử dụng lâu dài: dành lối thao tác để vệ sinh điều hòa, bảo dưỡng máy lạnh và bảo trì điều hòa; hướng dẫn sử dụng giúp duy trì hiệu quả làm mát và tiết kiệm năng lượng.
