Dự án điều hòa Trung tâm Đào tạo Ford Việt Nam

Không gian đào tạo và yêu cầu tổ chức hệ thống

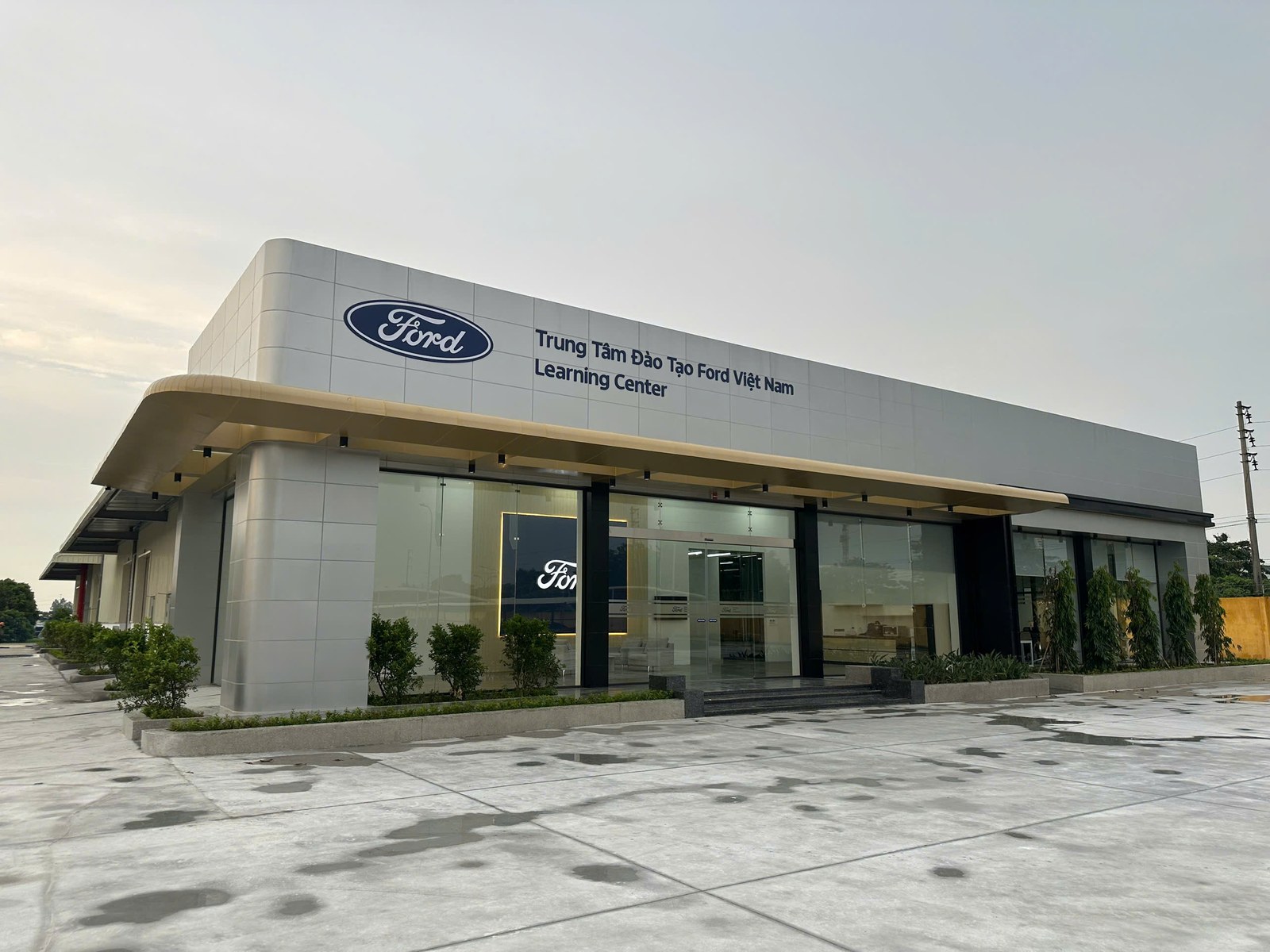

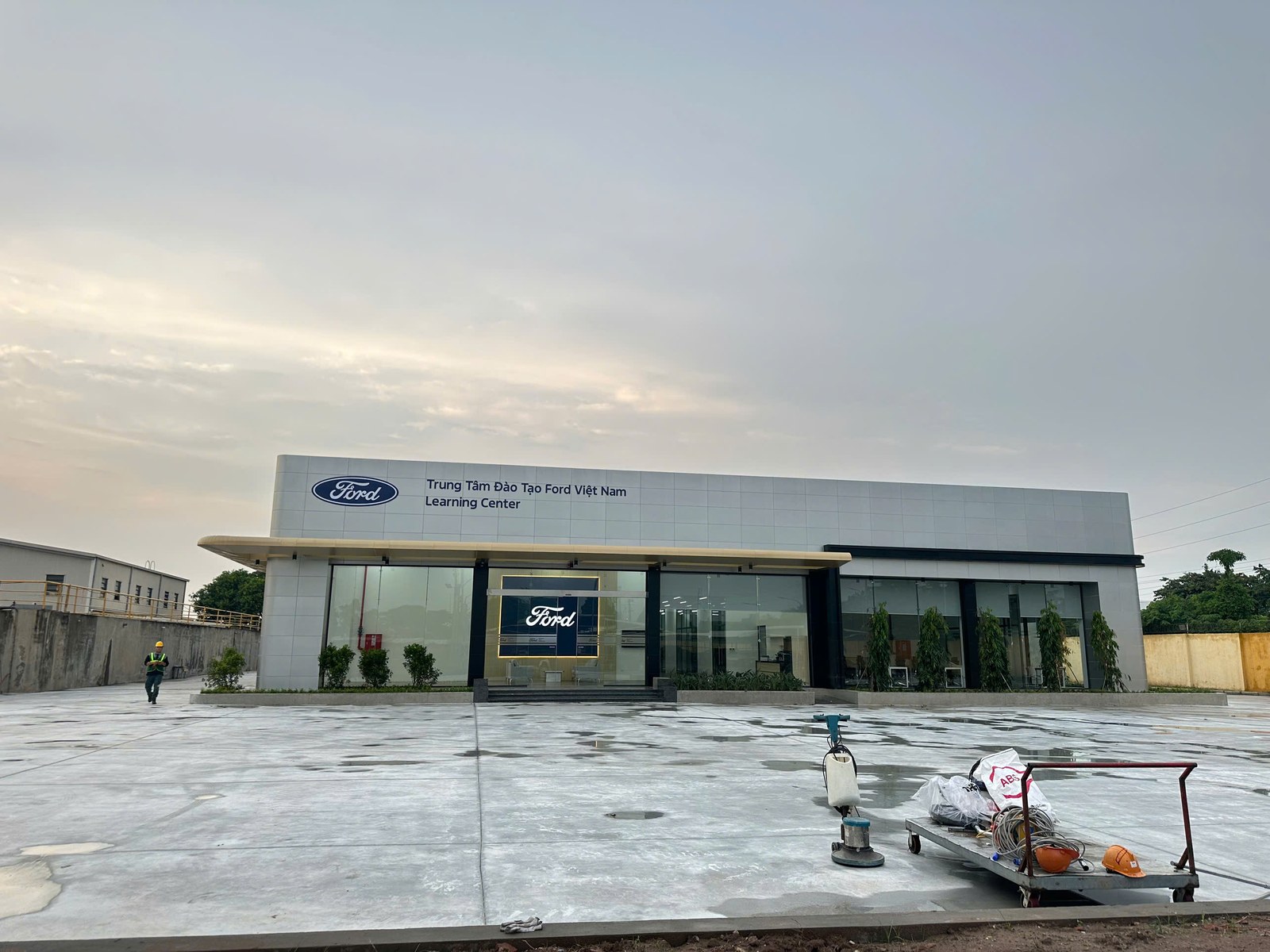

Biển công trình thể hiện tên Trung tâm Đào tạo Ford Việt Nam – Learning Center. Bên trong có các khu vực trần cao, hệ kết cấu mái và những phòng đã hoàn thiện với cửa kính lớn. Vì vậy, hạng mục điều hòa cần phối hợp với kiến trúc, các tuyến kỹ thuật trên trần và nhu cầu sử dụng theo từng không gian.

Tham khảo cấu hình dàn nóng cho công trình có nhu cầu tương tự: Dàn Nóng VRV-H Daikin Loại Tiêu Chuẩn RXYQ16BYM 16HP 2 Chiều. Đây là sản phẩm tham khảo; cấu hình lắp đặt được xác định theo khảo sát và hồ sơ của từng công trình.

Giao nhận thiết bị và thi công hệ thống đường ống

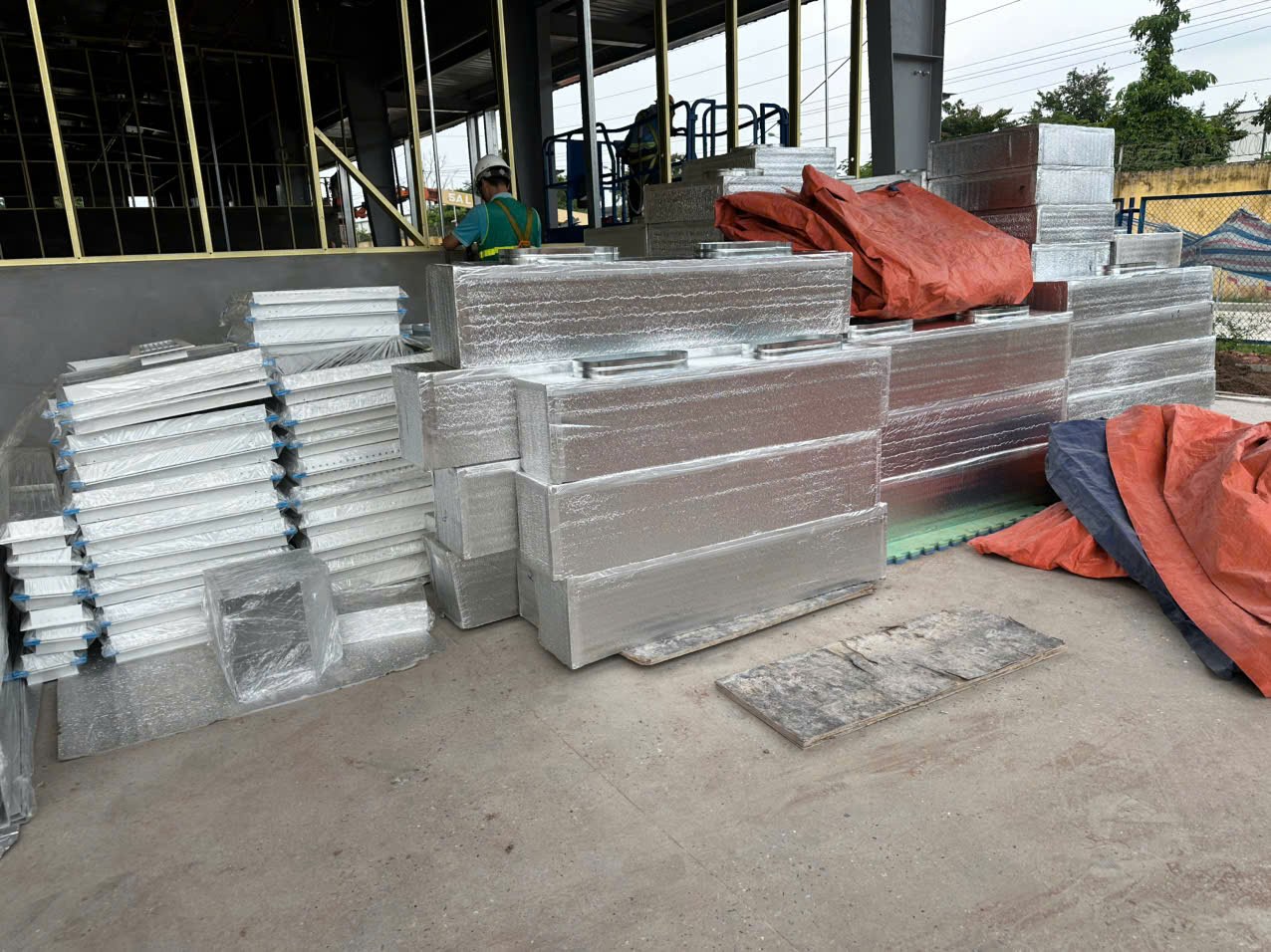

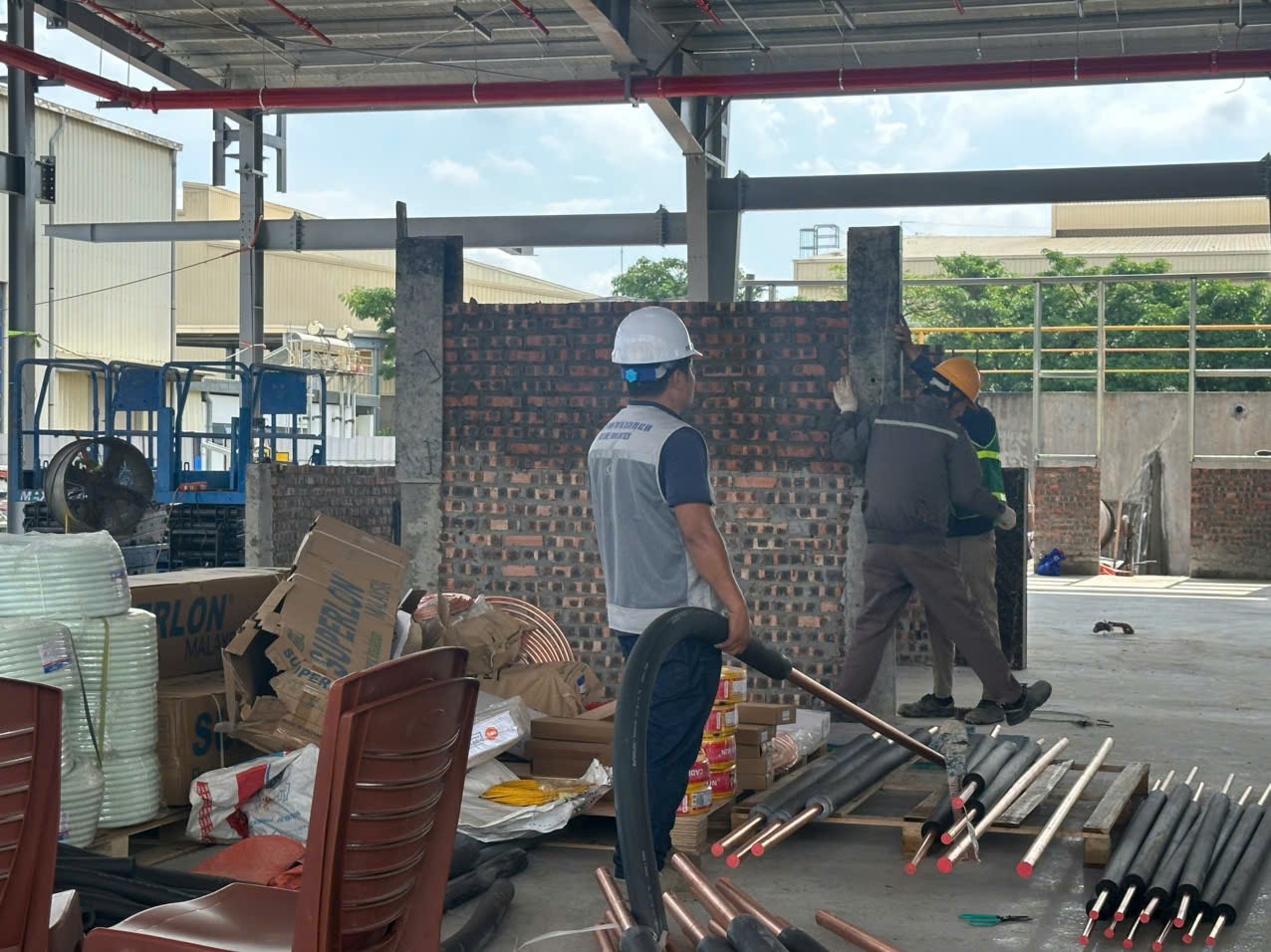

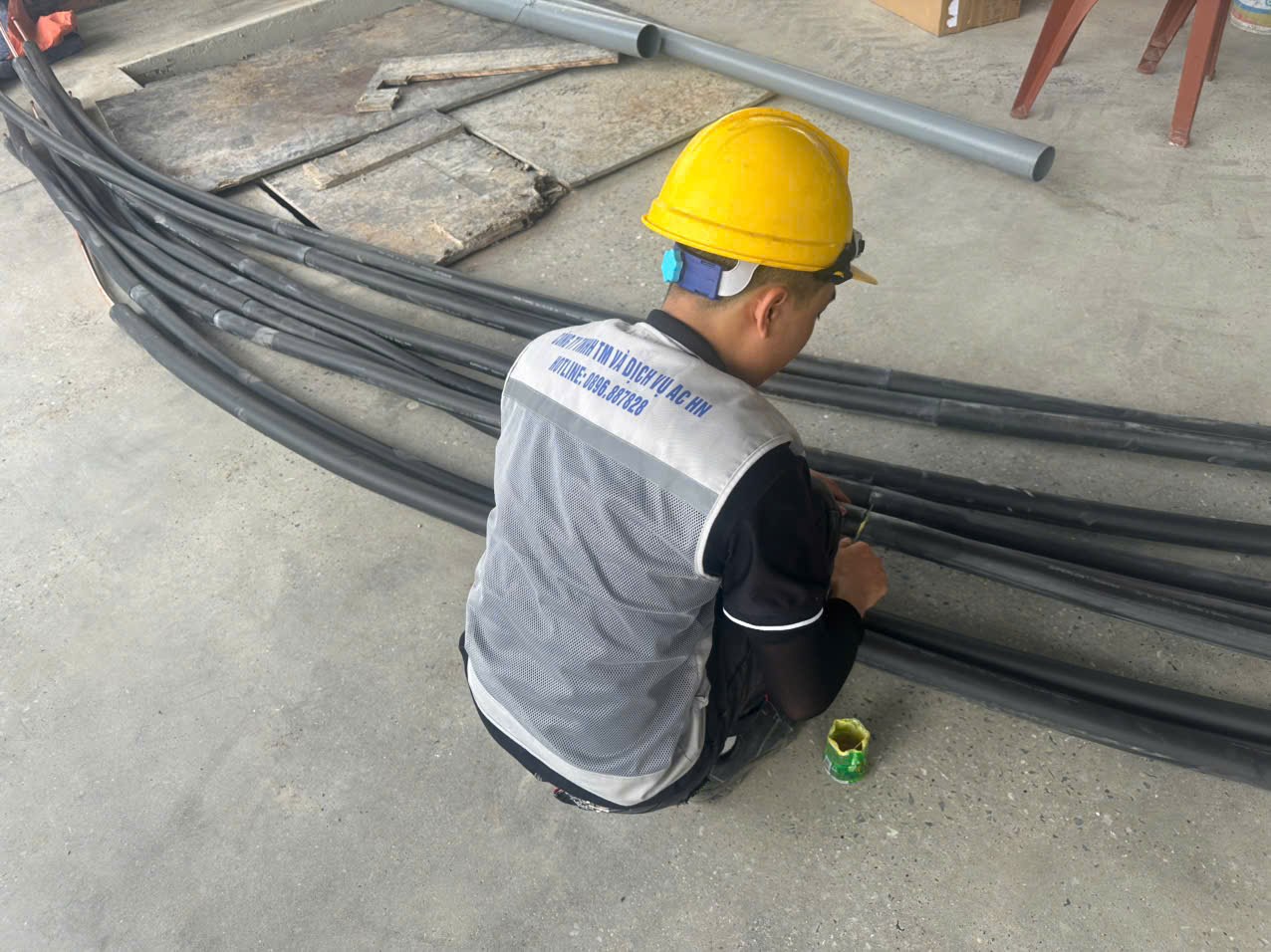

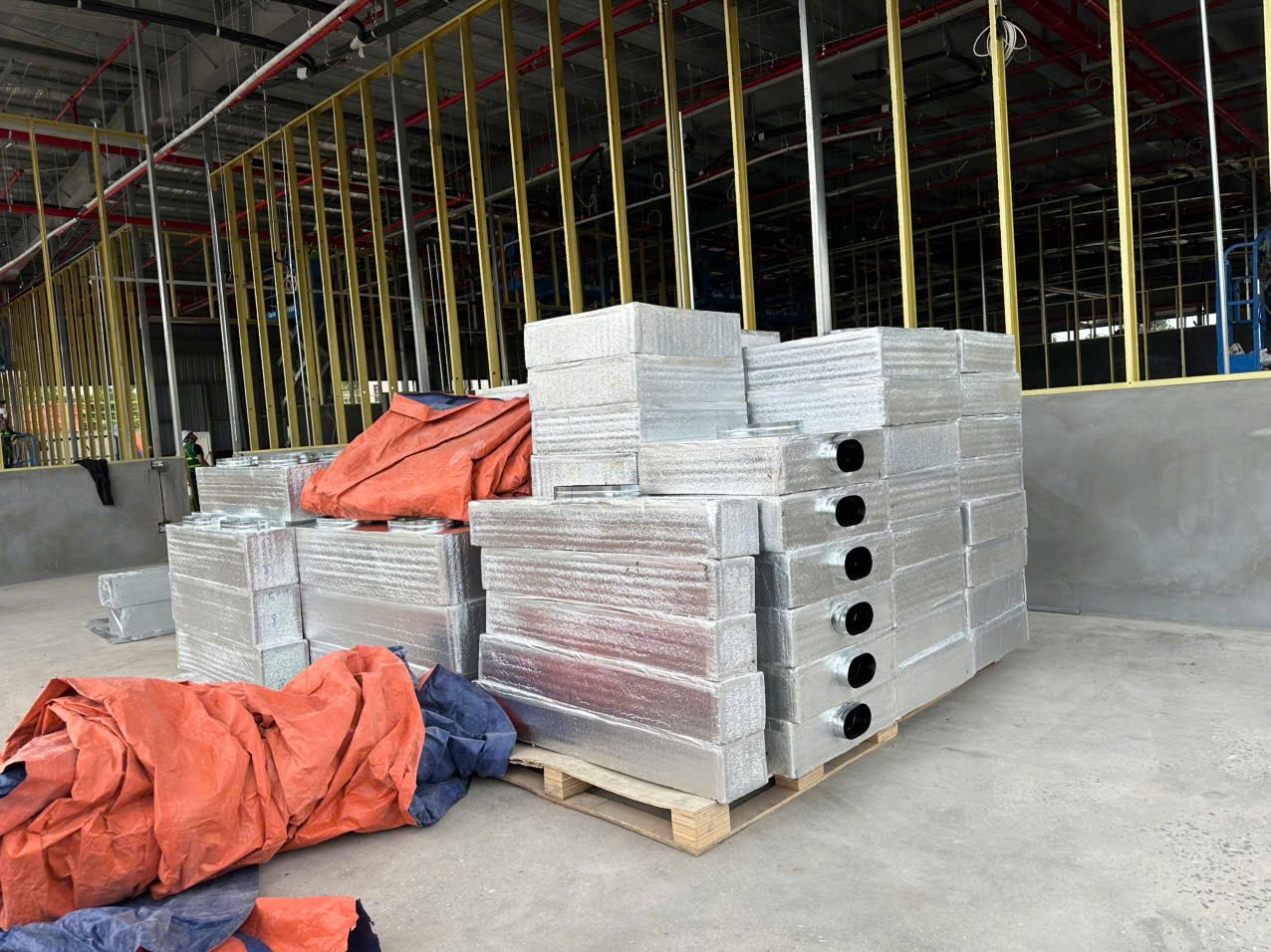

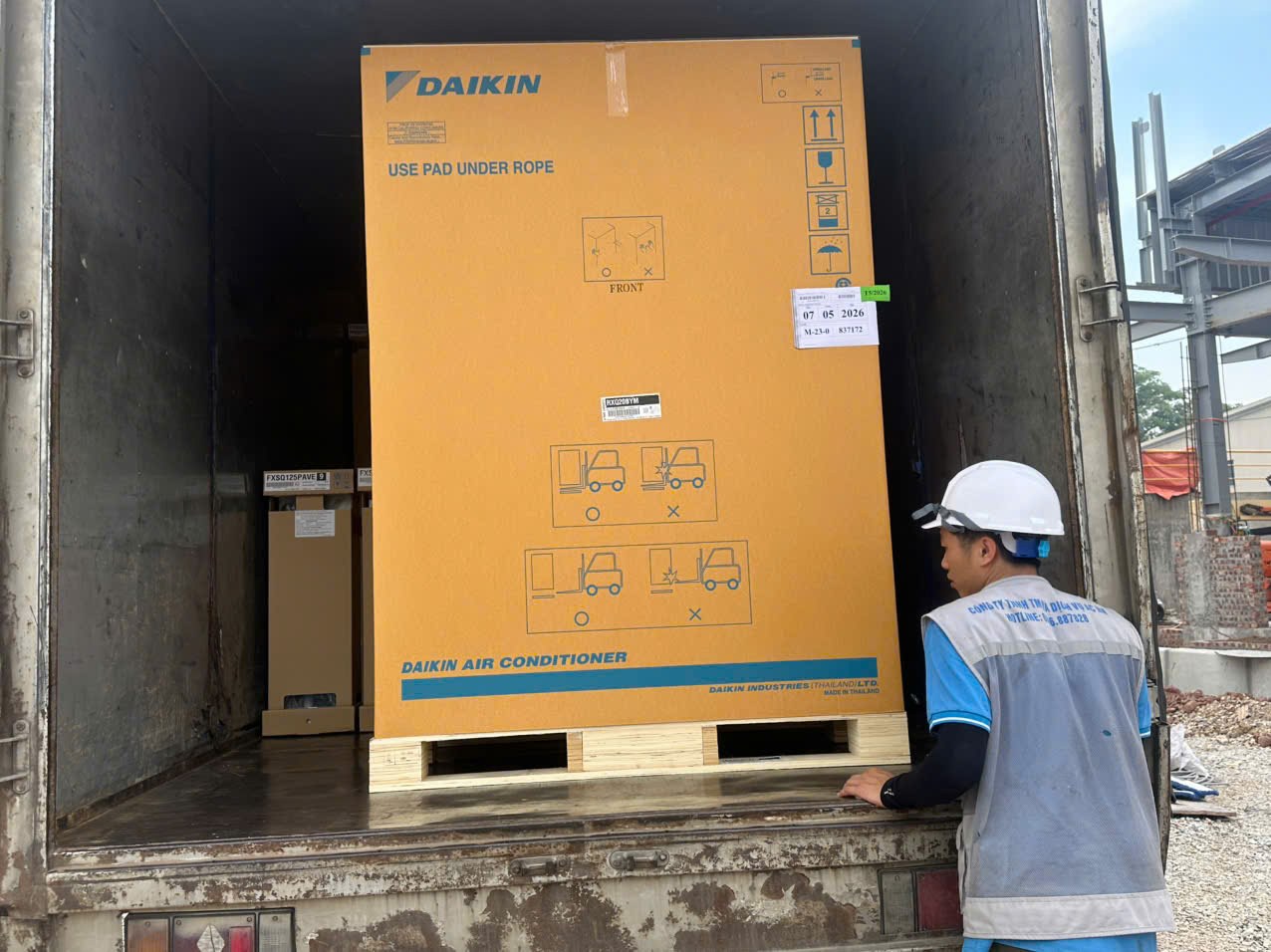

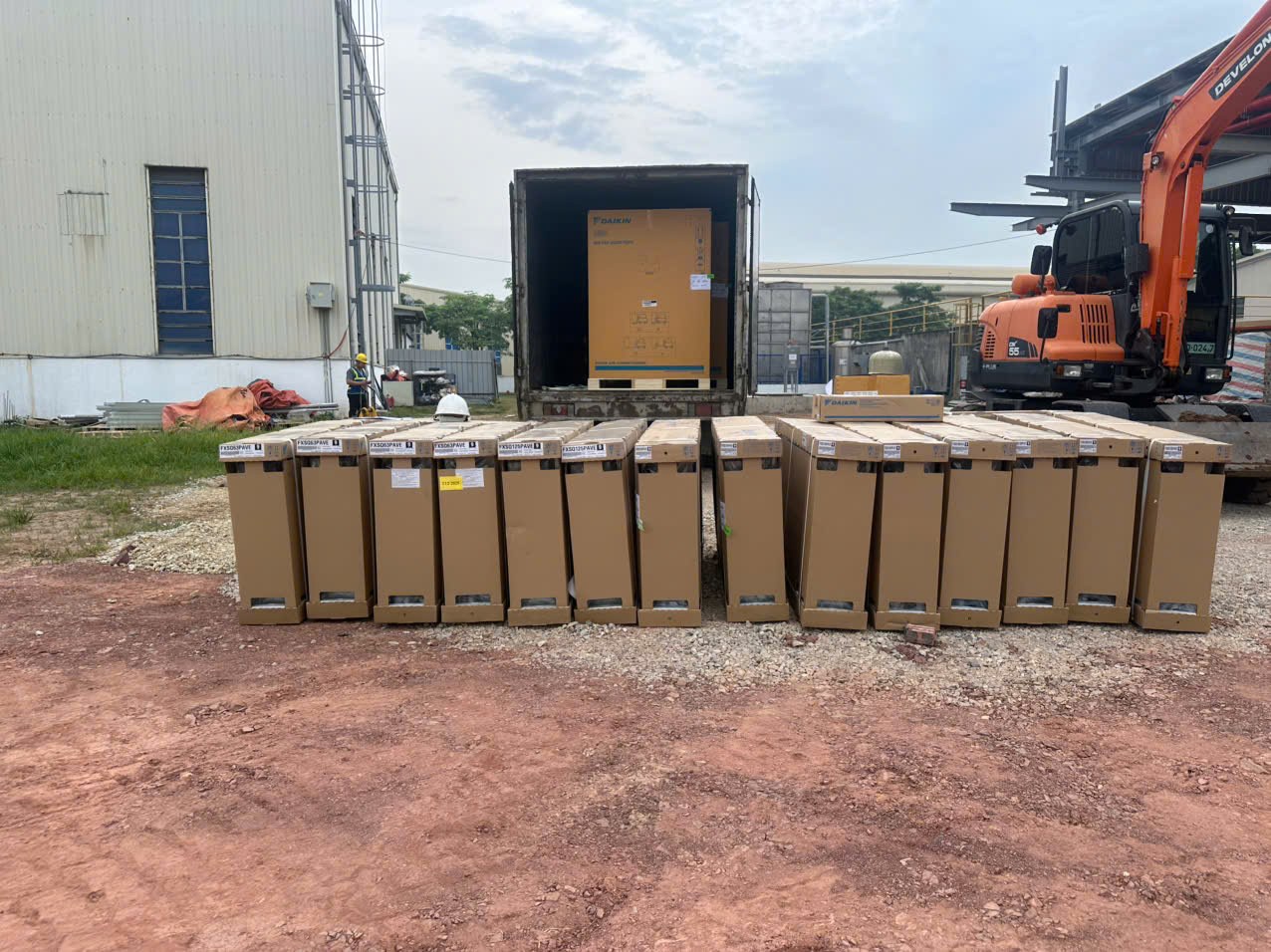

Hình ảnh ghi lại vận chuyển thiết bị đóng kiện, tập kết vật tư và đội kỹ thuật làm việc với các tuyến ống. Đối với công trình có diện tích sử dụng lớn, việc thi công điều hòa cần có kế hoạch đưa thiết bị vào vị trí và phối hợp các bước lắp đặt. Các đường ống phải có tuyến đi rõ ràng, dễ đối chiếu với bản vẽ và thuận tiện khi kiểm tra.

Với phương án giấu trần, có thể tham khảo thiết bị: Dàn lạnh VRV Daikin giấu trần nối ống gió 2 chiều FXMQ100PAVE (Hồi sau). Đây là sản phẩm tham khảo; cấu hình lắp đặt được xác định theo khảo sát và hồ sơ của từng công trình.

Lắp đặt tại khu vực trần cao

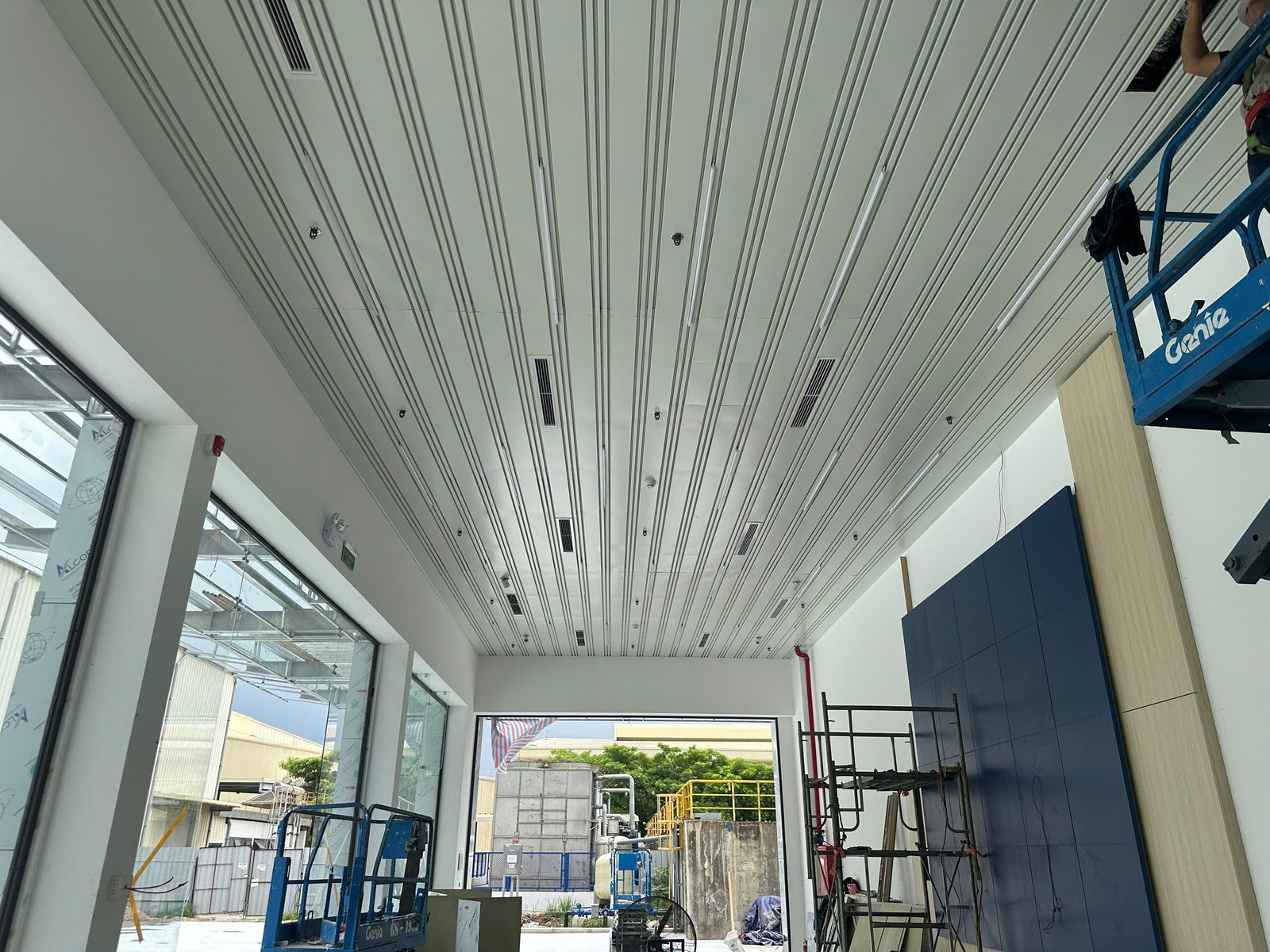

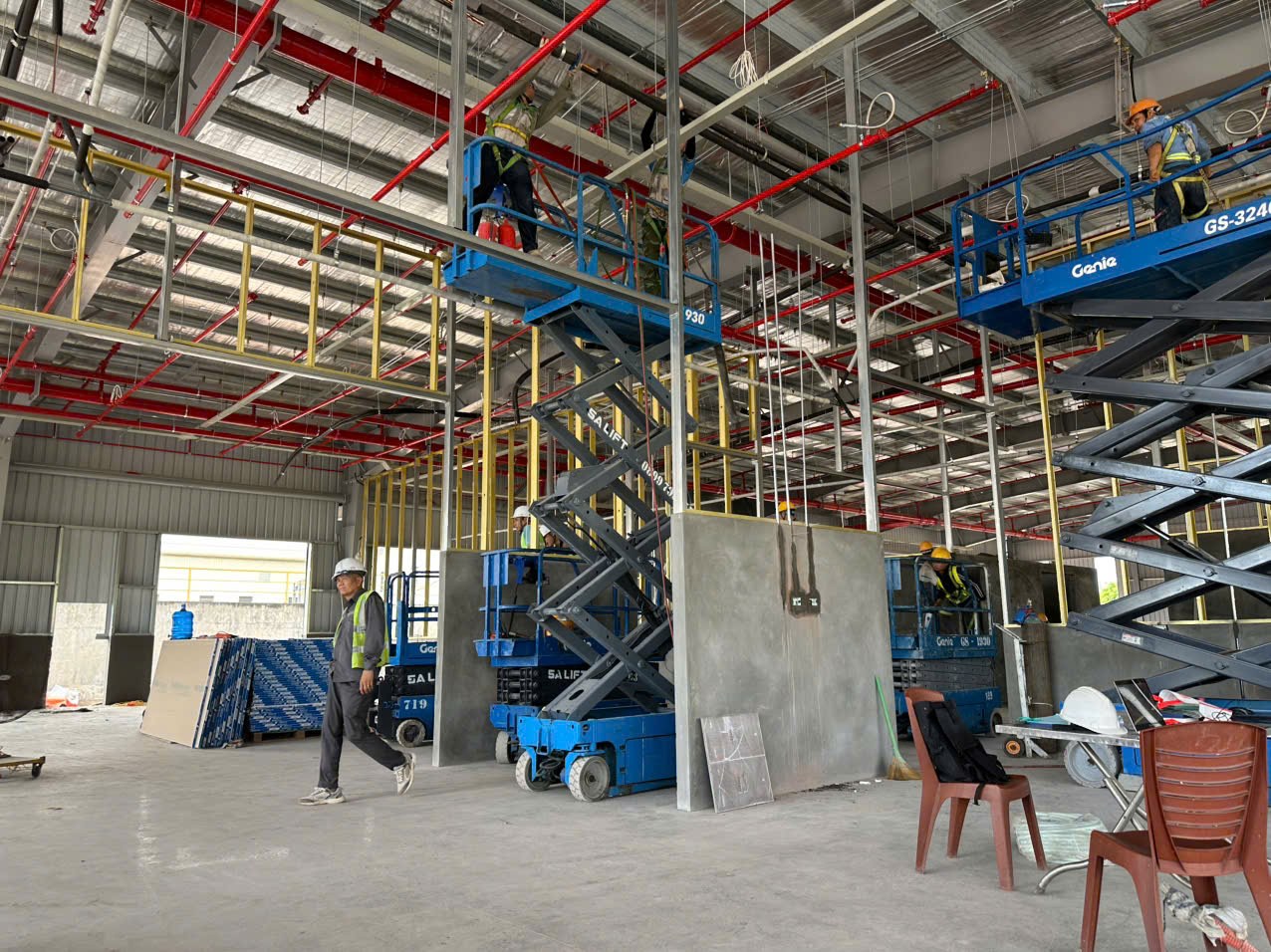

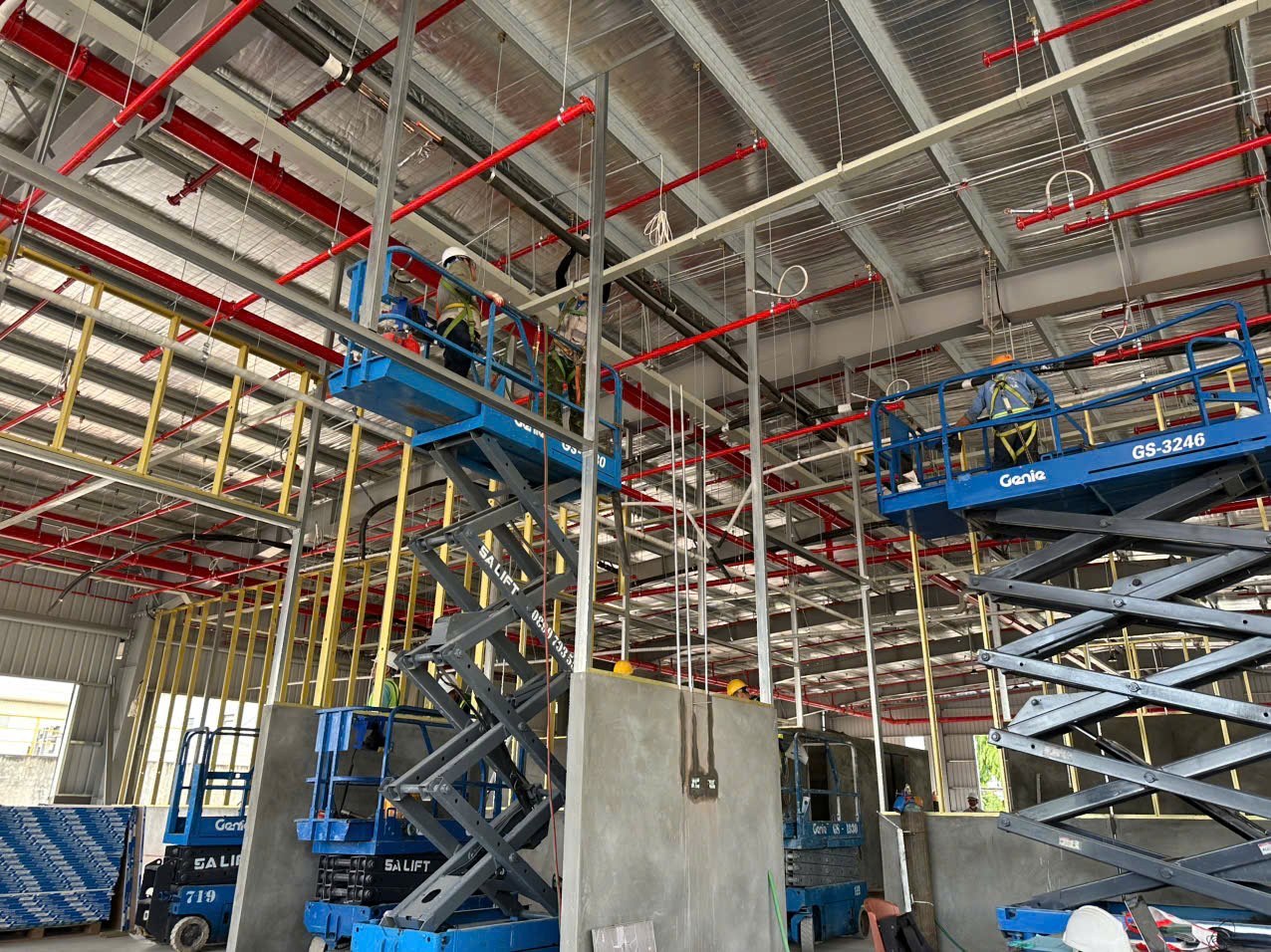

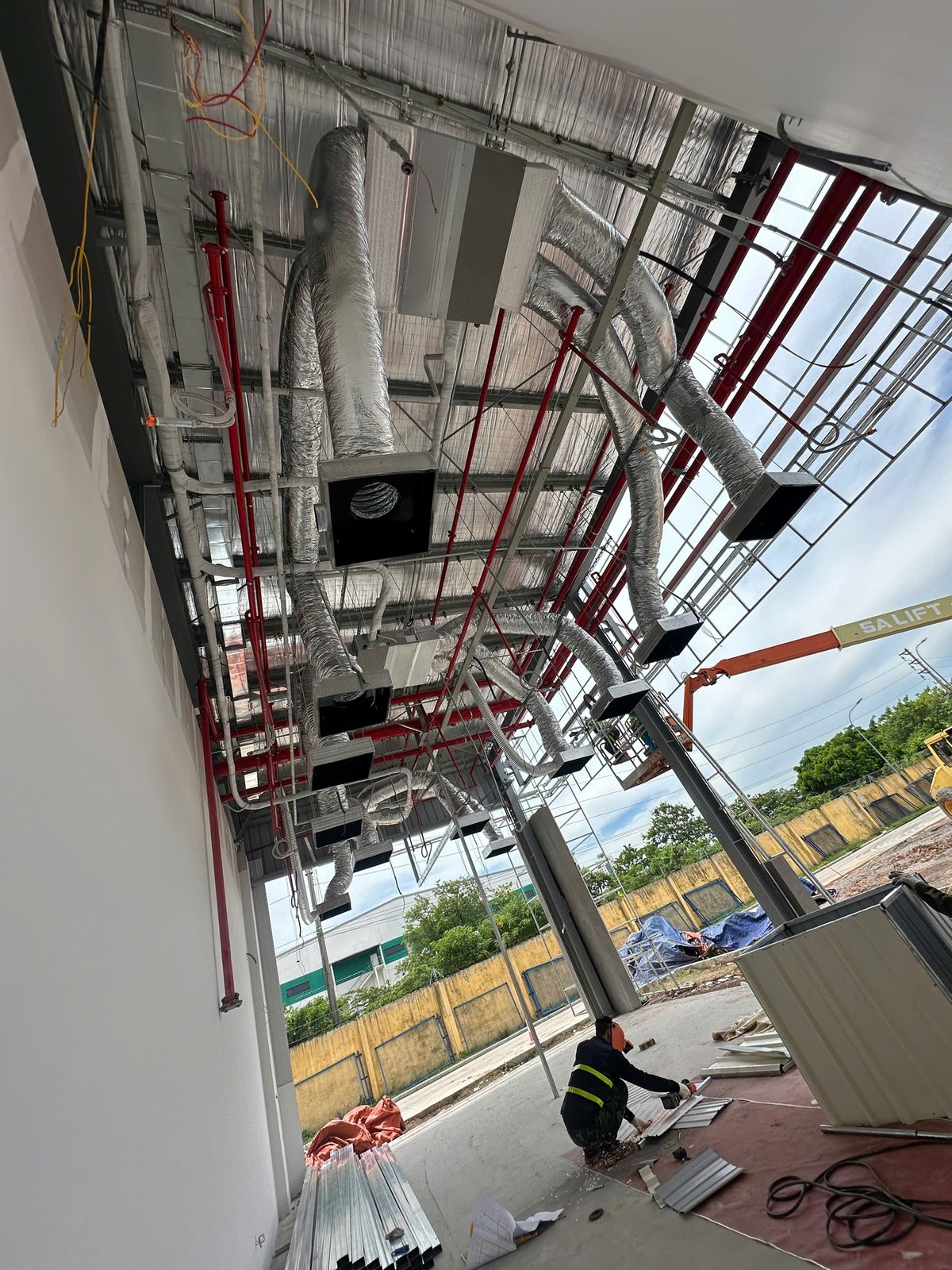

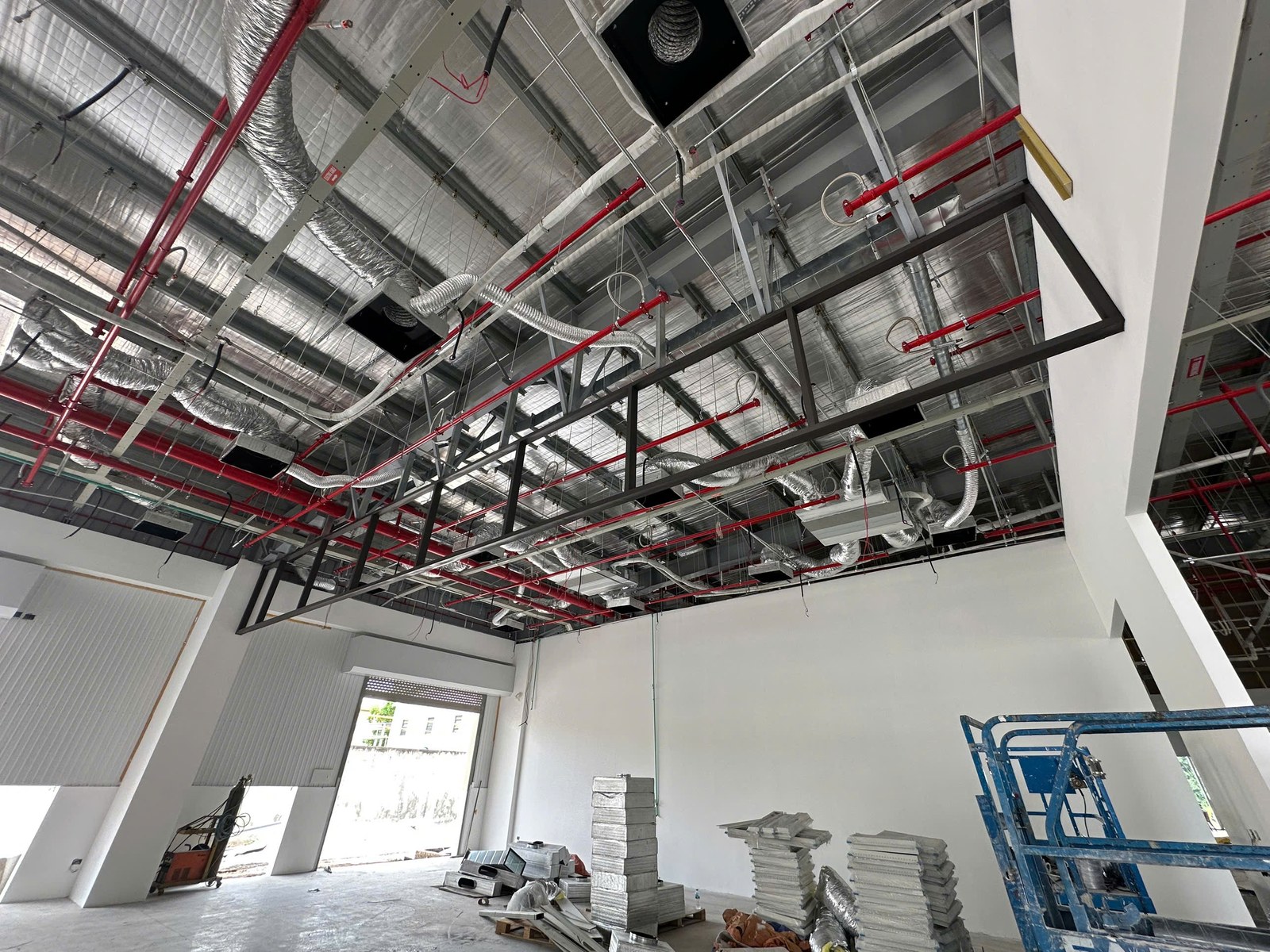

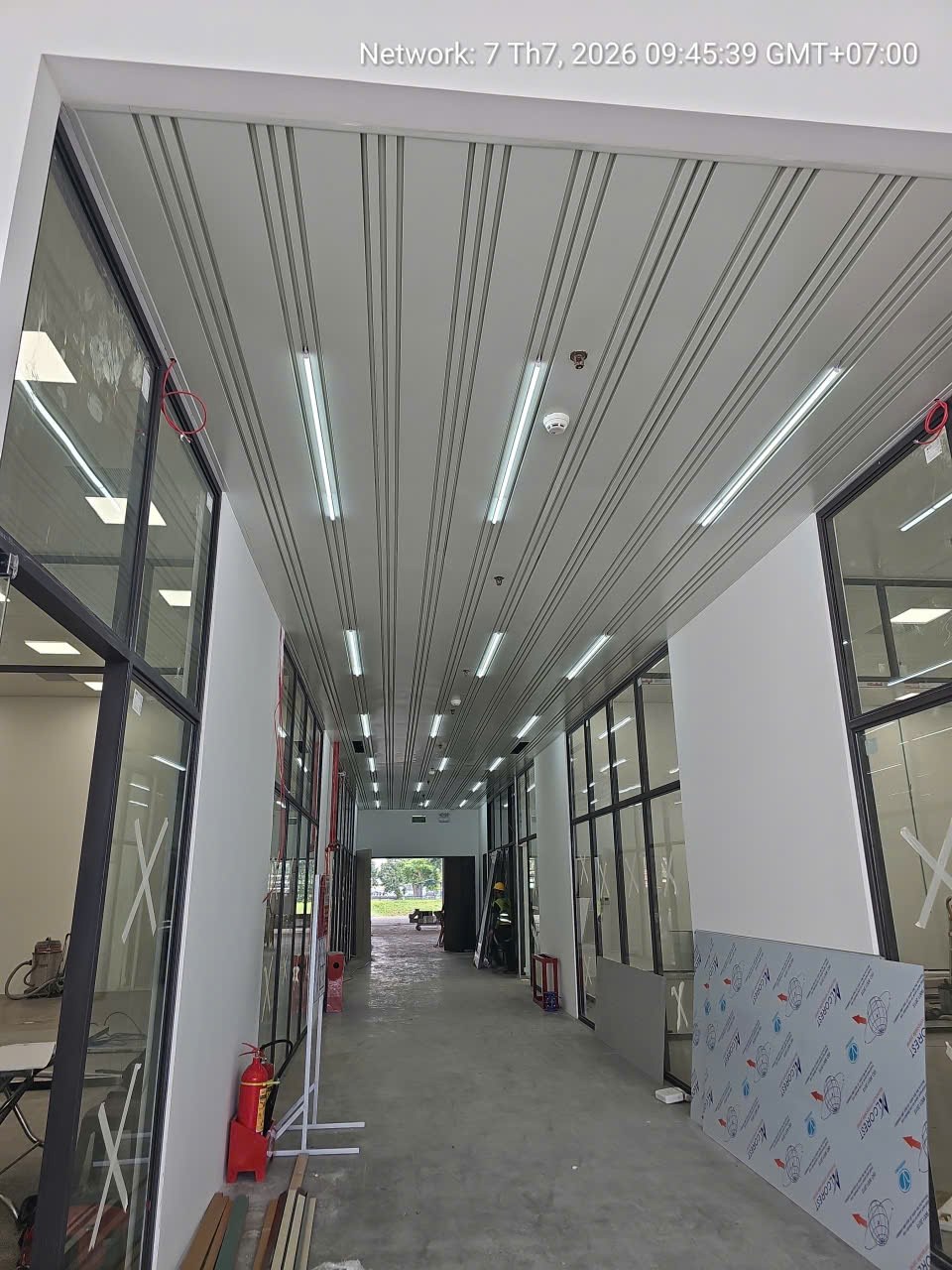

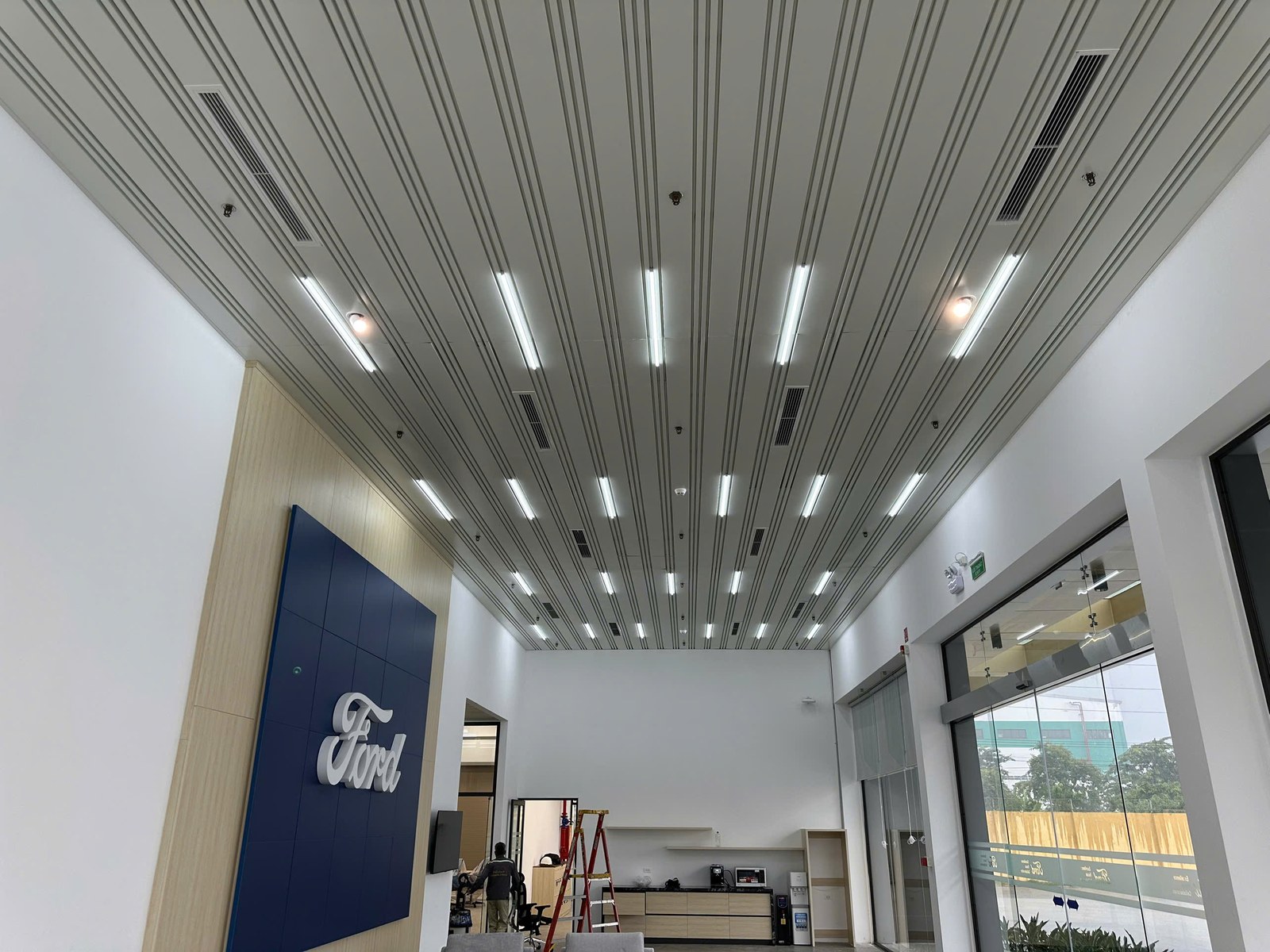

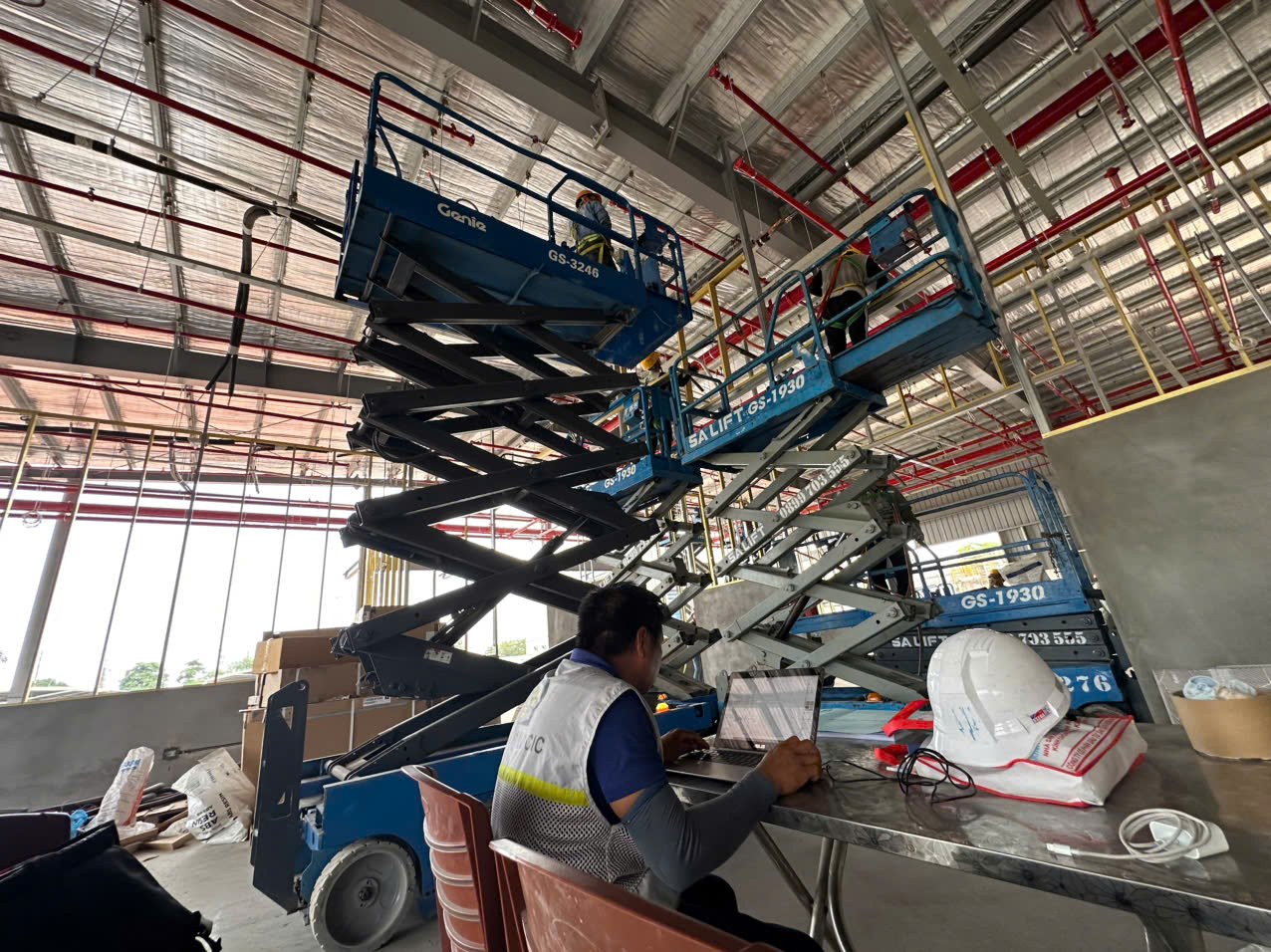

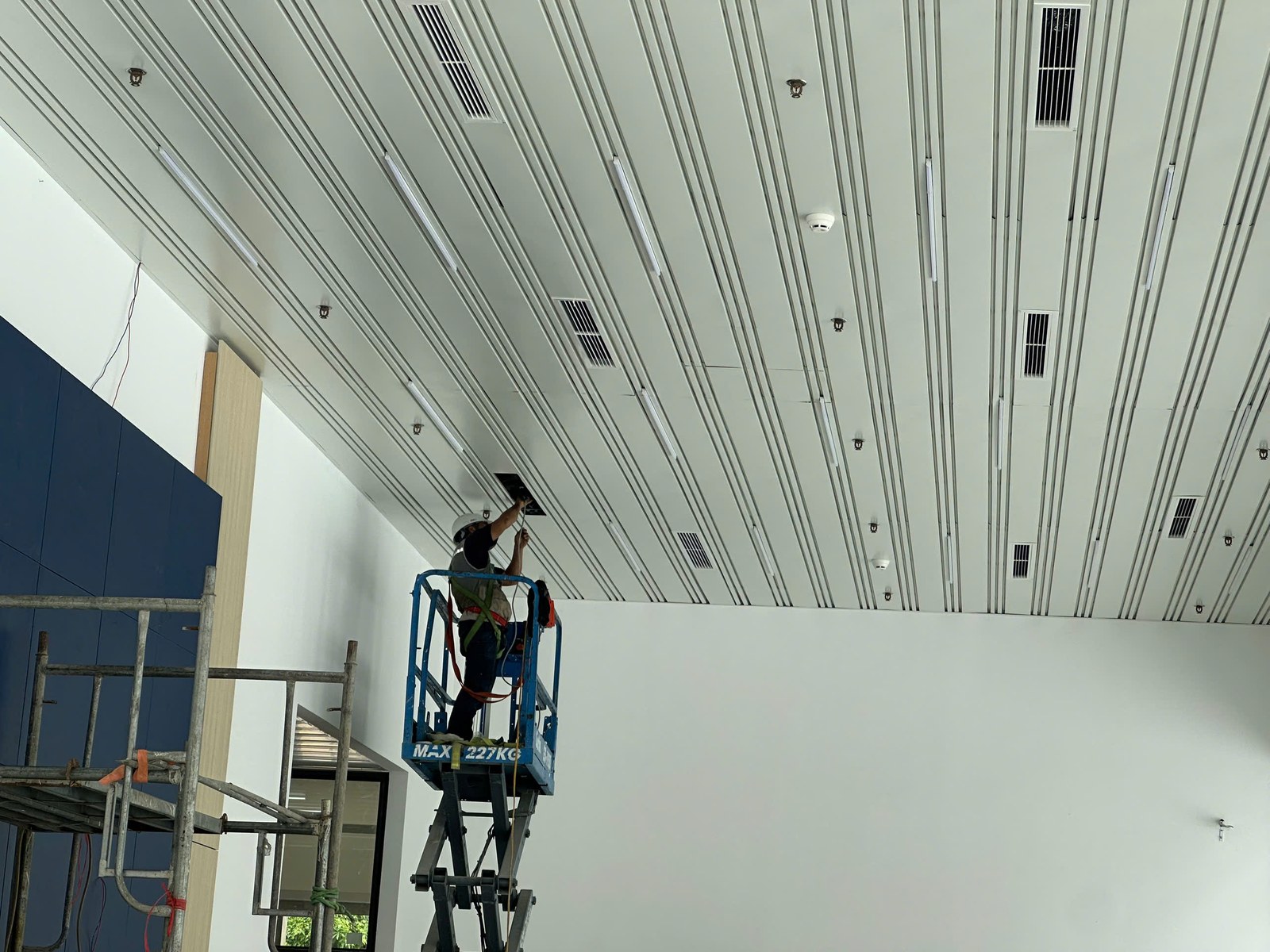

Xe nâng người xuất hiện trong nhiều ảnh thi công phía trên trần. Đây là khu vực có nhiều hệ kỹ thuật đi chung, đòi hỏi phối hợp cao độ và tiến độ trước khi hoàn thiện. Cửa gió dạng khe dài được bố trí trên các mảng trần, giúp hệ thống cấp gió đi cùng đường nét của kiến trúc.

Tham khảo lựa chọn cassette trong danh mục sản phẩm: Dàn lạnh VRV Daikin Cassette âm trần 2 chiều 24.200 BTU FXFQ63AVM (Đa hướng thổi). Đây là sản phẩm tham khảo; cấu hình lắp đặt được xác định theo khảo sát và hồ sơ của từng công trình.

Dàn lạnh và cửa gió trong các phòng hoàn thiện

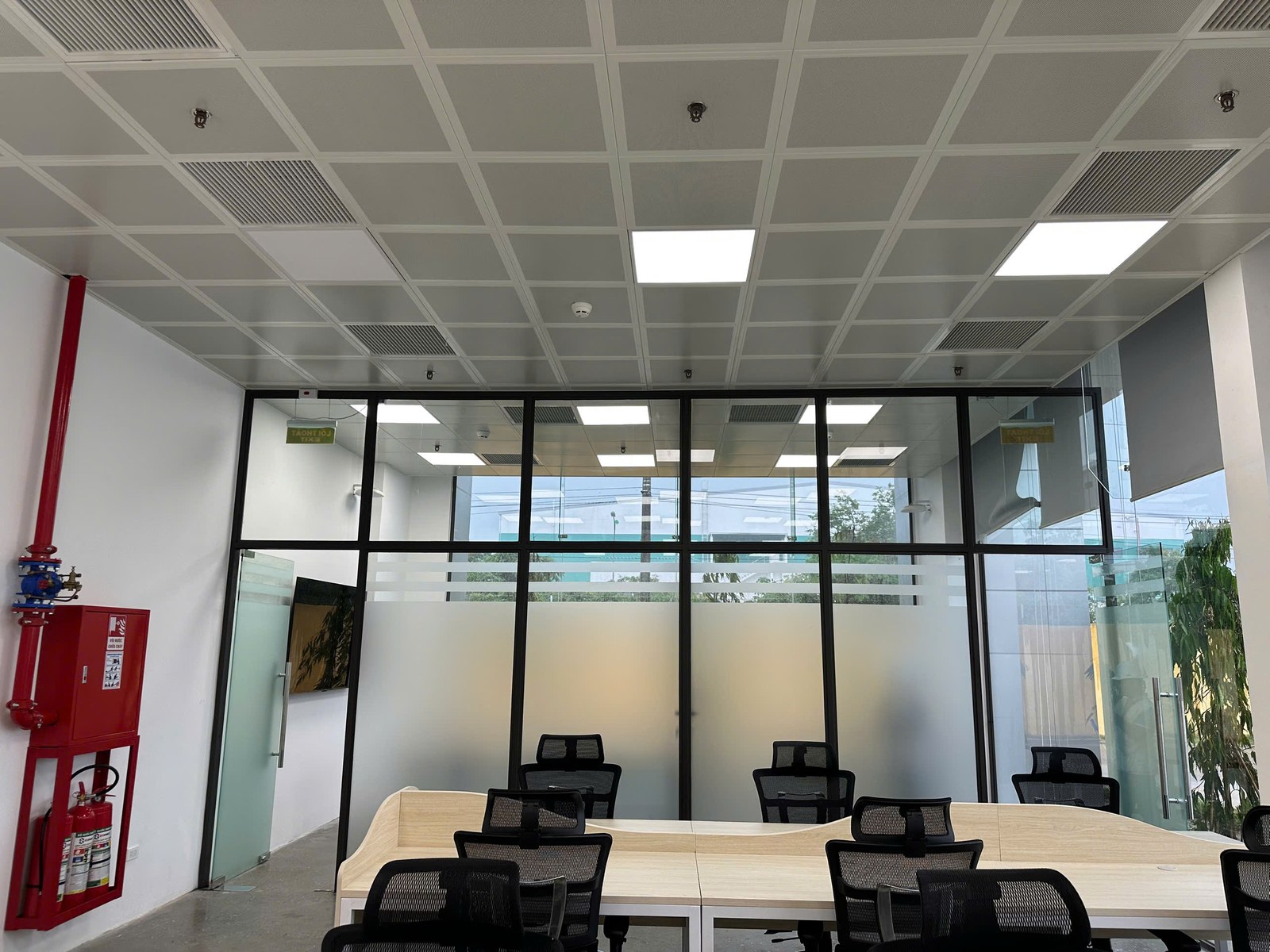

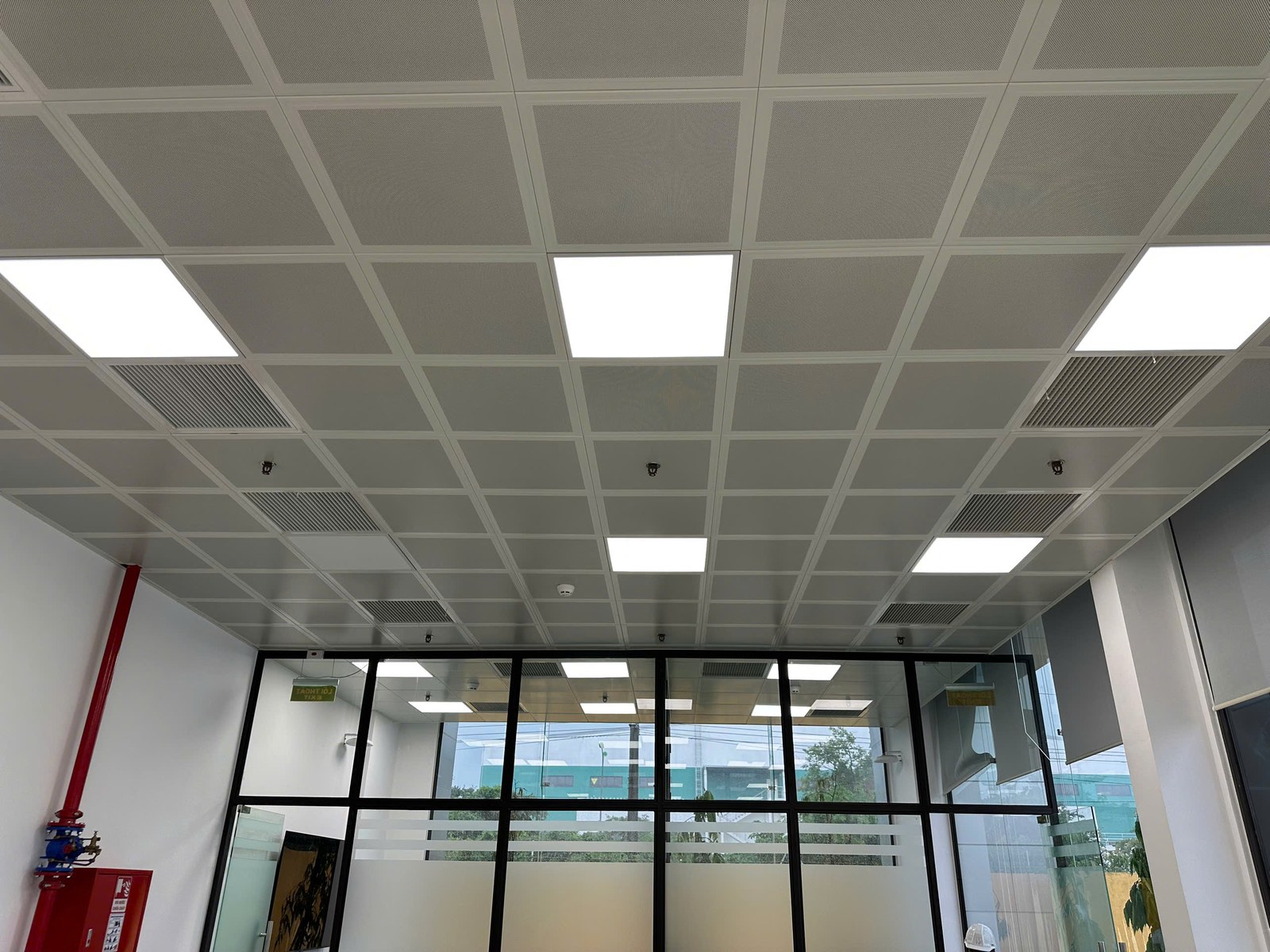

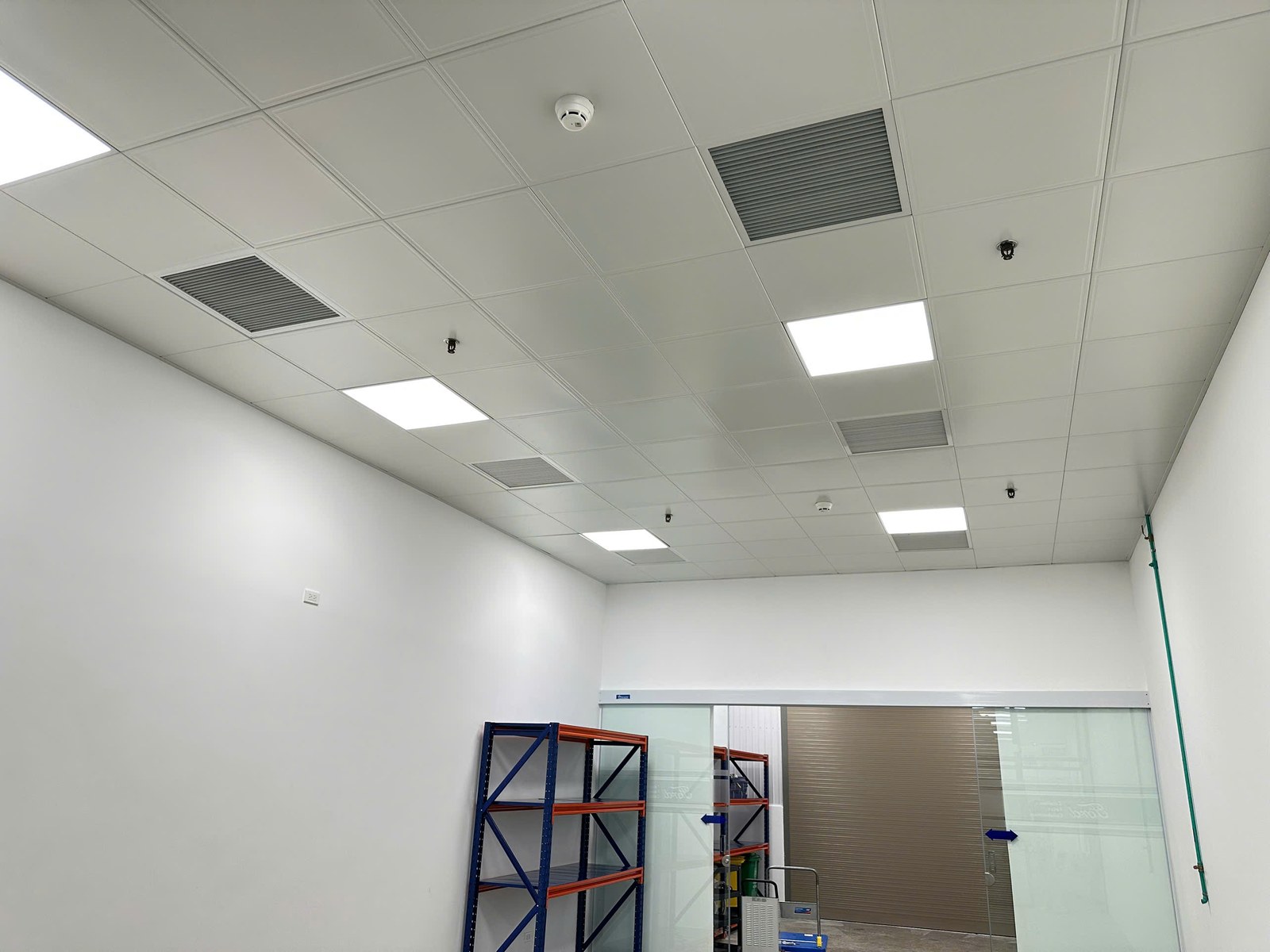

Ảnh sau khi làm trần cho thấy mặt nạ cassette tại một số phòng và cửa gió dài tại khu vực trần cao. Việc lựa chọn điều hòa cassette hay giải pháp giấu trần cần dựa vào yêu cầu từng khu vực. Đối với không gian có nhiều người sử dụng, cách bố trí cấp gió và hồi gió cần được kiểm tra để phục vụ vị trí làm việc, học tập và sinh hoạt.

Các điểm cần kiểm tra khi triển khai và sử dụng

Để hạng mục điều hòa vận hành thuận tiện, AC Hà Nội tư vấn theo mặt bằng và nhu cầu thực tế của công trình. Những điểm cần phối hợp gồm:

• Thiết kế và công suất: đối chiếu diện tích, hướng nắng và thời gian sử dụng; lựa chọn công suất điều hòa theo tải nhiệt thay vì chỉ theo diện tích sàn.
• Tuyến kỹ thuật: rà soát vị trí ống đồng điều hòa, ống gió điều hòa và đường thoát nước ngưng; chú ý bảo ôn và điểm tiếp cận trước khi đóng trần.
• Thiết bị và vận hành: kiểm tra vị trí dàn nóng điều hòa, dàn lạnh điều hòa, nguồn điện và điều khiển; thực hiện thử kín, hút chân không và chạy thử theo yêu cầu của thiết bị.
• Sử dụng lâu dài: dành lối thao tác để vệ sinh điều hòa, bảo dưỡng máy lạnh và bảo trì điều hòa; hướng dẫn sử dụng giúp duy trì hiệu quả làm mát và tiết kiệm năng lượng.
