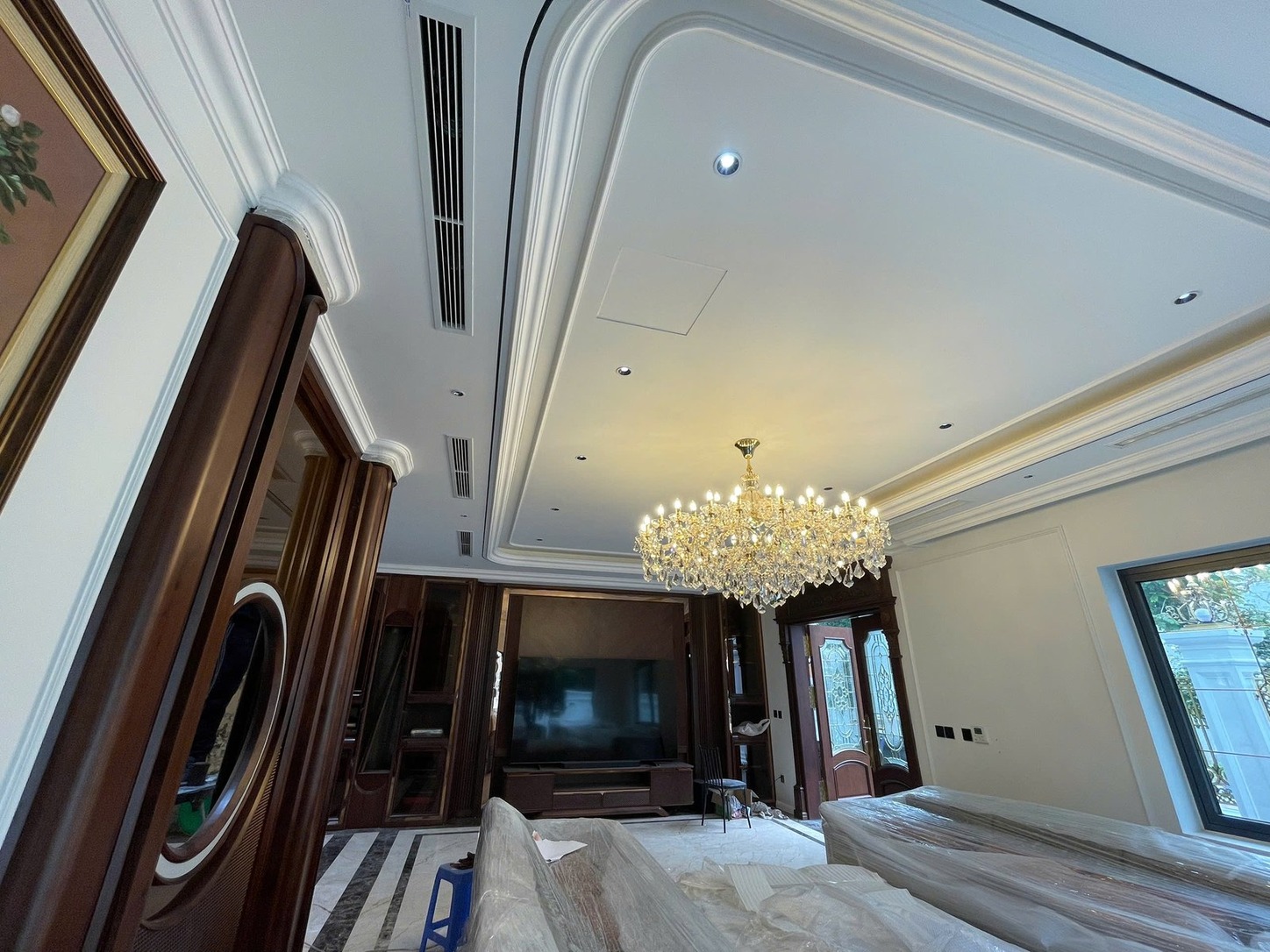

Điều hòa âm trần ống gió: Hướng dẫn thiết kế, thi công và dự toán chi phí

Hiểu đúng về điều hòa âm trần ống gió

Điều hòa âm trần ống gió là cách gọi phổ biến của hệ thống sử dụng dàn lạnh giấu phía trên trần và phân phối không khí qua các nhánh ống đến miệng gió. Giải pháp này thường được quan tâm khi làm mới nội thất, xây nhà hoặc cải tạo không gian cần hạn chế thiết bị lộ trên tường. Tuy nhiên, để có trần đẹp và sử dụng thuận tiện, công trình phải đáp ứng các yêu cầu về vị trí máy, đường cấp hồi, thoát nước và tiếp cận bảo trì. Những vấn đề đó nên được xác định trước khi hoàn thiện trần.

Bài viết tập trung vào quá trình chuẩn bị, phối hợp thiết kế và nghiệm thu, thay vì chỉ giới thiệu tên thiết bị. Các tên gọi “âm trần”, “giấu trần” hay “nối ống gió” có thể được dùng khác nhau trong trao đổi thông thường. Khi làm hồ sơ, cần ghi rõ loại dàn lạnh và cấu hình đi kèm. Cassette có mặt nạ trên trần và dàn lạnh giấu trần nối ống gió là hai cách phân phối không khí khác nhau. Xác định đúng từ đầu giúp báo giá, bản vẽ và thiết bị bàn giao thống nhất.

Khảo sát trước khi vẽ phương án

Khảo sát nên bắt đầu từ mặt bằng thực tế, chiều cao hoàn thiện dự kiến và vị trí dầm. Tiếp theo là diện tích kính, hướng nắng, cách sử dụng từng phòng, số người và các nguồn nhiệt đáng kể. Cần ghi nhận vị trí đặt dàn nóng, lối đưa thiết bị vào công trình, tuyến ống đồng và điểm thoát nước ngưng. Với nhà đã có trần, việc mở kiểm tra cần được phối hợp để biết khoảng trống thực sự bên trên. Chỉ đo chiều cao phòng từ sàn đến trần hoàn thiện chưa đủ cho thiết kế.

Một phần quan trọng khác là trao đổi với chủ nhà về cách vận hành. Phòng ngủ cần nhiệt độ độc lập có yêu cầu khác phòng khách liên thông với khu ăn uống. Văn phòng hoạt động cả ngày có cách dùng khác phòng họp chỉ mở theo lịch. Khi các vùng sử dụng khác nhau, đơn vị thiết kế cần xem xét cách chia dàn lạnh và bộ điều khiển phù hợp. Không nên mặc định một máy lớn cấp gió qua nhiều cửa sẽ đáp ứng mọi nhu cầu riêng biệt. Hồ sơ khảo sát càng rõ, thay đổi ở giai đoạn thi công càng dễ kiểm soát.

Phối hợp thiết bị với trần và nội thất

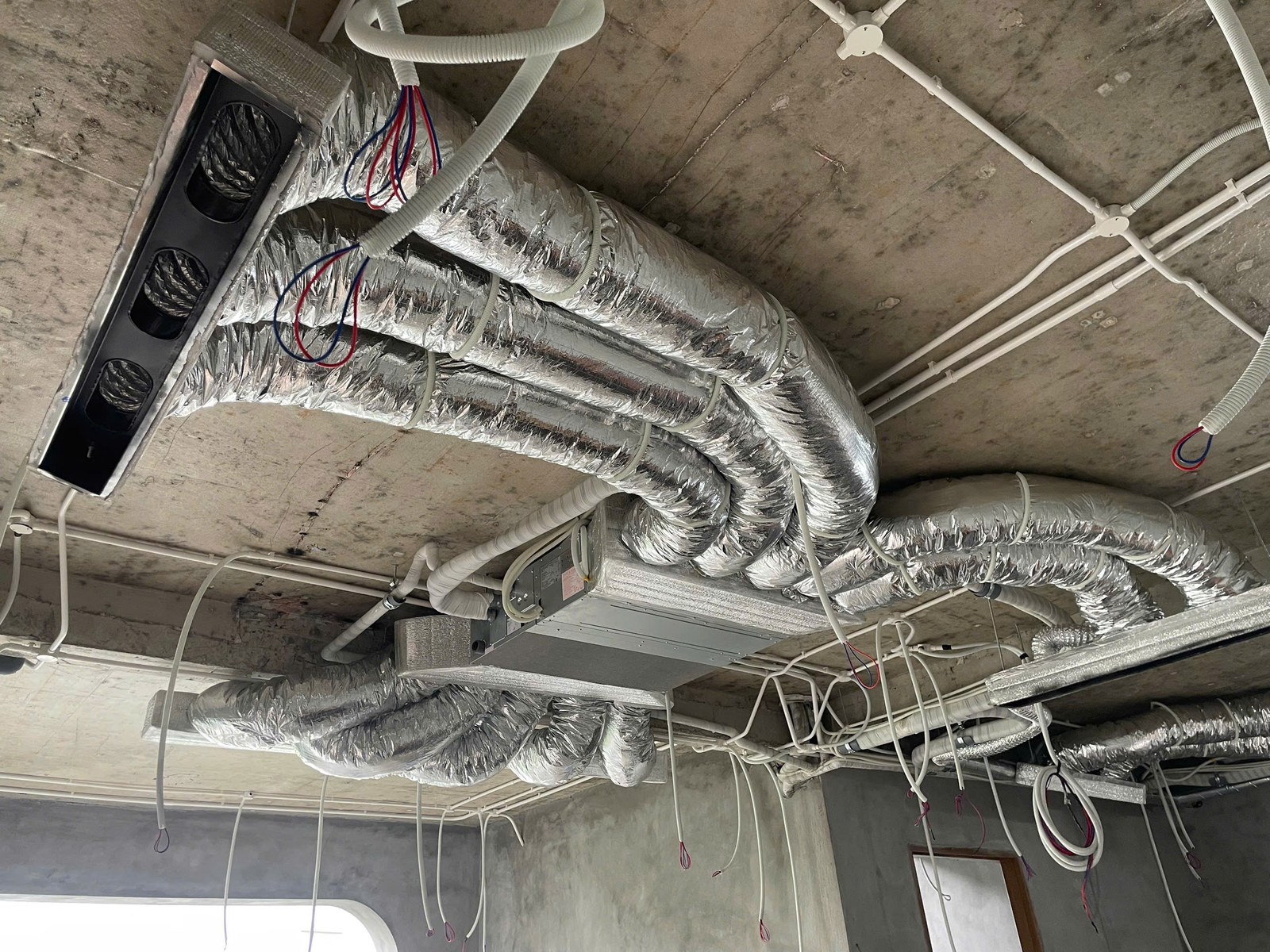

Vị trí dàn lạnh cần được chọn theo kích thước máy, khoảng thao tác theo hướng dẫn và khả năng kết nối các tuyến kỹ thuật. Không có một con số hạ trần cố định áp dụng cho tất cả hệ thống điều hòa âm trần ống gió. Ngoài chiều cao thân máy còn phải xét hộp gió, bảo ôn, hệ treo, đường thoát nước và các vật cản. Nếu đặt máy sát dầm hoặc ở góc khó tiếp cận, việc thi công và bảo dưỡng sau này có thể bất tiện. Trần thấp cần được đánh giá trước khi chốt model.

Bản vẽ trần nên thể hiện cửa cấp, cửa hồi, cửa thăm, đèn, rèm và những hạng mục có thể xung đột. Cửa thăm cần phục vụ thao tác thật, không chỉ xuất hiện như một ô nhỏ trên bản vẽ. Đơn vị thi công phải kiểm tra việc tháo lọc, xử lý khay nước và tiếp cận các điểm cần bảo trì của đúng model. Chủ nhà có thể yêu cầu xem phương án phối hợp trước khi đóng trần. Khi các đơn vị làm việc theo cùng bản vẽ, khả năng phải cắt sửa phần hoàn thiện sẽ giảm.

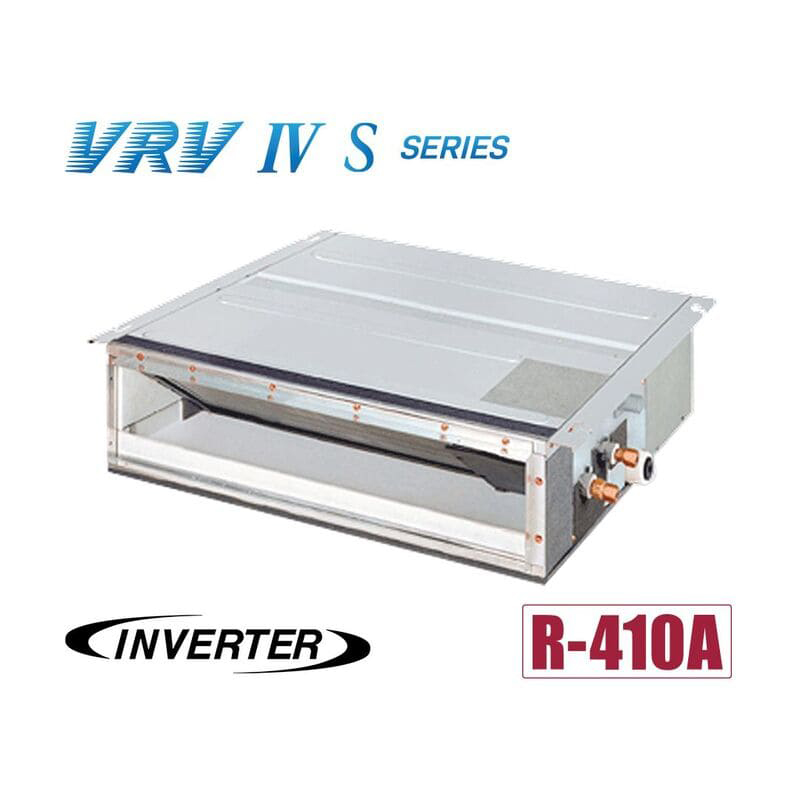

Thiết bị tham khảo: Dàn Lạnh VRV Daikin Giấu Trần Nối Ống Gió 2 Chiều FXDQ20PBVE Dạng Mỏng (Loại Tiêu Chuẩn Có Bơm Nước Xả). Cần đối chiếu cấu hình và điều kiện lắp đặt trước khi lựa chọn.

Bố trí cửa cấp và đường hồi cho cân bằng

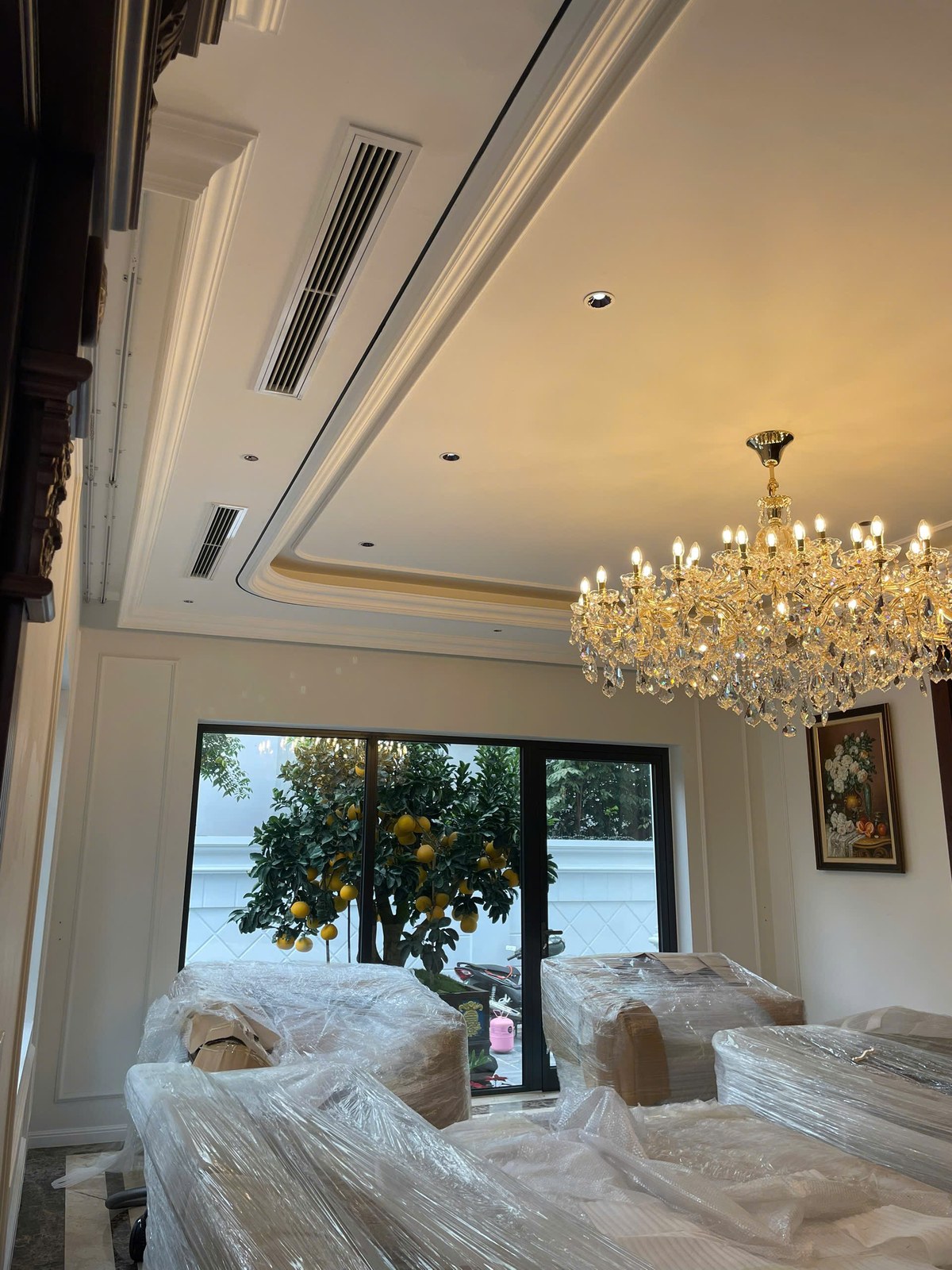

Cửa gió nên được bố trí theo nhu cầu làm mát, vị trí sử dụng và đặc điểm phòng. Một khe gió dài nhìn đẹp không tự bảo đảm phân phối đều. Cần kiểm tra lưu lượng, hướng thổi và sự tương tác với khu vực gần kính, ghế ngồi hoặc giường ngủ. Không nên đặt hướng gió mạnh liên tục trực tiếp vào người sử dụng chỉ để thuận tiện cho tuyến ống. Với phòng lớn hoặc hình dạng phức tạp, phân chia cửa cấp cần được tính cùng mạng ống, không lựa chọn các miệng gió như vật trang trí độc lập.

Đường hồi cũng cần được thiết kế rõ để không khí quay về máy thuận lợi. Nếu dùng khoang trần làm đường hồi, phải kiểm tra điều kiện áp dụng và sự sạch sẽ của khoang, tránh hút không khí từ những vùng không mong muốn. Trong mặt bằng có nhiều phòng, cần đánh giá đường hồi khi cửa phòng đóng. Đồng thời, hệ thống điều hòa không thay thế việc tổ chức thông gió khi công trình có nhu cầu cấp khí tươi. Đây là những nội dung cần hỏi trong buổi duyệt phương án, trước khi mua thiết bị hoặc đặt cửa gió.

Thiết kế ống gió, bảo ôn và thoát nước

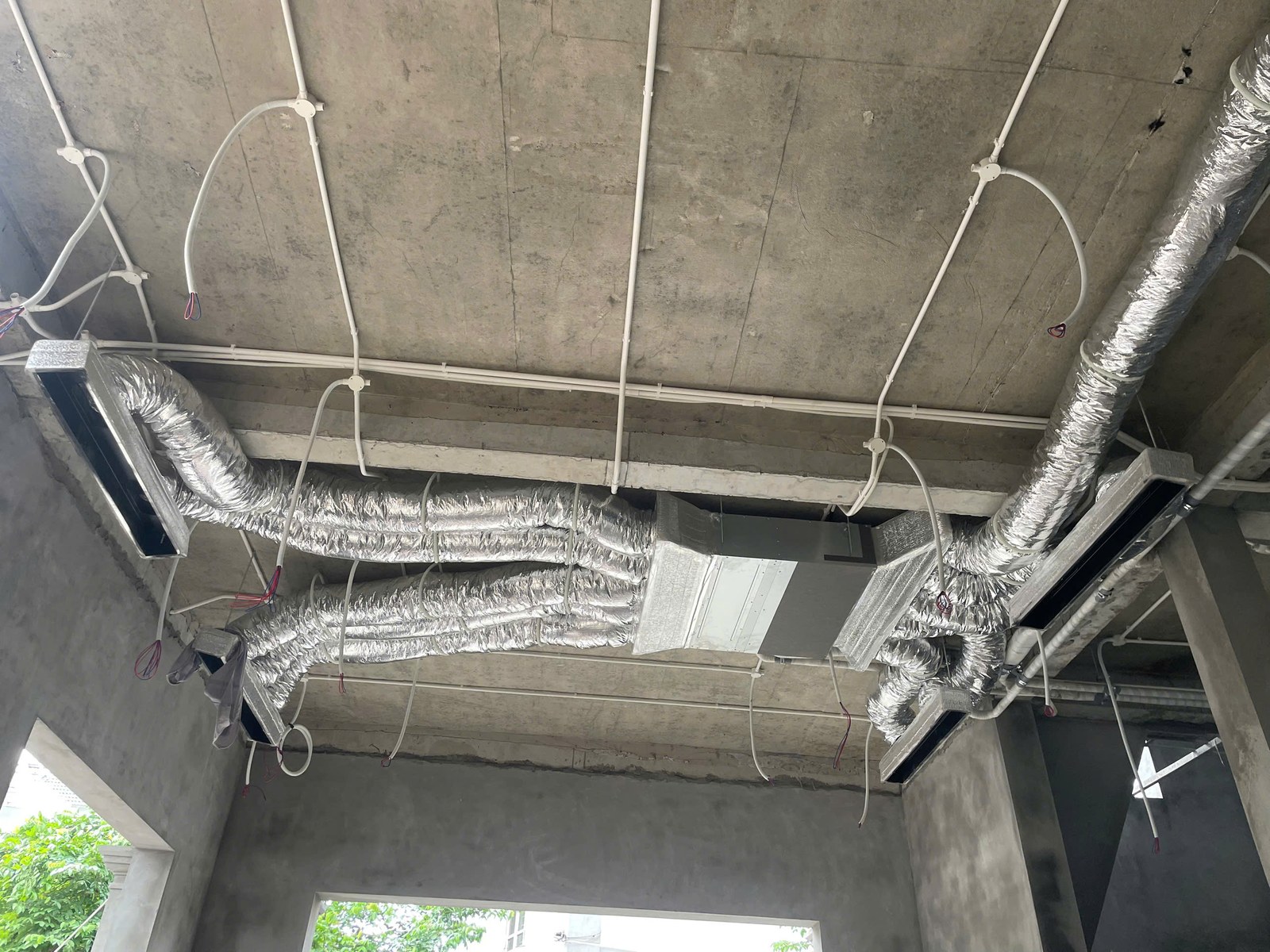

Kích thước và cách đi ống gió phải phù hợp lưu lượng cần thiết, giới hạn áp suất tĩnh của dàn lạnh và yêu cầu về tiếng ồn. Các nhánh ống cần được tổ chức để hạn chế tổn thất không cần thiết, đồng thời phù hợp không gian trên trần. Ống mềm không nên bị ép dẹt hoặc bố trí tùy tiện để vượt qua vật cản. Mối nối, hộp gió và liên kết với miệng gió cần được kiểm tra độ kín. Nếu mạng ống không phù hợp, tăng công suất máy chưa chắc khắc phục được vùng thiếu gió.

Bảo ôn cần được thực hiện liên tục tại các vị trí có nguy cơ đọng sương, đặc biệt ở mối nối và vùng tiếp giáp hộp gió. Đường thoát nước phải được bố trí theo yêu cầu của thiết bị, có tính đến bơm nước ngưng nếu cấu hình sử dụng bộ phận này. Không thể mặc định mọi model đều có bơm hoặc đều dùng cùng độ dốc. Trước khi che kín, cần kiểm tra khả năng thoát nước bằng quy trình phù hợp. Chất lượng các chi tiết ít nhìn thấy này ảnh hưởng trực tiếp đến độ ổn định của trần sau bàn giao.

Thiết bị tham khảo: Dàn Lạnh VRV Daikin Giấu Trần Nối Ống Gió 2 Chiều FXDQ25PBVE Dạng Mỏng (Loại Tiêu Chuẩn Có Bơm Nước Xả). Cần đối chiếu cấu hình và điều kiện lắp đặt trước khi lựa chọn.

Trình tự thi công cần được thống nhất

Một trình tự hợp lý bắt đầu từ duyệt bản vẽ, xác nhận thiết bị và phối hợp mặt bằng với các đội xây dựng. Sau đó mới xác định hệ treo, đặt dàn lạnh, tổ chức đường môi chất, điện điều khiển, thoát nước và mạng ống gió. Các bước thử kín, hút chân không và chạy thử phải theo hướng dẫn của nhà sản xuất và hồ sơ kỹ thuật của công trình. Không nên coi việc nối xong đường ống là đã đủ điều kiện đóng trần. Các thông số cần kiểm tra và người chịu trách nhiệm nên được xác định rõ.

Trong quá trình thi công, thiết bị và đầu ống phải được bảo vệ khỏi bụi, nước và va chạm theo yêu cầu của từng hạng mục. Thay đổi vị trí máy hoặc cửa gió cần được đánh giá lại ảnh hưởng, đặc biệt nếu tuyến ống dài hơn hoặc có thêm chỗ đổi hướng. Khi công trình có nhiều đội làm đồng thời, nên cập nhật bản vẽ phối hợp để tránh một đội che mất cửa thăm của đội khác. Hồ sơ ảnh trước khi đóng trần giúp theo dõi các tuyến kỹ thuật và hỗ trợ xử lý khi cần bảo dưỡng về sau.

Những điểm phải kiểm tra trước khi đóng trần

Trước khi hoàn thiện, cần xác nhận vị trí thiết bị, kết cấu treo đỡ, đường gió, đường thoát nước và các mối bảo ôn. Các đầu nối và bộ phận cần tiếp cận phải có khoảng thao tác phù hợp. Chủ nhà nên yêu cầu đơn vị thi công giải thích đường cấp, hồi và vị trí cửa thăm trên thực tế. Nếu có thay đổi so với bản vẽ ban đầu, cần ghi nhận để hồ sơ bàn giao phản ánh đúng công trình. Những lỗi chưa xử lý ở giai đoạn này thường khó tiếp cận hơn khi trần đã đóng.

Chạy thử cần được thực hiện theo điều kiện và trình tự phù hợp với máy. Khi kiểm tra phân phối gió, không chỉ đứng tại cửa cấp gần nhất mà còn xem các vùng sử dụng xa, vùng gần kính và vị trí ngồi. Việc thoát nước phải được xác nhận, đồng thời chú ý rung, tiếng gió và các hiện tượng bất thường. Kết quả kiểm tra cần được ghi nhận cùng những việc còn phải hoàn thiện. Trần đẹp là một phần của nghiệm thu; hệ thống cũng phải đáp ứng mục tiêu vận hành và khả năng bảo trì đã thống nhất.

Thiết bị tham khảo: Dàn Lạnh VRV Daikin Giấu Trần Nối Ống Gió 2 Chiều FXDQ32PBVE Dạng Mỏng (Loại Tiêu Chuẩn Có Bơm Nước Xả). Cần đối chiếu cấu hình và điều kiện lắp đặt trước khi lựa chọn.

Dự toán chi phí gồm những khoản nào?

Chi phí điều hòa âm trần ống gió gồm thiết bị, bộ điều khiển, vật tư đường môi chất, mạng ống gió, cửa gió, bảo ôn, đường thoát nước và nhân công. Tùy công trình còn có vận chuyển, nâng chuyển máy, mở hoặc hoàn thiện trần và các công việc liên quan khác. Phạm vi mỗi báo giá có thể khác nhau, nên cần xem khoản nào đã bao gồm và khoản nào do đơn vị khác thực hiện. Không có một giá trọn gói đáng tin cậy cho mọi phòng khi chưa biết cấu hình và điều kiện lắp đặt.

Khi so sánh, nên yêu cầu bảng hạng mục với mã thiết bị, số lượng, phạm vi vật tư và nguyên tắc tính phát sinh. Một giá máy thấp không nói lên tổng chi phí thấp nếu thiếu đường gió hoặc chưa tính hoàn thiện. Ngược lại, báo giá lớn hơn có thể gồm những phần cần thiết mà phương án khác bỏ ngoài. Cần làm rõ điều kiện bảo hành, trách nhiệm đối với thiết bị và chất lượng thi công. Nếu công trình đang xây, việc phối hợp sớm thường giúp kiểm soát các thay đổi hợp lý hơn so với sửa sau khi đã hoàn thiện.

Những lỗi bố trí thường làm giảm hiệu quả

Một lỗi dễ gặp là quyết định kích thước cửa gió chỉ theo hình thức mà chưa kiểm tra lưu lượng và vận tốc. Lỗi khác là đi ống theo khoảng trống còn lại sau các hệ kỹ thuật khác, khiến tuyến bị thu hẹp hoặc đổi hướng nhiều. Cửa hồi bị đồ nội thất che, cửa thăm đặt lệch vùng cần thao tác và bảo ôn không liên tục cũng là các vấn đề cần tránh. Khi xuất hiện thiếu lạnh hoặc tiếng ồn, không nên kết luận ngay máy hỏng; cần kiểm tra đồng thời thiết bị và hệ thống phân phối không khí.

Sai kỳ vọng về điều khiển cũng gây khó chịu khi sử dụng. Nếu nhiều phòng chung một dàn lạnh nhưng chủ nhà mong muốn mỗi phòng có nhiệt độ riêng, vấn đề nằm ở cấu hình và thiết kế ngay từ đầu. Hệ thống chia vùng cần được đánh giá về sự tương thích và phạm vi điều chỉnh, không chỉ thêm một vài cửa đóng mở. Cách phòng được sử dụng phải là dữ liệu đầu vào của thiết kế. Vì vậy, buổi khảo sát nên có người trực tiếp sử dụng hoặc vận hành công trình tham gia để yêu cầu không bị bỏ sót.

Bảo trì và hồ sơ bàn giao

Hồ sơ bàn giao nên có danh sách model, hướng dẫn điều khiển, phạm vi bảo hành và bản vẽ hoàn công phù hợp. Người dùng cần biết vị trí lưới lọc, cửa thăm và cách liên hệ khi hệ thống có dấu hiệu bất thường. Không nên chặn cửa hồi bằng tủ hoặc bịt miệng gió để xử lý cảm giác quá lạnh mà chưa trao đổi với đơn vị kỹ thuật. Việc thay đổi nội thất sau bàn giao cũng có thể ảnh hưởng luồng gió, nên cần xem xét vị trí đồ dùng và các vùng bị che.

Kế hoạch bảo dưỡng dựa vào hướng dẫn của máy và điều kiện vận hành thực tế, không áp một chu kỳ duy nhất cho mọi công trình. Phòng ít sử dụng và không gian nhiều bụi hoặc hoạt động liên tục có nhu cầu khác nhau. Khi bảo trì, cần quan tâm lưới lọc, dàn trao đổi nhiệt, khay nước, đường thoát và tình trạng mạng ống. Nếu có nước nhỏ từ trần, hãy ngừng sử dụng và liên hệ kỹ thuật để tránh ảnh hưởng phần hoàn thiện. Tiếp cận thuận tiện từ đầu giúp việc kiểm tra nhanh hơn và ít phải tháo dỡ.

Làm việc với AC Hà Nội để chốt phương án

Bạn có thể gửi AC Hà Nội mặt bằng, ảnh hiện trạng và yêu cầu sử dụng của từng phòng để chuẩn bị buổi tư vấn. Nếu đã có bản vẽ trần, nên cung cấp cùng danh sách đèn, rèm và vị trí đồ nội thất chính. Với nhà cải tạo, cần trao đổi mức độ được phép mở trần và thời gian có thể thi công. Với công trình mới, nên thống nhất thời điểm khảo sát trước khi chốt các hệ kỹ thuật. Những dữ liệu cụ thể giúp phương án sát thực tế hơn việc hỏi giá chỉ bằng diện tích tổng.

Công ty TNHH Thương mại và Dịch vụ AC Hà Nội tư vấn giải pháp điều hòa theo nhu cầu và điều kiện công trình. Trước khi quyết định, hãy đề nghị làm rõ cấu hình, vị trí máy, mạng ống, phương án cấp hồi và khả năng bảo trì. Các link thiết bị và bài viết trong nội dung dùng để tham khảo thêm; lựa chọn cuối cùng vẫn cần dựa trên khảo sát và thông số của model. Một phương án hoàn chỉnh phải kết hợp được thẩm mỹ, sự thoải mái, phạm vi chi phí và trách nhiệm bàn giao rõ ràng.
