Điều Hòa Trung Tâm Chuẩn Hòa Âm (Acoustic Balance): Giải Pháp Giảm Rung Và Ồn Cho Phòng Thu – Studio

Thế giới đang bước vào kỷ nguyên của Tòa nhà Tự trị (Autonomous Building), nơi các hệ thống vận hành có khả năng tự học hỏi, dự đoán và tự điều chỉnh. Trong đó, việc kiểm soát năng lượng của hệ thống Điều hòa Trung tâm (HVAC) là nhiệm vụ then chốt.

Sự kết hợp giữa Internet Vạn vật (IoT) và công nghệ Song sinh Số (Digital Twin) đã tạo ra một giải pháp đột phá, giúp chuyển đổi hệ thống BMS (Building Management System) từ cơ chế phản ứng (Reactive) sang cơ chế dự đoán (Predictive). Đây là nền tảng để đạt được mức tiết kiệm năng lượng từ 20% - 40% và nâng cao trải nghiệm người dùng lên tầm cao mới.

Bài viết này sẽ phân tích chi tiết cơ chế hoạt động, lợi ích kỹ thuật và lộ trình triển khai công nghệ Digital Twin cho hệ thống điều hòa trung tâm.

PHẦN 1: TỪ PHẢN ỨNG ĐẾN DỰ ĐOÁN – CÁCH MẠNG IoT TRONG HVAC

1.1. IoT – Nguồn Dữ liệu Sống Của Tòa Nhà

IoT trong HVAC không chỉ là cảm biến nhiệt độ. Nó là một mạng lưới thu thập dữ liệu đa chiều, cung cấp bức tranh toàn cảnh về hoạt động và môi trường của tòa nhà.

Dữ liệu Môi trường bên ngoài: Cảm biến thời tiết siêu nhỏ (Micro-weather station) cung cấp dữ liệu theo thời gian thực về nhiệt độ, độ ẩm, cường độ bức xạ mặt trời, và tốc độ gió.
Dữ liệu Vận hành thiết bị: Cảm biến gắn trên Chiller, Bơm nhiệt, VRF/VRV thu thập thông số về áp suất, lưu lượng môi chất lạnh, tần số máy nén, và độ rung.
Dữ liệu Khách thuê (Occupancy): Cảm biến CO2, cảm biến nhiệt hồng ngoại, và tích hợp với hệ thống truy cập (Access Control) cung cấp thông tin chính xác về số lượng người và hoạt động trong từng khu vực.

1.2. Hạn chế của BMS truyền thống

Hệ thống BMS truyền thống hoạt động dựa trên các quy tắc cố định (Rule-Based Control): "Nếu nhiệt độ phòng là 26 độ C, thì bật Chiller". Cơ chế này là phản ứng.

Vấn đề: Khi phòng đột ngột đầy người, nhiệt độ tăng cao, Chiller phải mất thời gian để tăng tải (Ramp-up Time), dẫn đến lãng phí năng lượng và gây khó chịu cho người dùng trong thời gian chờ đợi.
Giải pháp: Digital Twin – một hệ thống có khả năng nhìn thấy tương lai ngắn hạn của tòa nhà.

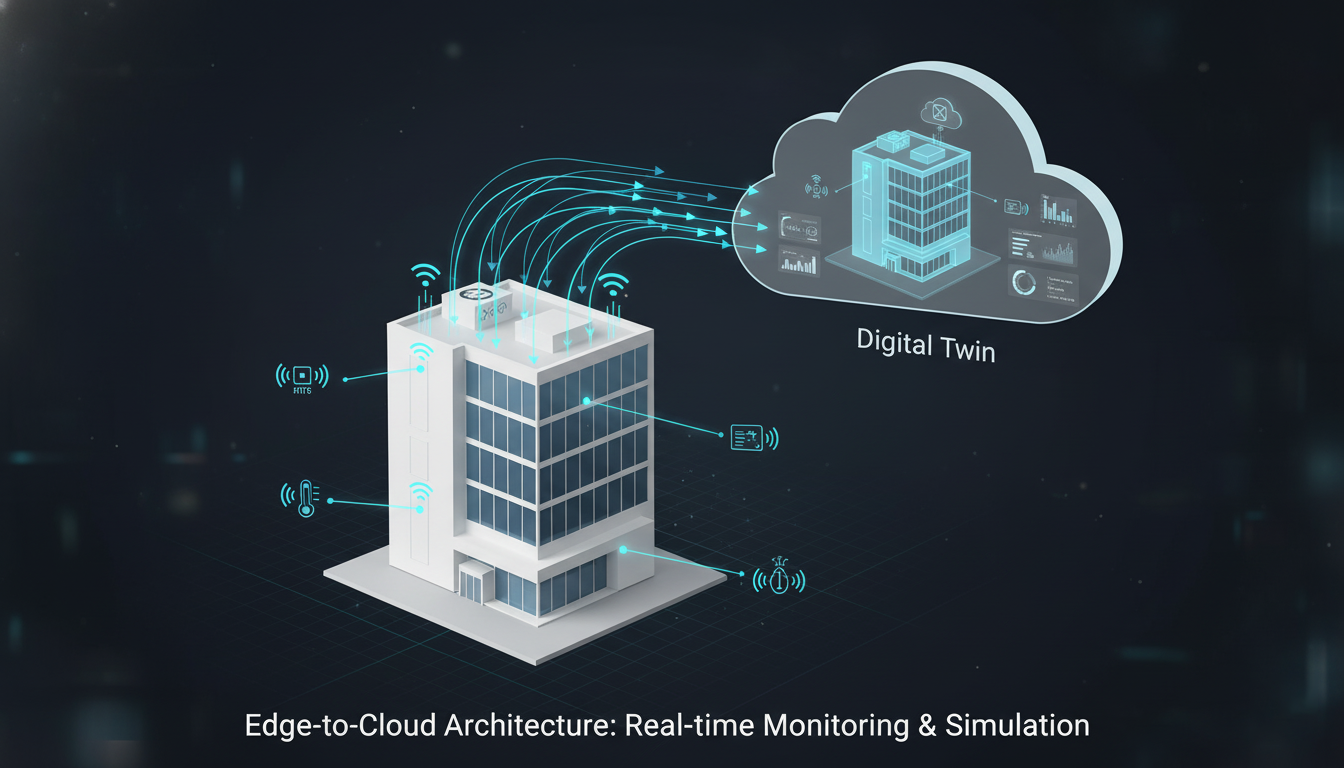

Sơ đồ minh họa kiến trúc Data Flow (Luồng dữ liệu). Hình ảnh hiển thị các cảm biến IoT (biểu tượng sóng) gắn trên tường, thiết bị HVAC và mái nhà, tất cả đều đổ dữ liệu theo thời gian thực (mũi tên liên tục) về một đám mây (Cloud) để cung cấp cho mô hình Digital Twin.

PHẦN 2: DIGITAL TWIN – BẢN SAO VẬT LÝ VÀ CHU TRÌNH PHẢN HỒI

Digital Twin là một bản sao ảo hoàn chỉnh của hệ thống HVAC và các yếu tố vật lý xung quanh nó.

>> Dàn lạnh VRV Daikin Cassette âm trần 2 chiều 24.200 BTU FXFQ63AVM (Đa hướng thổi)

2.1. Cấu trúc của Song Sinh Số trong HVAC

Mô hình Vật lý (Physics Model): Xây dựng dựa trên mô hình BIM (Building Information Modeling) của tòa nhà, bao gồm vật liệu tường, cửa sổ, hướng nắng. Mô hình này tính toán quán tính nhiệt (Thermal Inertia) – khả năng giữ nhiệt/lạnh của vật liệu xây dựng.
Lớp Dữ liệu Thời gian Thực (Real-Time Data Layer): Nhận dữ liệu IoT liên tục (như đã mô tả ở Phần 1).
Lớp Thuật toán Dự đoán (Predictive Algorithm): Sử dụng Machine Learning (Học máy) để xử lý dữ liệu lịch sử và dữ liệu thời gian thực nhằm dự báo các kịch bản.

2.2. Mô Phỏng Tải Lạnh Theo Thời Gian Thực (Real-Time Load Simulation)

Đây là chức năng cốt lõi giúp tiết kiệm năng lượng.

Đầu vào: Mô hình Twin liên tục nhận dữ liệu (ví dụ: nhiệt độ ngoài trời tăng 2 độ C trong 1 giờ, và có thông báo cuộc họp 50 người sẽ bắt đầu trong 30 phút).
Dự đoán: Digital Twin mô phỏng nhiệt độ phòng sẽ thay đổi thế nào trong 1, 2, 4 giờ tới.
Điều khiển Chủ động (Proactive Control): Thay vì đợi nhiệt độ tăng, Twin sẽ gửi lệnh đến BMS: "Bắt đầu tăng công suất Chiller lên 15% ngay bây giờ để bù đắp cho tải lạnh sẽ tăng lên sau 30 phút."
Lợi ích: Đảm bảo hệ thống Chiller luôn vận hành ở công suất tối ưu (gần điểm EER cao nhất) và tránh hiện tượng tăng/giảm tải đột ngột gây lãng phí năng lượng.

Biểu đồ so sánh đường cong tiêu thụ năng lượng. Đường màu đỏ (hệ thống BMS truyền thống) cho thấy các đỉnh tăng/giảm công suất nhọn, không đều. Đường màu xanh lá cây (hệ thống Digital Twin) cho thấy đường cong công suất mượt mà, ổn định hơn, và thấp hơn tổng thể 25%, minh họa cho hiệu quả của việc điều khiển dự đoán.

PHẦN 3: ỨNG DỤNG ĐA CHIỀU VÀ LỢI ÍCH VƯỢT TRỘI

3.1. Tối Ưu Hóa Điểm Đặt (Setpoint Optimization)

Twin có thể tinh chỉnh điểm đặt nhiệt độ nước lạnh ( 4 - 8 độ C ) theo từng phút. Thay vì duy trì nước lạnh ở 6 độ C suốt cả ngày, Twin nhận thấy buổi chiều tải lạnh thấp hơn, nó có thể tăng điểm đặt lên 7 độ C – một thay đổi 1 này có thể giúp Chiller tiết kiệm 2-3% năng lượng.

3.2. Bảo Trì Dự Đoán (Predictive Maintenance)

Twin theo dõi dữ liệu vận hành của Chiller (áp suất, dòng điện, độ rung) theo thời gian thực.
Phát hiện Dị thường (Anomaly Detection): Nếu mô hình Twin dự đoán công suất làm lạnh cần là 1000 RT, nhưng để đạt được nó, máy nén đang tiêu thụ dòng điện cao hơn 10% so với bình thường, Twin sẽ báo hiệu: "Hiệu suất đã giảm, có khả năng Dàn ngưng đang bị bám bẩn hoặc có rò rỉ Gas nhẹ."
Lợi ích: Kỹ sư có thể can thiệp trước khi sự cố xảy ra (Breakdown), giảm thời gian dừng máy và chi phí sửa chữa đột xuất.

3.3. Nâng cao Chỉ số Hài lòng Của Người Thuê (Occupant Experience)

Điều khiển dựa trên nhu cầu thực tế, không dựa trên lịch trình cứng nhắc.
Twin đảm bảo rằng các khu vực phía Tây nhận đủ tải lạnh để chống lại bức xạ mặt trời, trong khi các khu vực lõi bên trong được điều chỉnh để không quá lạnh.

PHẦN 4: THÁCH THỨC TRIỂN KHAI VÀ YÊU CẦU KỸ THUẬT CAO

Việc triển khai hệ thống Digital Twin phức tạp hơn nhiều so với việc chỉ lắp đặt cảm biến.

4.1. Sự Tinh chỉnh của Mô hình Vật lý

Mô hình Twin cần được hiệu chỉnh cẩn thận. Sai số nhỏ về vật liệu cách nhiệt hay hướng cửa sổ trong mô hình có thể dẫn đến sai số lớn trong dự đoán tải lạnh. Quá trình này đòi hỏi kỹ sư HVAC có kiến thức sâu về mô hình nhiệt động lực học (Thermodynamics).

4.2. Bảo mật Dữ liệu (Data Security)

Dữ liệu IoT thu thập từ tòa nhà là tài sản quý giá nhưng cũng là điểm yếu tiềm tàng. Cần đảm bảo nền tảng lưu trữ đám mây và giao thức truyền tải dữ liệu phải tuân thủ các tiêu chuẩn bảo mật nghiêm ngặt nhất.

PHẦN 5: AC HÀ NỘI – ĐỐI TÁC KIẾN TẠO CÔNG NGHỆ 4.0

Để thành công trong việc chuyển đổi sang tòa nhà thông minh, bạn cần một đối tác không chỉ mạnh về thi công cơ điện mà còn phải có năng lực về tích hợp công nghệ thông tin (IT) và hệ thống điều khiển tự động (Automation).

CÔNG TY TNHH THƯƠNG MẠI VÀ DỊCH VỤ AC HÀ NỘI mang đến giải pháp toàn diện:

Tư vấn Phân tích Dữ liệu: Đánh giá hệ thống BMS hiện tại, xác định các điểm lắp đặt cảm biến IoT chiến lược để thu thập dữ liệu quan trọng nhất.
Tích hợp Nền tảng: Phối hợp với các đối tác phần mềm hàng đầu để xây dựng mô hình Digital Twin tùy chỉnh, phù hợp với kiến trúc và vật lý của tòa nhà bạn.
Thi công Chuẩn xác: Đảm bảo hệ thống Chiller/VRV được lắp đặt chuẩn mực để cung cấp dữ liệu vận hành chính xác (nếu thiết bị vận hành kém, dữ liệu đầu vào sẽ kém).

Chúng tôi biến dữ liệu thô thành nguồn lợi nhuận và hiệu suất, đưa tòa nhà của bạn vào thế hệ vận hành thông minh.
