Điều hòa âm trần nối ống gió đang được sử dụng ngày càng nhiều trong biệt thự, văn phòng, khách sạn, nhà hàng và các công trình yêu cầu cao về thẩm mỹ. Khác với điều hòa treo tường hay cassette âm trần, phần lớn thiết bị của hệ thống được giấu phía trên trần, chỉ để lộ các cửa gió được bố trí hài hòa với nội thất.

Nhờ khả năng làm mát đồng đều, thiết kế gọn và linh hoạt trong việc bố trí cửa gió, điều hòa âm trần nối ống gió là lựa chọn phù hợp cho nhiều không gian hiện đại.

Điều hòa âm trần nối ống gió là gì?

Điều hòa âm trần nối ống gió là loại điều hòa có dàn lạnh được lắp ẩn phía trên trần thạch cao hoặc trần kỹ thuật. Không khí lạnh từ dàn lạnh được dẫn qua hệ thống ống gió đến các cửa cấp gió trong phòng.

Không khí trong phòng sau đó được hút trở lại dàn lạnh thông qua cửa hồi gió để tiếp tục quá trình trao đổi nhiệt.

Nhờ cách bố trí này, người sử dụng hầu như không nhìn thấy thiết bị điều hòa. Phần xuất hiện trong không gian chỉ là các cửa gió được thiết kế theo nhiều kiểu khác nhau.

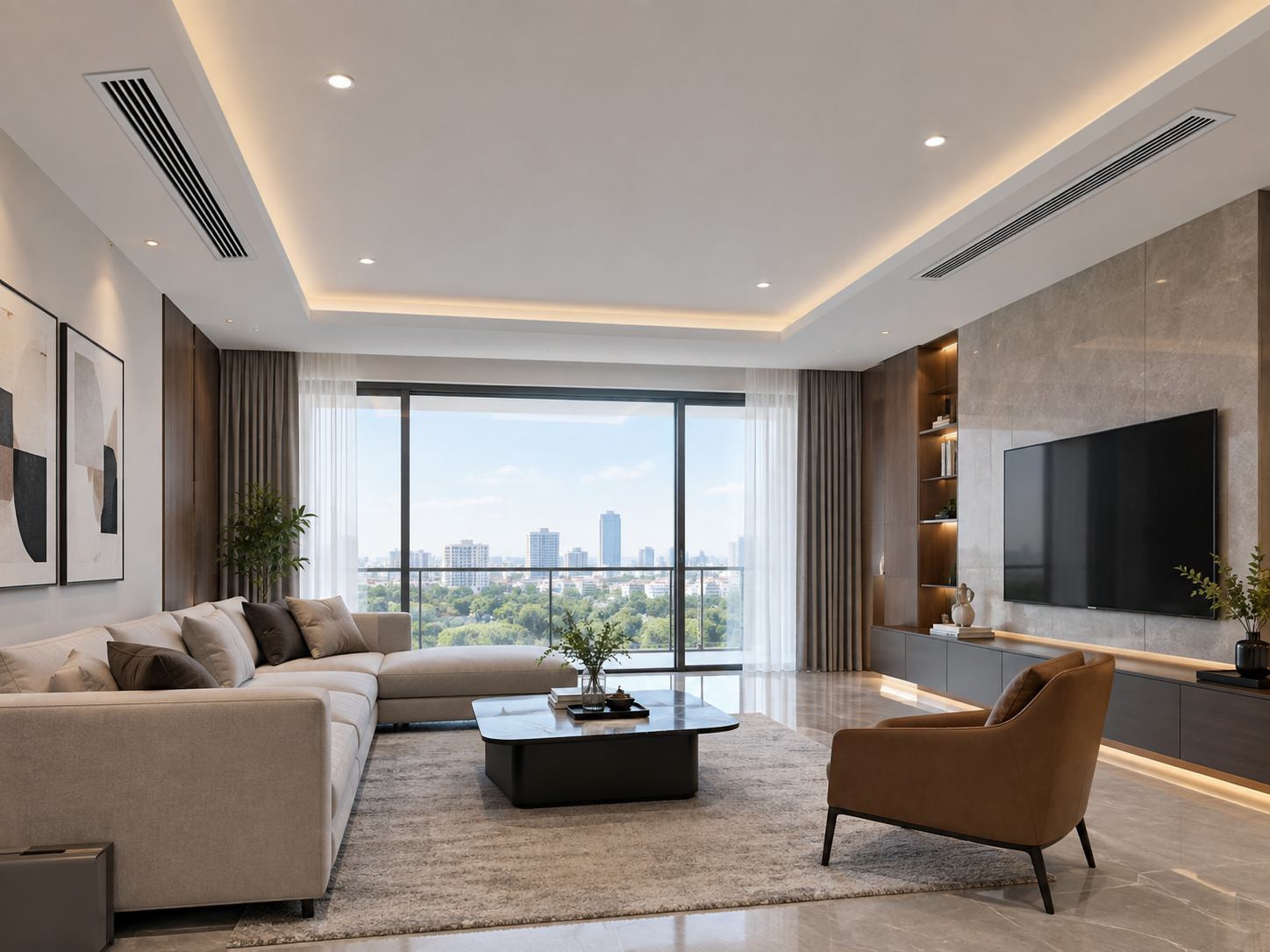

Phòng khách hiện đại sử dụng điều hòa âm trần nối ống gió, chỉ lộ cửa gió trên trần

Cấu tạo của điều hòa âm trần nối ống gió

Một hệ thống điều hòa âm trần nối ống gió thường gồm các bộ phận chính sau:

Dàn lạnh

Dàn lạnh được đặt phía trên trần, có nhiệm vụ trao đổi nhiệt và tạo luồng khí lạnh.

Tùy theo công suất và yêu cầu thiết kế, dàn lạnh có thể có áp suất tĩnh thấp, trung bình hoặc cao để phù hợp với chiều dài và cấu hình đường ống gió.

Dàn nóng

Dàn nóng được bố trí bên ngoài công trình, thường ở ban công, sân thượng, khu kỹ thuật hoặc mái nhà.

Dàn nóng có nhiệm vụ giải nhiệt và vận hành chu trình môi chất lạnh.

Hệ thống ống gió

Ống gió dẫn khí lạnh từ dàn lạnh đến các cửa cấp gió trong phòng.

Vật liệu ống gió thường được lựa chọn dựa trên thiết kế và yêu cầu cách nhiệt của công trình.

Cửa gió

Cửa gió là phần nhìn thấy rõ nhất trong không gian.

Có nhiều kiểu như cửa gió nan dài, cửa gió khe, cửa gió khuếch tán hoặc cửa gió dạng linear.

Việc lựa chọn kiểu cửa gió ảnh hưởng khá lớn đến tính thẩm mỹ tổng thể.

Hệ thống dàn lạnh và đường ống gió lắp trên trần trước khi đóng thạch cao

Ưu điểm của điều hòa âm trần nối ống gió

Tính thẩm mỹ cao

Đây là ưu điểm nổi bật nhất của loại điều hòa này.

Do dàn lạnh được giấu trên trần nên không gian nội thất trở nên gọn gàng hơn. Cửa gió có thể được bố trí theo phong cách kiến trúc và màu sắc của trần.

Với biệt thự, khách sạn hoặc showroom cao cấp, đây là yếu tố rất được quan tâm.

Làm mát tương đối đồng đều

Không khí lạnh có thể được cấp đến nhiều vị trí khác nhau trong cùng một không gian thông qua hệ thống ống gió.

Nếu cửa gió được thiết kế hợp lý, luồng khí sẽ phân bố đều hơn, hạn chế tình trạng khu vực quá lạnh trong khi chỗ khác lại nóng.

Không chiếm diện tích tường

Điều hòa treo tường cần một khoảng không gian riêng để bố trí dàn lạnh.

Trong khi đó, điều hòa âm trần nối ống gió giải phóng phần lớn diện tích tường, thuận lợi hơn cho việc bố trí nội thất, tranh trang trí, tủ hoặc hệ thống ánh sáng.

Linh hoạt về vị trí cửa gió

Dàn lạnh không bắt buộc phải nằm ngay phía trên vị trí cần làm mát.

Thông qua hệ thống ống gió, không khí lạnh có thể được dẫn đến nhiều vị trí phù hợp với thiết kế nội thất.

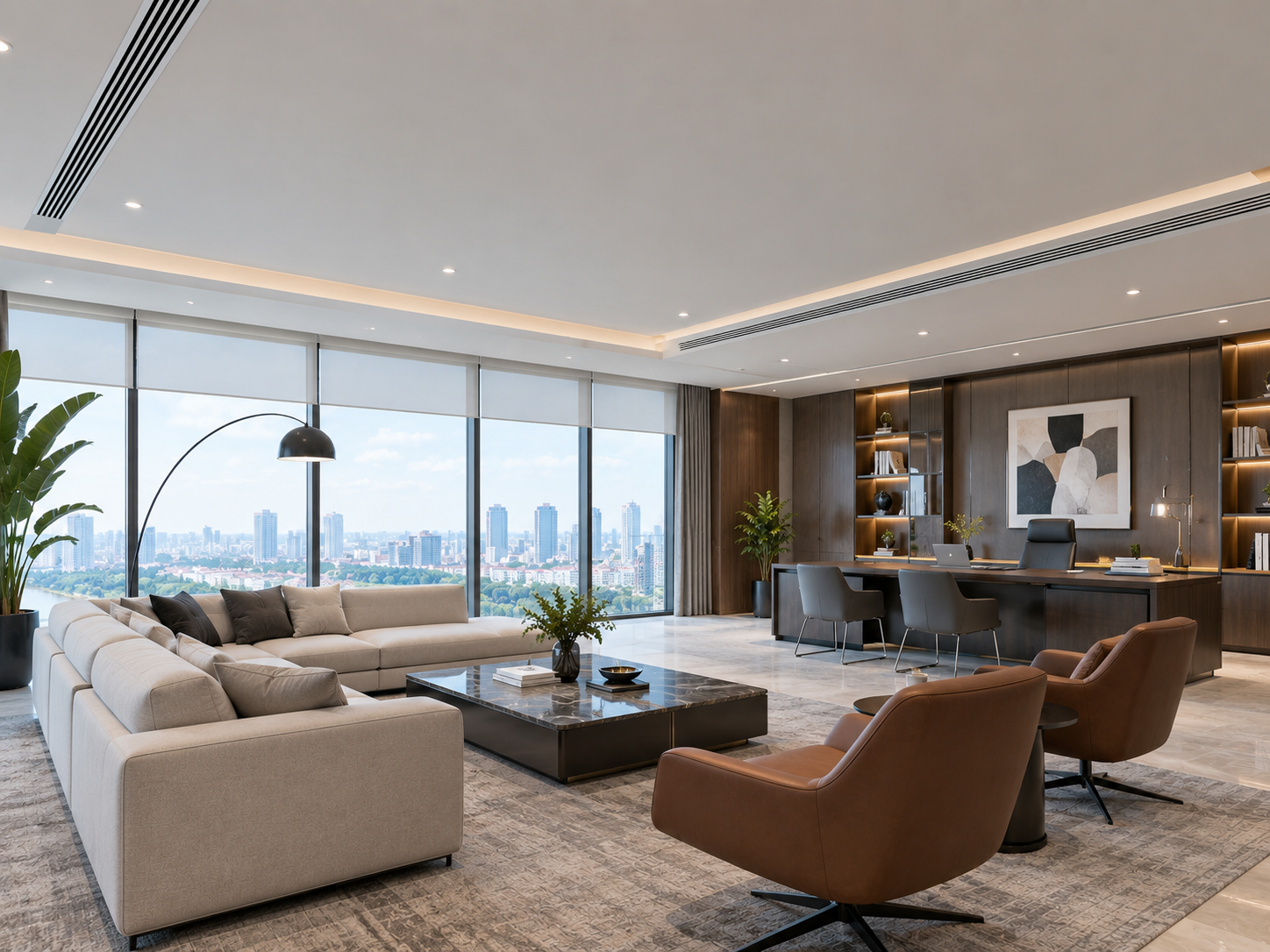

Cửa gió linear dài trong phòng khách hoặc văn phòng cao cấp

Điều hòa âm trần nối ống gió có tiết kiệm điện không?

Mức tiêu thụ điện của điều hòa âm trần nối ống gió phụ thuộc vào nhiều yếu tố.

Quan trọng nhất là công suất thiết bị có phù hợp với tải lạnh của phòng hay không.

Nếu công suất quá nhỏ, máy phải hoạt động liên tục nhưng vẫn khó đạt nhiệt độ cài đặt. Nếu công suất quá lớn, chi phí đầu tư tăng và hiệu quả vận hành có thể không tối ưu.

Ngoài ra, khả năng cách nhiệt của công trình, nhiệt độ cài đặt, thời gian sử dụng và chất lượng hệ thống ống gió cũng ảnh hưởng tới mức điện tiêu thụ.

Ống gió không được cách nhiệt tốt có thể làm thất thoát nhiệt lạnh trước khi không khí đến được cửa cấp gió.

Vì vậy, để hệ thống vận hành hiệu quả, cần thiết kế đồng bộ cả thiết bị lẫn đường ống.

Điều hòa âm trần nối ống gió phù hợp với công trình nào?

Loại điều hòa này có thể ứng dụng cho nhiều dạng công trình.

Biệt thự và nhà phố cao cấp

Đây là một trong những lựa chọn phổ biến nhất cho những ngôi nhà yêu cầu nội thất tối giản, hiện đại và không muốn xuất hiện nhiều dàn lạnh treo tường.

Văn phòng

Hệ thống giúp tạo không gian làm việc gọn gàng và có thể bố trí cửa gió theo từng khu vực làm việc.

Khách sạn

Phòng khách sạn thường yêu cầu cao về tính thẩm mỹ và độ êm. Điều hòa nối ống gió giúp giấu thiết bị và tạo không gian nội thất sang trọng hơn.

Nhà hàng và showroom

Những công trình này thường có trần thiết kế đặc biệt và cần phân phối khí lạnh đến nhiều khu vực, vì vậy hệ thống nối ống gió khá phù hợp.

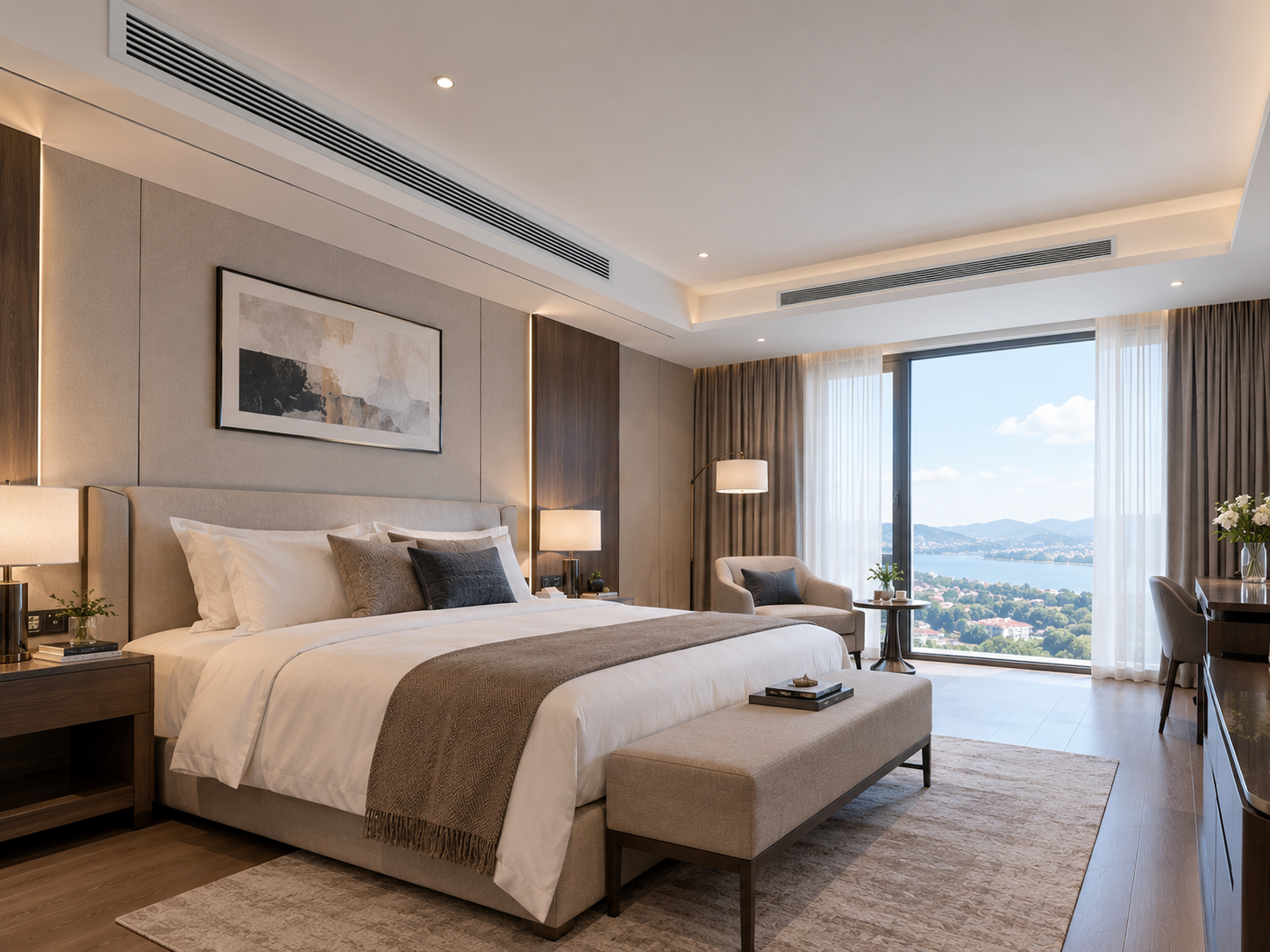

Điều hòa nối ống gió trong phòng ngủ biệt thự hoặc khách sạn

Nhược điểm cần cân nhắc

Bên cạnh nhiều ưu điểm, điều hòa âm trần nối ống gió cũng có một số hạn chế.

Trước hết, hệ thống yêu cầu khoảng trống phía trên trần để bố trí dàn lạnh và đường ống gió.

Nếu chiều cao tầng thấp, việc lắp đặt có thể làm trần bị hạ xuống đáng kể.

Chi phí đầu tư ban đầu cũng thường cao hơn điều hòa treo tường do cần thêm hệ thống ống gió, cửa gió, vật liệu cách nhiệt và nhân công thi công.

Ngoài ra, việc sửa chữa sau khi công trình hoàn thiện có thể khó khăn nếu không bố trí cửa thăm kỹ thuật ngay từ đầu.

Những lưu ý khi thiết kế và lắp đặt

Để điều hòa âm trần nối ống gió vận hành tốt, khâu thiết kế rất quan trọng.

Trước tiên cần tính toán tải lạnh cho từng phòng hoặc từng khu vực.

Tiếp theo là xác định vị trí dàn lạnh, cửa cấp gió và cửa hồi gió sao cho luồng khí phân bố hợp lý.

Ống gió cần được tính toán kích thước dựa trên lưu lượng khí và áp suất tĩnh của dàn lạnh.

Nếu ống quá nhỏ, tốc độ gió tăng và có thể gây tiếng ồn. Nếu ống quá lớn, không gian trần sẽ bị chiếm nhiều hơn.

Đường nước ngưng cũng phải có độ dốc phù hợp để tránh tình trạng nước chảy ngược hoặc tràn ra trần.

Quan trọng không kém là phải bố trí cửa thăm đủ lớn tại vị trí cần bảo trì dàn lạnh.

Nên dùng điều hòa âm trần nối ống gió riêng lẻ hay kết hợp VRV?

Điều hòa nối ống gió có thể được sử dụng theo nhiều cấu hình khác nhau.

Với nhà ở hoặc công trình nhỏ, mỗi dàn lạnh có thể sử dụng một dàn nóng riêng.

Đối với biệt thự lớn, văn phòng hoặc khách sạn có nhiều phòng, dàn lạnh nối ống gió thường được kết hợp với hệ thống VRV hoặc VRF.

Phương án này giúp nhiều dàn lạnh cùng kết nối với một cụm dàn nóng, từ đó giảm số lượng dàn nóng và nâng cao tính đồng bộ cho công trình.

Việc lựa chọn cấu hình nào cần dựa trên số lượng phòng, thời gian sử dụng, diện tích và ngân sách đầu tư.

Bảo dưỡng điều hòa âm trần nối ống gió

Do phần lớn thiết bị nằm ẩn trên trần, việc bảo dưỡng cần được lên kế hoạch ngay từ giai đoạn thiết kế.

Các hạng mục thường cần kiểm tra gồm:

  • Vệ sinh lưới lọc.

  • Vệ sinh dàn trao đổi nhiệt.

  • Kiểm tra đường thoát nước ngưng.

  • Kiểm tra quạt dàn lạnh.

  • Kiểm tra cửa cấp và cửa hồi gió.

  • Kiểm tra môi chất lạnh và hệ thống điện.

Nếu phát hiện lưu lượng gió yếu, có tiếng ồn bất thường hoặc nước nhỏ từ trần, nên kiểm tra sớm để tránh ảnh hưởng đến phần trần thạch cao.

Kỹ thuật viên bảo dưỡng dàn lạnh nối ống gió trên trần

Kết luận

Điều hòa âm trần nối ống gió là giải pháp phù hợp cho các công trình yêu cầu cao về tính thẩm mỹ, không gian gọn gàng và khả năng phân phối khí lạnh linh hoạt.

Hệ thống đặc biệt thích hợp với biệt thự, văn phòng, khách sạn, nhà hàng và showroom.

Tuy nhiên, hiệu quả thực tế phụ thuộc rất nhiều vào việc tính toán tải lạnh, thiết kế đường ống gió, lựa chọn công suất và chất lượng thi công. Vì vậy, việc lập phương án kỹ thuật ngay từ giai đoạn thiết kế công trình sẽ giúp hệ thống vận hành ổn định, hạn chế tiếng ồn và thuận tiện hơn khi bảo trì về sau.
