Cục nóng điều hòa Multi là bộ phận quan trọng trong hệ thống điều hòa Multi, có nhiệm vụ trao đổi nhiệt và cung cấp môi chất lạnh cho nhiều dàn lạnh được lắp đặt tại các phòng khác nhau. Khác với điều hòa thông thường, một cục nóng Multi có thể kết nối với nhiều dàn lạnh, giúp giảm số lượng thiết bị phải lắp đặt bên ngoài công trình.

Nhờ thiết kế này, cục nóng máy lạnh Multi đặc biệt phù hợp với căn hộ chung cư, nhà phố, biệt thự và những công trình có nhiều phòng cần điều hòa nhưng diện tích dành cho khu vực đặt dàn nóng bị hạn chế.

Cục nóng điều hòa Multi là gì?

Cục nóng điều hòa Multi là bộ phận được lắp đặt ở bên ngoài công trình và kết nối với nhiều dàn lạnh thông qua hệ thống đường ống môi chất lạnh.

Nếu điều hòa thông thường thường có cấu hình một cục nóng kết nối với một dàn lạnh thì hệ thống Multi cho phép một cục nóng kết nối với nhiều dàn lạnh tùy theo model và cấu hình mà nhà sản xuất cho phép.

Ví dụ, một căn hộ có phòng khách, hai phòng ngủ và phòng làm việc đều cần sử dụng điều hòa. Thay vì phải bố trí bốn cục nóng riêng biệt, chủ nhà có thể lựa chọn hệ thống Multi với một cục nóng phù hợp để kết nối các dàn lạnh.

Điều này giúp khu vực ban công hoặc vị trí kỹ thuật bên ngoài công trình trở nên gọn gàng hơn.

Cục nóng điều hòa Multi hiện đại được lắp đặt tại ban công căn hộ, phía trong công trình có nhiều dàn lạnh kết nối về cùng một cục nóng. Hình ảnh thực tế, sắc nét, thể hiện rõ thiết bị bên ngoài.

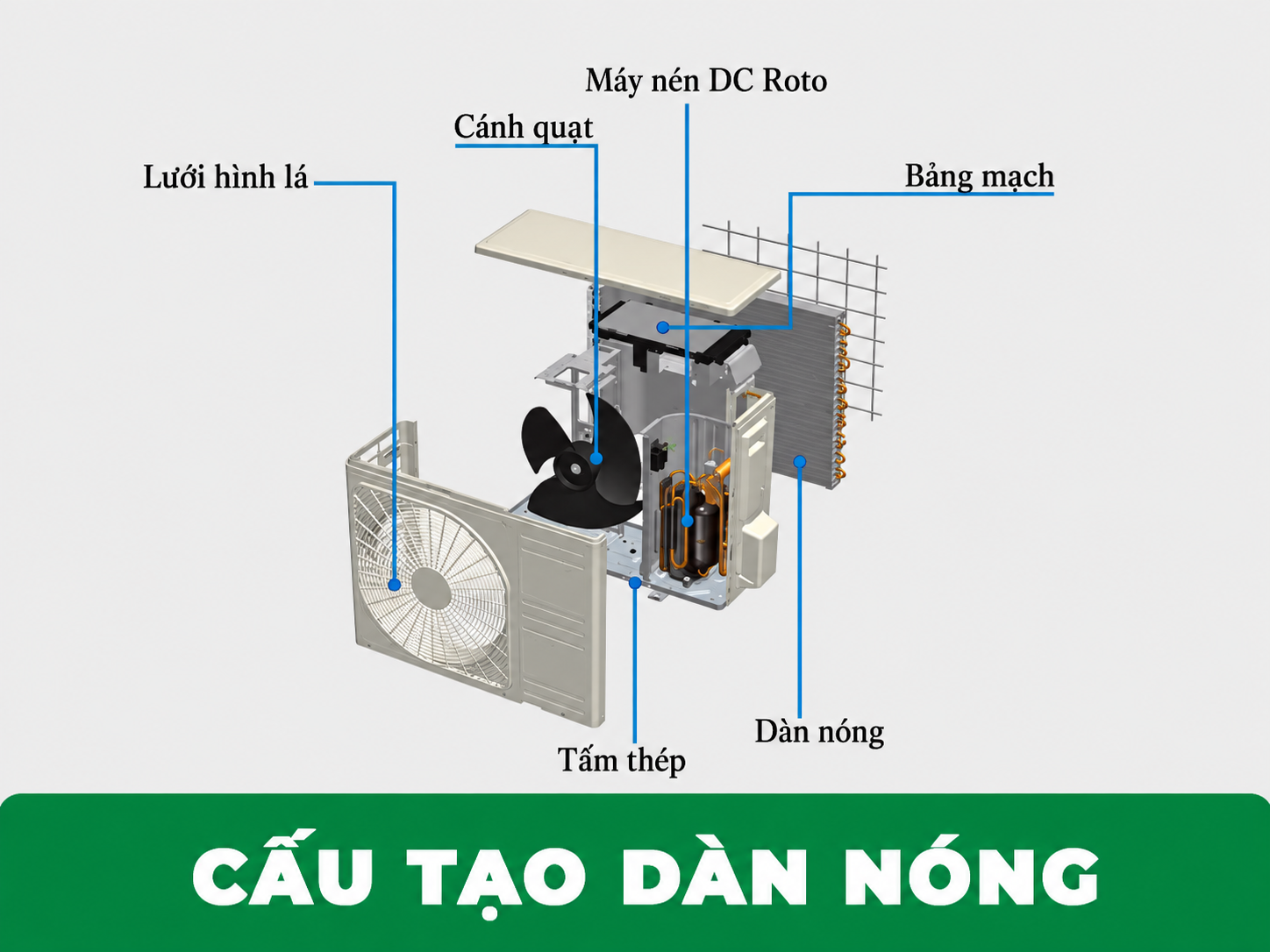

Cấu tạo cục nóng máy lạnh Multi

Mặc dù thiết kế có thể khác nhau giữa các thương hiệu và model, một cục nóng điều hòa Multi thường bao gồm những bộ phận chính sau.

Máy nén

Máy nén là một trong những bộ phận quan trọng nhất của cục nóng.

Bộ phận này có nhiệm vụ nén môi chất lạnh và đưa môi chất đi qua chu trình làm lạnh.

Ở nhiều dòng điều hòa Multi hiện đại, máy nén biến tần được sử dụng để điều chỉnh công suất hoạt động theo nhu cầu thực tế của hệ thống.

Dàn trao đổi nhiệt

Dàn trao đổi nhiệt của cục nóng có nhiệm vụ giải nhiệt cho môi chất lạnh.

Quạt dàn nóng sẽ đưa không khí bên ngoài đi qua bề mặt dàn trao đổi nhiệt để hỗ trợ quá trình thải nhiệt ra môi trường.

Quạt dàn nóng

Quạt giúp lưu thông không khí qua dàn trao đổi nhiệt.

Nếu dàn nóng bị bám nhiều bụi hoặc khu vực xung quanh bị che kín, khả năng giải nhiệt có thể bị ảnh hưởng và làm giảm hiệu quả hoạt động của hệ thống.

Bo mạch điều khiển

Bo mạch điện tử giúp điều khiển và quản lý hoạt động của cục nóng.

Đối với hệ thống Multi, bộ điều khiển còn có nhiệm vụ phối hợp hoạt động giữa cục nóng và nhiều dàn lạnh được kết nối.

Van tiết lưu và các bộ phận điều khiển môi chất

Hệ thống Multi sử dụng các bộ phận điều khiển dòng môi chất lạnh để phân phối lượng môi chất phù hợp đến các dàn lạnh đang hoạt động.

Nhờ đó, hệ thống có thể đáp ứng nhu cầu làm lạnh khác nhau tại từng khu vực.

Nguyên lý hoạt động của cục nóng điều hòa Multi

Khi một hoặc nhiều dàn lạnh được bật, hệ thống sẽ nhận tín hiệu về nhu cầu làm lạnh.

Cục nóng sẽ điều chỉnh hoạt động của máy nén và các bộ phận liên quan để cung cấp môi chất lạnh phù hợp đến những dàn lạnh đang hoạt động.

Môi chất lạnh thực hiện chu trình trao đổi nhiệt giữa dàn nóng và dàn lạnh. Tại dàn lạnh, môi chất hấp thụ nhiệt trong phòng. Sau đó môi chất quay trở lại cục nóng để thực hiện quá trình thải nhiệt ra môi trường.

Khi nhu cầu làm lạnh giảm, công suất của hệ thống có thể được điều chỉnh xuống. Với các dòng sử dụng công nghệ biến tần, máy nén có thể thay đổi tốc độ hoạt động thay vì liên tục bật và tắt ở mức công suất cố định.



Mô tả ảnh: Sơ đồ nguyên lý cục nóng điều hòa Multi, thể hiện máy nén, dàn trao đổi nhiệt, quạt dàn nóng và các đường ống môi chất kết nối đến nhiều dàn lạnh trong các phòng.

Cục nóng Multi có thể kết nối bao nhiêu dàn lạnh?

Số lượng dàn lạnh mà một cục nóng máy lạnh Multi có thể kết nối không giống nhau ở tất cả các hệ thống.

Con số cụ thể phụ thuộc vào:

  • Thương hiệu.

  • Model dàn nóng.

  • Công suất dàn nóng.

  • Tổng công suất dàn lạnh.

  • Tỷ lệ kết nối được nhà sản xuất quy định.

  • Chiều dài đường ống.

  • Độ cao chênh lệch giữa dàn nóng và dàn lạnh.

Vì vậy, không nên hiểu rằng mọi cục nóng Multi đều có thể kết nối cùng một số lượng dàn lạnh.

Khi thiết kế hệ thống, cần kiểm tra catalogue và tài liệu kỹ thuật của đúng model để xác định cấu hình được phép.

Ưu điểm của cục nóng điều hòa Multi

Giảm số lượng cục nóng bên ngoài

Đây là lợi ích dễ nhận thấy nhất.

Thay vì mỗi phòng có một cục nóng riêng, nhiều dàn lạnh có thể sử dụng chung một cục nóng Multi.

Đối với căn hộ chung cư, điều này đặc biệt hữu ích khi ban công có diện tích hạn chế.

Tiết kiệm không gian

Một cục nóng thay cho nhiều cục nóng giúp giảm diện tích cần thiết để bố trí thiết bị.

Không gian ban công có thể được sử dụng cho các mục đích khác thay vì phải dành phần lớn diện tích cho hệ thống dàn nóng.

Tăng tính thẩm mỹ

Việc giảm số lượng cục nóng giúp mặt ngoài công trình gọn gàng hơn.

Đây là yếu tố quan trọng đối với những công trình yêu cầu cao về kiến trúc như căn hộ cao cấp, biệt thự và nhà phố.

Có thể điều khiển từng phòng

Cục nóng Multi được thiết kế để phục vụ nhiều dàn lạnh. Người dùng có thể điều khiển từng dàn lạnh theo nhu cầu sử dụng của từng phòng.

Ví dụ, ban ngày chỉ sử dụng phòng khách thì có thể bật dàn lạnh tại phòng khách. Ban đêm có thể chuyển sang sử dụng các dàn lạnh trong phòng ngủ.

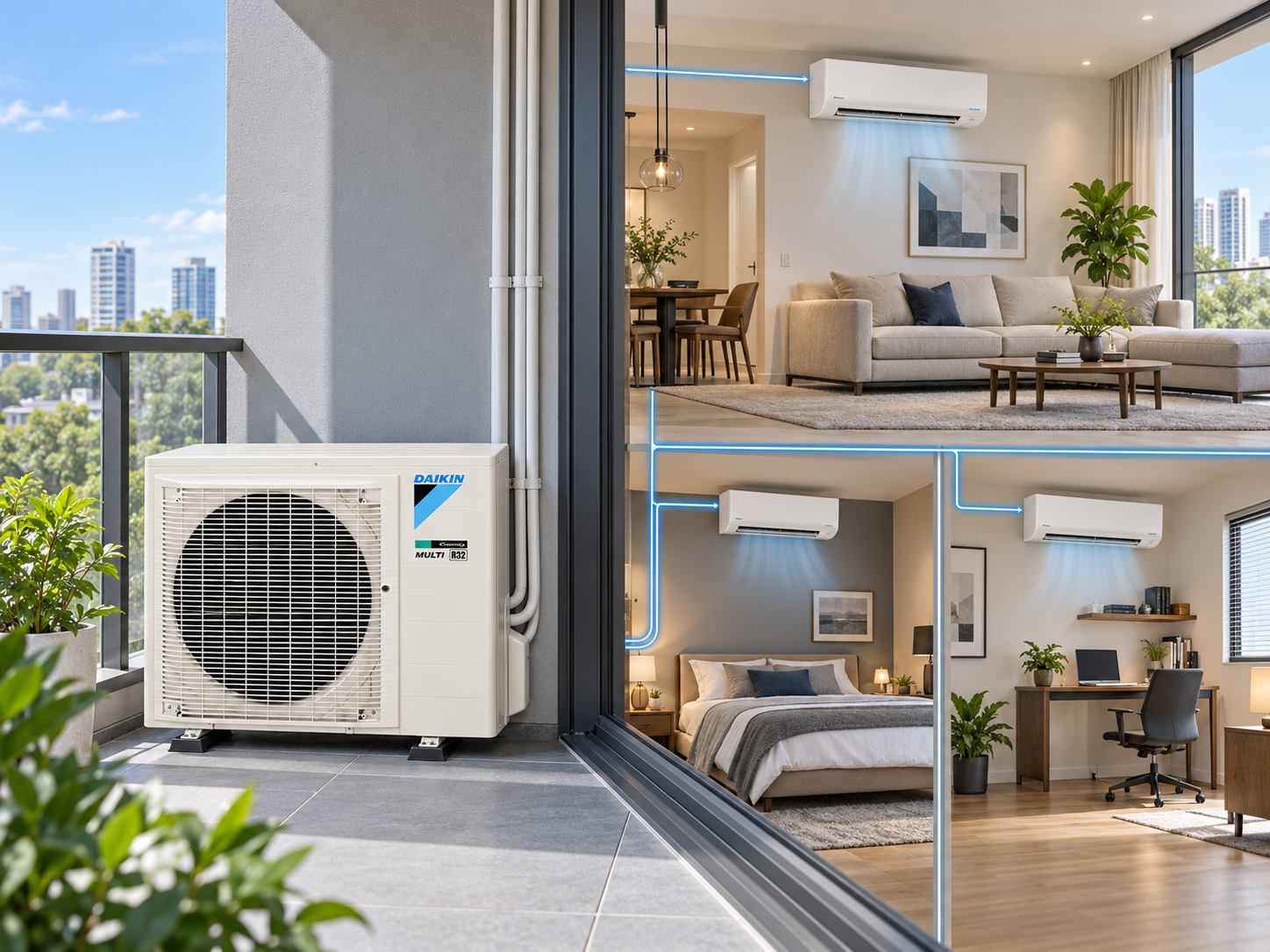

Căn hộ hiện đại chỉ bố trí một cục nóng điều hòa Multi thay vì nhiều cục nóng độc lập. Khu vực xung quanh gọn gàng, sạch sẽ, phù hợp với không gian chung cư cao cấp.

Cục nóng điều hòa Multi nên đặt ở đâu?

Vị trí lắp đặt cục nóng ảnh hưởng trực tiếp đến khả năng giải nhiệt và độ ổn định của hệ thống.

Cục nóng nên được đặt tại vị trí thông thoáng, có khả năng lưu thông không khí tốt và thuận tiện cho việc bảo trì.

Một số vị trí thường được lựa chọn gồm:

  • Ban công.

  • Sân thượng.

  • Khu vực kỹ thuật.

  • Giá đỡ bên ngoài công trình.

  • Khu vực được thiết kế riêng cho hệ thống điều hòa.

Không nên đặt cục nóng tại nơi quá kín hoặc bị che chắn nhiều.

Khoảng cách xung quanh thiết bị cũng cần tuân thủ hướng dẫn kỹ thuật của nhà sản xuất để đảm bảo luồng khí nóng được thoát ra ngoài hiệu quả.

Nếu cục nóng được đặt trong một không gian bí, khí nóng có thể bị quẩn lại, làm ảnh hưởng đến quá trình giải nhiệt.

Cục nóng Multi có gây tiếng ồn không?

Trong quá trình hoạt động, cục nóng điều hòa Multi sẽ phát sinh tiếng ồn từ máy nén và quạt.

Mức độ tiếng ồn phụ thuộc vào model, công suất, tình trạng thiết bị và vị trí lắp đặt.

Để hạn chế tiếng ồn truyền vào không gian sinh hoạt, cần lắp đặt cục nóng trên giá đỡ chắc chắn, sử dụng các giải pháp giảm rung phù hợp và đảm bảo thiết bị được cân bằng.

Nếu cục nóng xuất hiện tiếng rung hoặc tiếng kêu bất thường, cần kiểm tra quạt, chân đế, vỏ máy và các bộ phận liên quan.

Lưu ý khi lắp đặt cục nóng điều hòa Multi

Việc lắp đặt cục nóng máy lạnh Multi cần được thực hiện theo đúng yêu cầu kỹ thuật của từng model.

Tính toán vị trí đặt cục nóng

Cần đảm bảo vị trí có đủ không gian để thiết bị hoạt động và kỹ thuật viên có thể tiếp cận khi bảo trì.

Đảm bảo đường ống đúng tiêu chuẩn

Chiều dài đường ống và độ cao chênh lệch phải nằm trong giới hạn cho phép.

Đường ống quá dài hoặc bố trí không đúng kỹ thuật có thể ảnh hưởng đến hiệu suất vận hành.

Đảm bảo nguồn điện phù hợp

Nguồn điện cấp cho cục nóng phải đáp ứng đúng yêu cầu của thiết bị. Hệ thống điện cũng cần có thiết bị bảo vệ phù hợp.

Hút chân không trước khi vận hành

Sau khi hoàn thành đường ống, hệ thống cần được kiểm tra độ kín và hút chân không theo quy trình kỹ thuật trước khi đưa vào vận hành.

Đảm bảo thoát nước và chống rung

Tùy cấu tạo và vị trí lắp đặt, cần có giải pháp phù hợp để tránh nước hoặc rung động ảnh hưởng đến công trình.

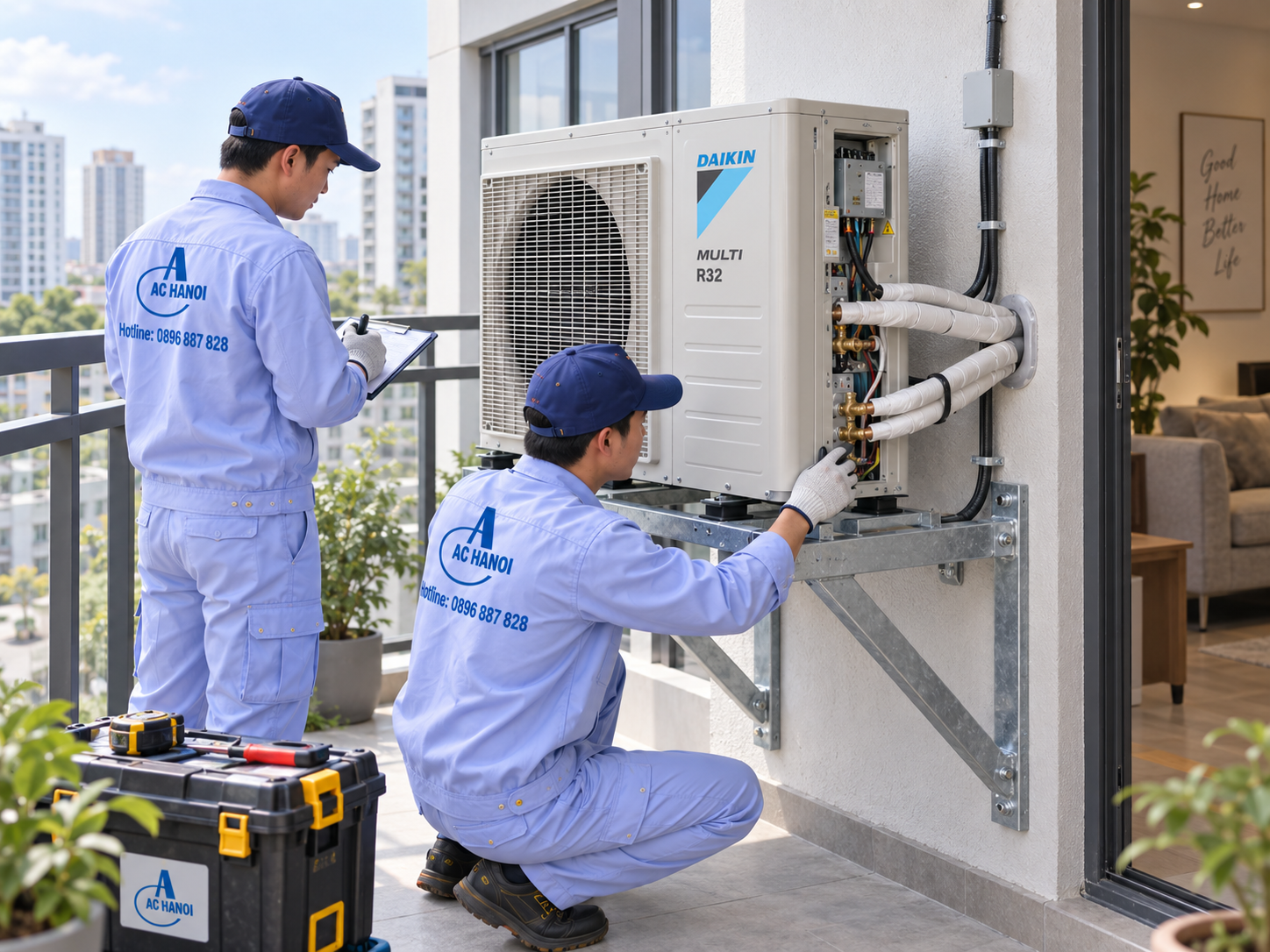

Kỹ thuật viên đang lắp đặt cục nóng điều hòa Multi trên giá đỡ chắc chắn tại ban công, kiểm tra đường ống đồng, dây điện và khoảng cách thông gió xung quanh thiết bị.

Bảo dưỡng cục nóng điều hòa Multi

Cục nóng được đặt ngoài trời nên thường xuyên tiếp xúc với bụi bẩn, nắng nóng và các tác động từ môi trường.

Sau thời gian dài sử dụng, bụi có thể bám trên dàn trao đổi nhiệt và làm giảm khả năng giải nhiệt.

Khi bảo dưỡng, kỹ thuật viên có thể kiểm tra:

  • Dàn trao đổi nhiệt.

  • Quạt dàn nóng.

  • Máy nén.

  • Bo mạch.

  • Dây điện.

  • Các mối nối.

  • Đường ống môi chất.

  • Tình trạng rung và tiếng ồn.

  • Các thông số vận hành.

Việc vệ sinh và kiểm tra định kỳ giúp phát hiện sớm những vấn đề bất thường và duy trì hiệu quả hoạt động của hệ thống.

Cục nóng Multi bị yếu lạnh do đâu?

Nếu các dàn lạnh trong hệ thống Multi đồng loạt làm lạnh kém, cần kiểm tra nhiều yếu tố thay vì chỉ tập trung vào dàn lạnh.

Một số nguyên nhân có thể liên quan đến:

  • Dàn nóng bị bẩn.

  • Dàn trao đổi nhiệt bị hạn chế khả năng giải nhiệt.

  • Quạt dàn nóng hoạt động không bình thường.

  • Thiếu môi chất lạnh hoặc rò rỉ môi chất.

  • Hệ thống đường ống có vấn đề.

  • Máy nén hoặc linh kiện điều khiển gặp sự cố.

  • Công suất hệ thống không phù hợp với tải thực tế.

Nếu chỉ một dàn lạnh gặp vấn đề trong khi những dàn lạnh khác vẫn hoạt động bình thường, nguyên nhân có thể nằm ở chính dàn lạnh hoặc nhánh đường ống tương ứng.

Do đó, việc kiểm tra cần dựa trên tình trạng thực tế của toàn bộ hệ thống.

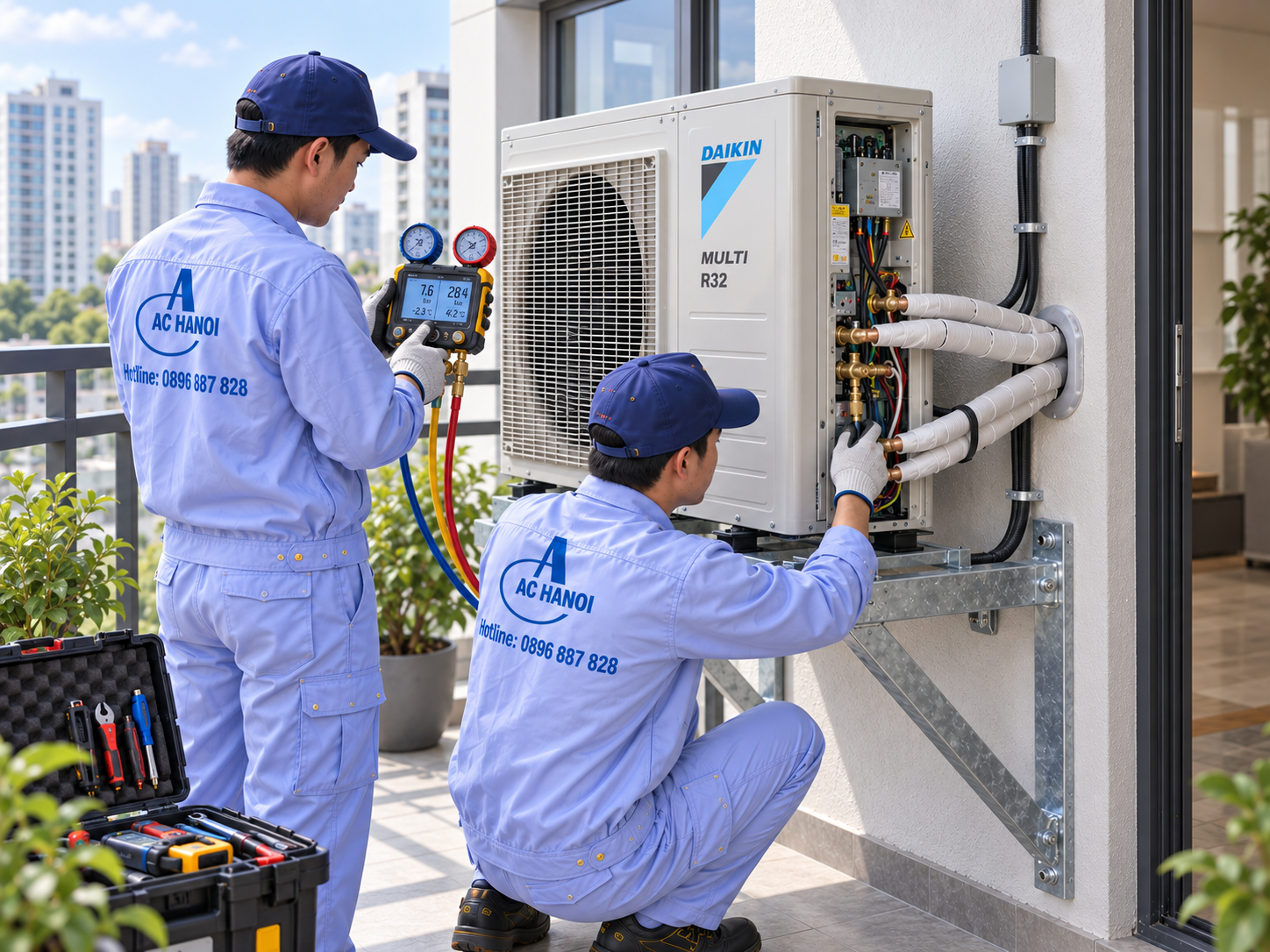

Kỹ thuật viên HVAC kiểm tra cục nóng điều hòa Multi bằng thiết bị chuyên dụng, kiểm tra thông số vận hành và đường ống môi chất lạnh. Hình ảnh thực tế, chuyên nghiệp, phù hợp bài viết dịch vụ kỹ thuật.

Giá cục nóng điều hòa Multi bao nhiêu?

Giá cục nóng điều hòa Multi phụ thuộc vào thương hiệu, công suất, model và số lượng dàn lạnh mà hệ thống có thể kết nối.

Ngoài giá thiết bị, tổng chi phí còn có thể bao gồm:

  • Dàn lạnh.

  • Đường ống đồng.

  • Dây điện.

  • Bộ chia hoặc phụ kiện kết nối.

  • Giá đỡ cục nóng.

  • Nhân công lắp đặt.

  • Vật tư phụ.

  • Chi phí vận chuyển.

  • Chi phí bảo trì, bảo dưỡng.

Vì vậy, thay vì chỉ hỏi giá riêng cục nóng, nên tính toán tổng thể cấu hình hệ thống để có dự toán chính xác hơn.

Kết luận

Cục nóng điều hòa Multi là bộ phận trung tâm của hệ thống Multi, có nhiệm vụ phối hợp với nhiều dàn lạnh để cung cấp khả năng làm lạnh cho các khu vực khác nhau.

Ưu điểm nổi bật của giải pháp này là giảm số lượng cục nóng, tiết kiệm không gian lắp đặt và giúp công trình có thiết kế bên ngoài gọn gàng hơn.

Tuy nhiên, hiệu quả hoạt động của hệ thống phụ thuộc rất nhiều vào việc lựa chọn đúng công suất, thiết kế đường ống, vị trí đặt cục nóng và chất lượng thi công.

Khi lắp đặt cục nóng máy lạnh Multi, nên khảo sát thực tế công trình và lựa chọn cấu hình phù hợp với số lượng phòng, diện tích sử dụng và nhu cầu làm lạnh. Đồng thời, bảo dưỡng định kỳ cũng là yếu tố cần thiết để duy trì hiệu suất và độ ổn định của hệ thống trong quá trình sử dụng.
